ViewSonic 22 PJ513D/PJ513DB
Оптимизация изображения
Выбор предустановленного режима
Проектор имеет несколько стандартных
режимов отображения. Выберите нужный
режим, подходящий для источника
видеосигнала и условий проецирования.
Для выбора оптимального режима работы
выполните следующие действия.

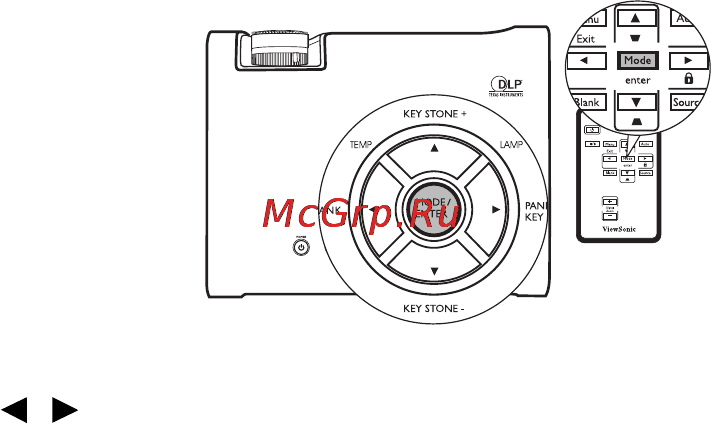

• На проекторе или на пульте ДУ повторно
нажимайте РЕЖИМ/ВВОД, пока не
выберите нужный режим.
• Перейдите в меню ИЗОБРАЖЕНИЕ >
Стандартный режим и нажмите /
для выбора нужного режима.
Ниже перечислены предустановленные режимы для различных типов видеосигналов.
Входной сигнал от ПК
1. Макс. яркость режим (по умолчанию): максимально высокая яркость
проецируемого изображения. Режим удобен, когда требуется очень яркое
изображение, например в хорошо освещенных помещениях.
2. Презентация режим: предназначен для презентаций. В этом режиме яркость
повышается для передачи цветов изображения с ПК и ноутбука.
3. Фото режим: максимально чистые цвета RGB для получения реалистичных
изображений независимо от настройки яркости. Режим удобен для просмотра
фотографий, полученных с помощью хорошо откалиброванной фотокамеры в
стандарте sRGB, а также для просмотра документов, созданных с помощью
графических и чертежных компьютерных приложений (например AutoCAD).
4. Кино режим: удобен в темных помещениях для просмотра цветных фильмов и
видеозаписей с цифровых камер и цифровых видеоустройств
, когда в качестве
источника видеосигнала выбран ПК.
5. Пользовательский 1/Пользовательский 2 режим: активируются пользовательские
настройки в зависимости от текущих доступных предустановленных режимов.
Подробности см. в разделе "Настройка режима Пользовательский 1/
Пользовательский 2" на стр. 25.
YPbPr/S-Video/входной видеосигнал
1. Макс. яркость режим: подходит для использования с игровыми видеоприставками
при нормальном освещении.
2. Стандартный режим (по умолчанию): удобен для просмотра цветных фильмов и
видеозаписей с цифровых камер и цифровых видеоустройств.
3. Кино режим: подходит для просмотра кино и DVD-фильмов с преобладанием
темных тонов в темных помещениях (домашний кинотеатр или комната
отдыха).
4. Пользовательский 1/Пользовательский 2 режим: активируются пользовательские
настройки в зависимости от текущих доступных предустановленных режимов.
Подробности см. в разделе "Настройка режима Пользовательский 1/
Пользовательский 2" на стр. 25.
