Расчет размера проецируемого изображения
Размер проецируемого изображения рассчитывается на основе расстояния от
объектива проектора до экрана, настроек масштабирования и видеоформата.
Для этого проектора стандартным вариантом соотношения сторон является 4:3. При
проецировании широкоэкранного изображения с соотношением сторон 16:9 проектор
изменяет размер широкоэкранного изображения и масштабирует его по ширине
стандартного формата кадра проектора. При этом высота кадра пропорционально
уменьшается
до 75% от высоты стандартного формата кадра проектора.
Таким образом, при проецировании изображения формата 16:9 останется
незадействованной 25% от высоты формата 4:3. При проецировании изображения
формата 16:9 на незадействованной части экрана формата 4:3 сверху и снизу будут
отображаться темные горизонтальные полосы высотой по 12,5%.
При определении места установки проектора нужно учитывать соотношение сторон
входных видеосигналов и цели
использования проектора. Все входные видеосигналы
(кроме композитного видеосигнала формата 16:9) будут отображаться с
соотношением сторон 4:3 (для чего потребуется на 33% больше высоты области
проецирования, чем для отображения масштабированного видеосигнала формата
16:9).
ВАЖНО: если вы планируете проецировать изображения от разных источников (помимо
композитного сигнала с соотношением сторон 16:9), то при установке проектора в
стационарное положение не стоит ориентироваться на проецирование с соотношением сторон
16:9.
Проектор нужно установить на горизонтальную поверхность (например, на стол)
строго перпендикулярно к центру экрана (под углом 90° к центральной
горизонтальной линии экрана). Это позволит устранить перекос изображения,
появляющийся при проецирования не под прямым углом.
Современные цифровые проекторы позволяют проецировать изображение не под
прямым углом к экрану (в отличие от старых катушечных кинопроекторов
).
Проекционный луч цифрового проектора обычно направлен немного вверх
относительно горизонтальной плоскости самого проектора. Это сделано для удобства
установки проектора на столе для проецирования на экран, расположенный выше
плоскости стола (чтобы изображение могли видеть все находящиеся в помещении
зрители).
При монтаже проектора на потолке его устанавливают вверх дном так, чтобы луч
проектора был направлен вниз под небольшим углом.
На рисунке на стр. 11 показано, что при таком способе проецирования нижняя
граница изображения смещена по вертикали относительно плоскости проектора. При
потолочном монтаже это относится к верхней кромке проецируемого изображения.
Чем дальше от экрана установлен проектор, тем больше размер и вертикальное
смещение проецируемого изображения
.
При определении места установки экрана и проектора нужно учитывать
вертикальное смещение и размер проецируемого изображения, которые прямо
пропорциональны проекционному расстоянию.
Для определения оптимального места установки проектора пользуйтесь приведенной
далее таблицей, в которой показаны размеры изображения с соотношением сторон
4:3. Нужно учитывать две величины: проекционное расстояние до центра экрана (под
прямым углом
по горизонтали), и высоту вертикального смещения проектора
относительно горизонтальной кромки экрана (смещение).

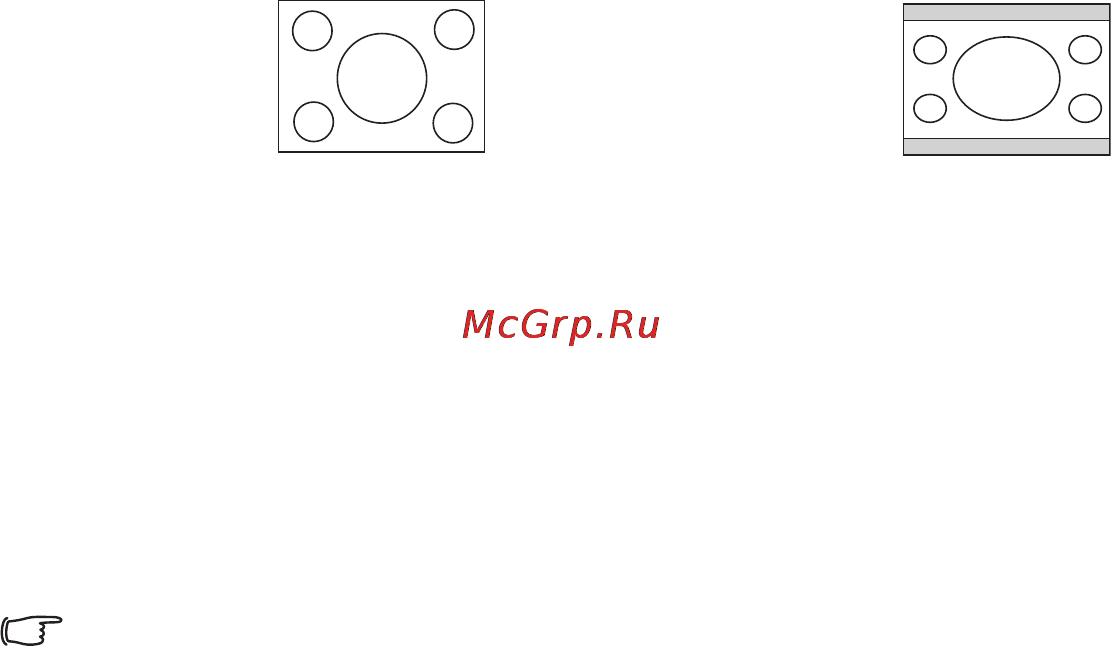

Изображение формата 4:3 проецируется в
формате 4:3
Изображение формата 16:9 масштабируется
и проецируется по ширине формата 4:3
