ViewSonic 20 PJ513D/PJ513DB
Коррекция трапецеидальных искажений
Трапецеидальным искажением называется ситуация, когда проецируемое
изображение заметно шире в верхней или нижней части. Это происходит, когда
проектор установлен не под прямым углом к экрану.
Для устранения этой ситуации, помимо регулировки высоты проектора, нужно также
вручную скорректировать искажение ОДНИМ из следующих способов.

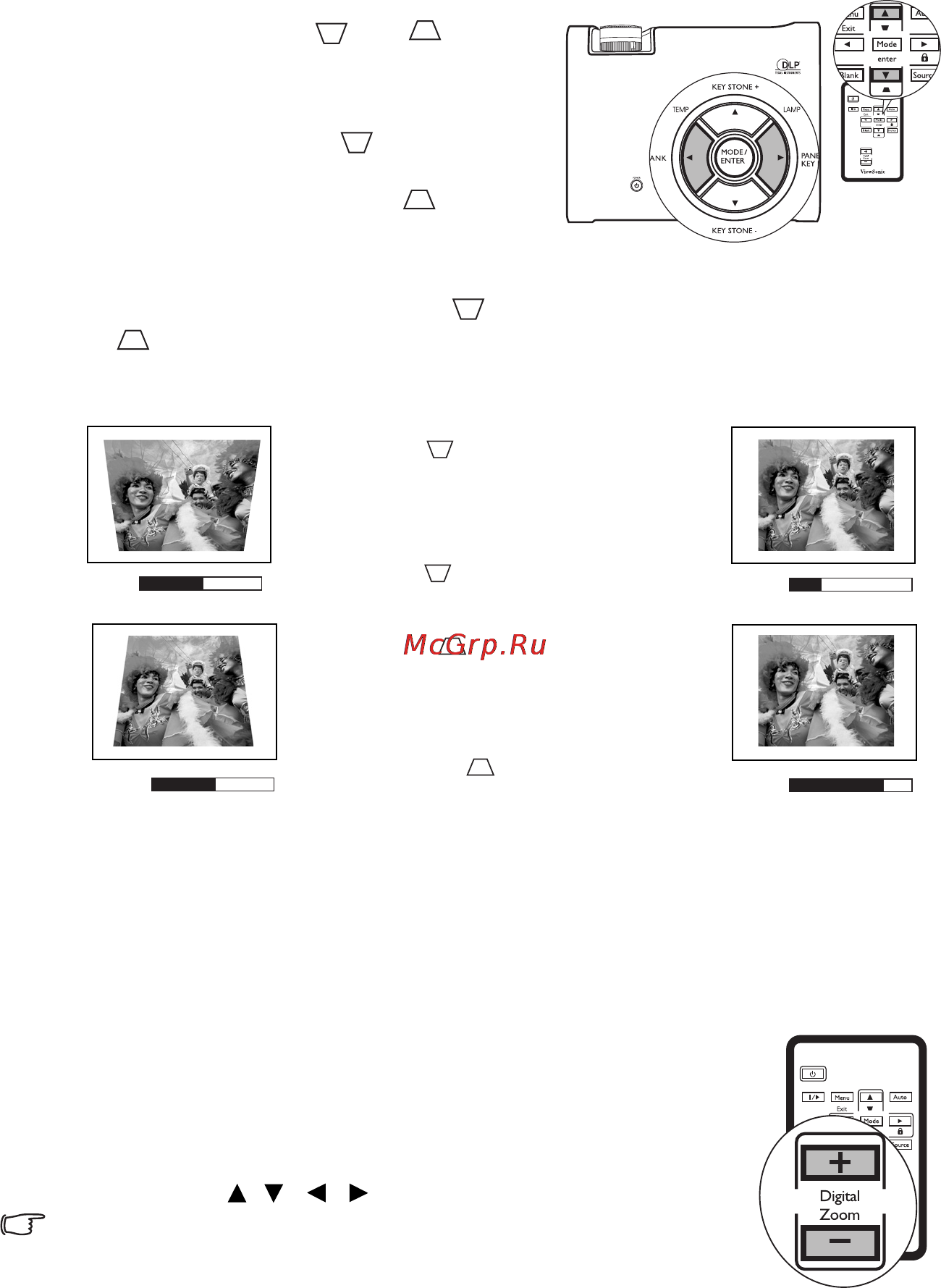

1. На панели управления проектора или на
пульте ДУ нажмите или , чтобы
показать окно состояния
Трапецеидальность. Для корректировки
трапецеидальности верхней части
изображения нажмите . Для
корректировки трапецеидальности нижней
части изображения нажмите .
2. На проекторе или на пульте ДУ нажмите
МЕНЮ/ВЫХОД. Выберите пункт
ДИСПЛЕЙ > Трапецеидальность
отрегулируйте значения, нажимая или
на панели управления
проектора или
на пульте ДУ.
Например:
Увеличение и поиск деталей на проецируемом
изображении
Увеличивайте проецируемое изображение, если хотите на нем получше рассмотреть
детали. Для перемещения по изображению нажимайте кнопки со стрелками.
• При помощи пульта ДУ
1. Нажмите ЦИФРОВОЕ УВЕЛИЧЕНИЕ +/-, чтобы открыть
окно Масштаб. Нажмите ЦИФРОВОЕ УВЕЛИЧЕНИЕ +,
чтобы увеличить центр изображения. Повторно нажимайте
эту кнопку, пока не увеличите изображение до нужного
размера.
2. Для перемещения по изображению нажимайте кнопки со
стрелками ( , , , ) на проекторе или на пульте ДУ.
Перемещение возможно только по увеличенному изображению. Для
просмотра мелких деталей изображение можно еще больше
увеличить.
0
-6
0
+6
• Нажмите на проекторе или на
пульте ДУ.
• Откройте меню Изображение >
Трапецеидальность и на панели
управления проектора или на пульте ДУ
нажмите .
• Нажмите на проекторе или на
пульте ДУ.
• Откройте меню Изображение >
Трапецеидальность и на панели
управления проектора или на пульте
ДУ нажмите .
Трапецеидальность
Трапецеидальность
Трапецеидальность
Трапецеидальность
