ViewSonic 2 PJ513D/PJ513DB

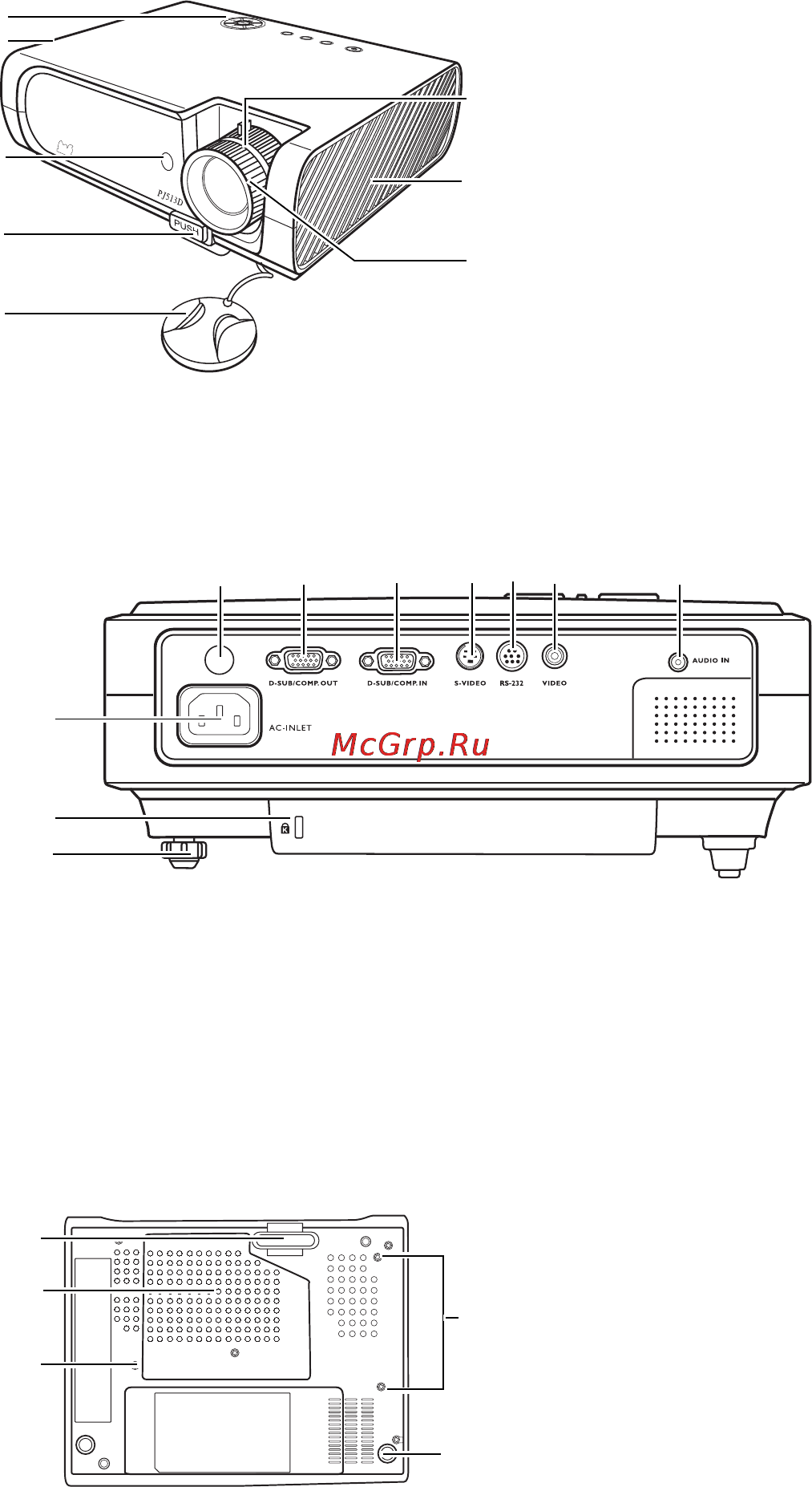

Внешний вид проектора
Вид спереди/сверху
Вид сзади
Подробности см. в разделе "Подключение" на стр. 12.
Вид снизу
1. Внешняя панель управления
(Подробности см. в разделе
"Проектор" на стр. 4.)
2. Вентиляционное отверстие
(выпуск горячего воздуха)
3. Передний приемник ИК-сигнала от
пульта ДУ
4. Кнопка фиксатора
5. Крышка объектива
6. Кольцо фокусировки и кольцо
масштабирования
7. Вентиляционное отверстие (впуск
холодного воздуха)
8. Проекционный объектив
1
2
3
4
5
6
7
8
9. Задняя ножка регулировки
10. Гнездо замка Kensington для
предотвращения кражи
11. Разъем шнура питания перем. тока
12. Задний приемник ИК-сигнала от
пульта ДУ
13. Разъем выходного сигнала RGB
14. Разъем входного сигнала RGB (от ПК)/
компонентного видеосигнала (YPbPr/
YCbCr)
15. Разъем входного видеосигнала S-Video
16. Порт управления RS232
17. Разъем входного видеосигнала
18. Разъем аудиосигнала
9
10
11
12
13
14
15
16
17
18
19. Ножка с фиксатором
20. Крышка отсека лампы
21. Отверстия под винты для
потолочного крепления
20
19
21
21
9
