ViewSonic 31 PJ513D/PJ513DB
Работа с меню
В проекторе есть система экранных меню, позволяющих регулировать режимы
работы и изменять настройки проектора.
Экранные меню могут отображаться на 17 языках. Подробности см. в разделе
"НАСТРОЙКИ СИСТЕМЫ: Основные меню" на стр. 37.
Ниже приводится краткое описание экранных меню.
На следующем примере показана корректировка трапецеидальных искажений.

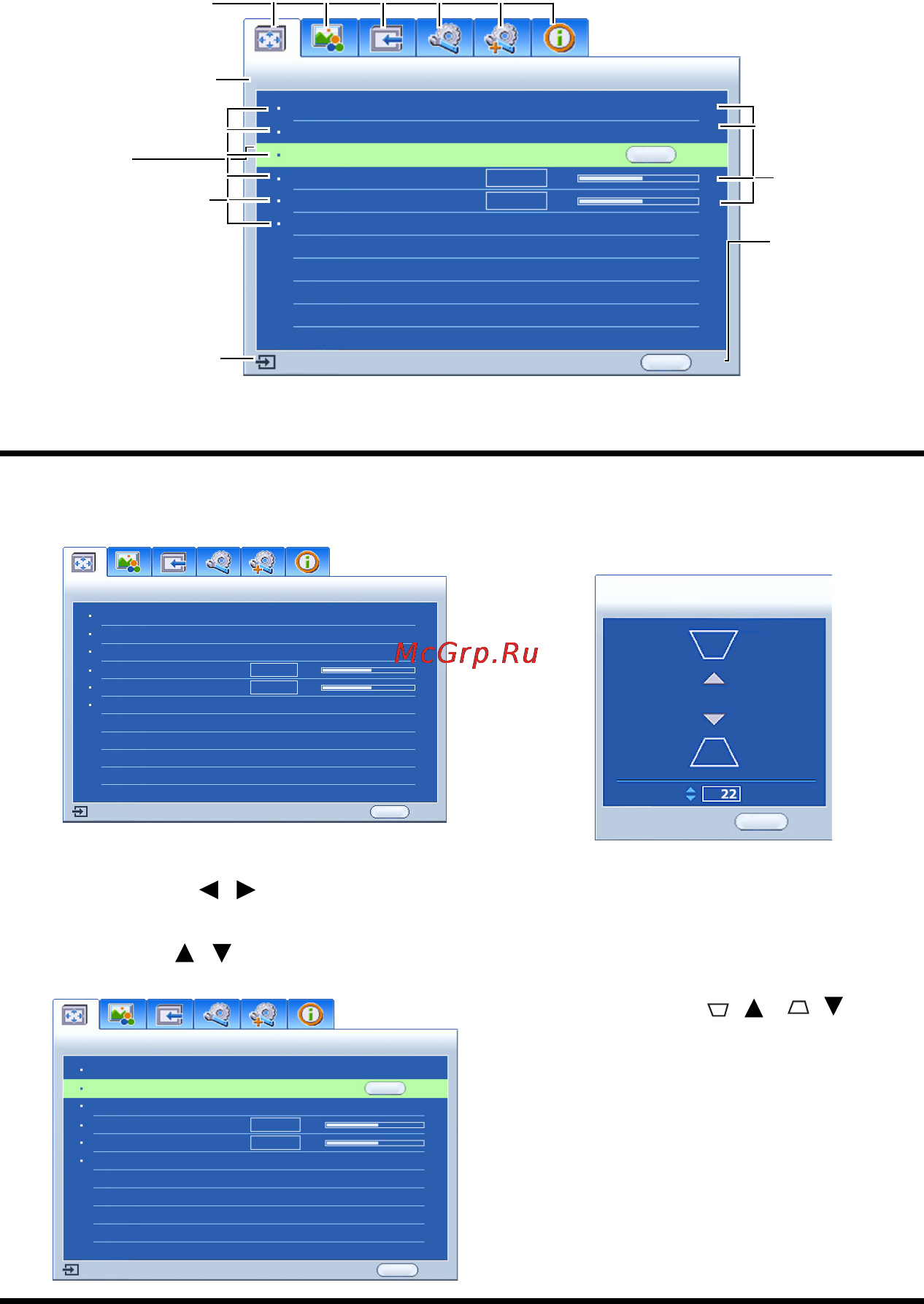

1. Нажмите МЕНЮ/ВЫХОД на проекторе
или на пульте ДУ, чтобы включить
экранное меню.
4. Нажмите РЕЖИМ/ВВОД,
чтобы открыть страницу
коррекции трапецеидальных
искажений.
2. Нажимайте /, чтобы выбрать меню
ДИСПЛЕЙ.
3. Нажмите / , чтобы выбрать
Трапецеидальность.
5. В зависимости от характера
отображаемого на экране
изображения нажимайте кнопки
коррекции трапецеидальных
искажений (/, / ),
чтобы восстановить
прямоугольную или квадратную
форму.
6. Нажмите МЕНЮ/ВЫХОД на
проекторе или на пульте ДУ,
чтобы выйти с сохранением
настроек.
Текущий входной
сигнал
Значок главного
меню
Главное
меню
Подменю
Выделить
Для
возврата к
предыдущей
странице
или выхода
нажмите
МЕНЮ/
ВЫХОД.
Состояние
ДИСПЛЕЙ
Формат
Трапецеидальность
Положение
Фаза
Размер по
Цифровое увеличение
Авто
50
50
ВВОД
МЕНЮ
Выход
Аналоговый RGB
ДИСПЛЕЙ
Формат
Положение
Фаза
Размер по горизонт.
Цифровое увеличение
Авто
МЕНЮ
Выход
Трапецеидальность
50
50
Аналоговый RGB
ТРАПЕЦЕИДАЛЬНОСТЬ
Назад
МЕНЮ
ДИСПЛЕЙ
Формат
Трапецеидальность
Положение
Фаза
Размер по горизонт.
Цифровое увеличение
Авто
ВВОД
МЕНЮ
Выход
Аналоговый RGB
50
50
