ViewSonic 16 PJ513D/PJ513DB
Подключение источника композитного
видеосигнала
Проверьте, есть ли в вашем видеоустройстве незадействованные выходные разъемы
композитного видеосигнала:
• Если есть, то перейдите к следующему шагу процедуры.
• Если нет, то для подключения к проектору придется использовать другой способ.
Порядок подключения проектора к источнику композитного
видеосигнала:
1. Один конец видеокабеля подключите к выходному разъему композитного
видеосигнала видеоустройства.
2. Другой конец VGA-кабеля подключите к выходному разъему VIDEO OUT проектора.

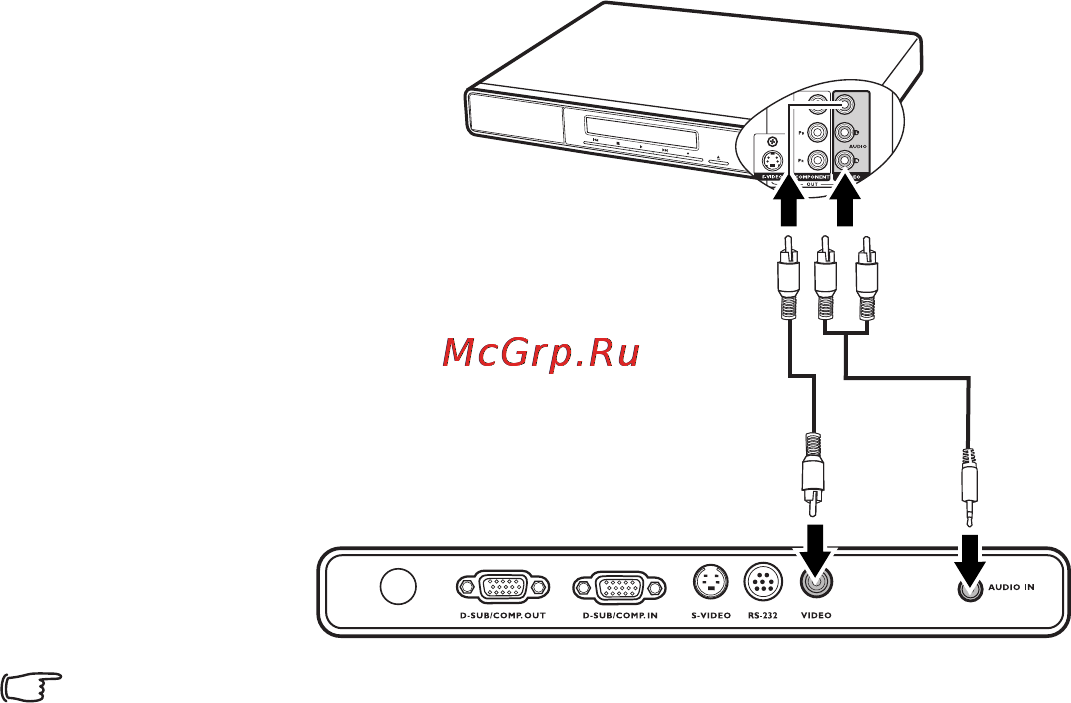

При подключениях руководствуйтесь следующим рисунком:
• Этот проектор способен воспроизводить только микшированный монозвук, даже если к
нему подключен стереофонический звуковой сигнал.
• Если после включения проектора и правильного выбора источника видеосигнала
изображение отсутствует, то убедитесь, что видеоустройство включено и нормально
работает. Также проверьте правильность подключения сигнальных кабелей.
• При невозможности использования входов компонентного видеосигнала и S-Video
подключайте проектор
к видеоустройству только через разъем композитного
видеосигнала.
Аудио/видеоустройство
Аудиокабель
Видеокабель
