ViewSonic 6 PJ513D/PJ513DB

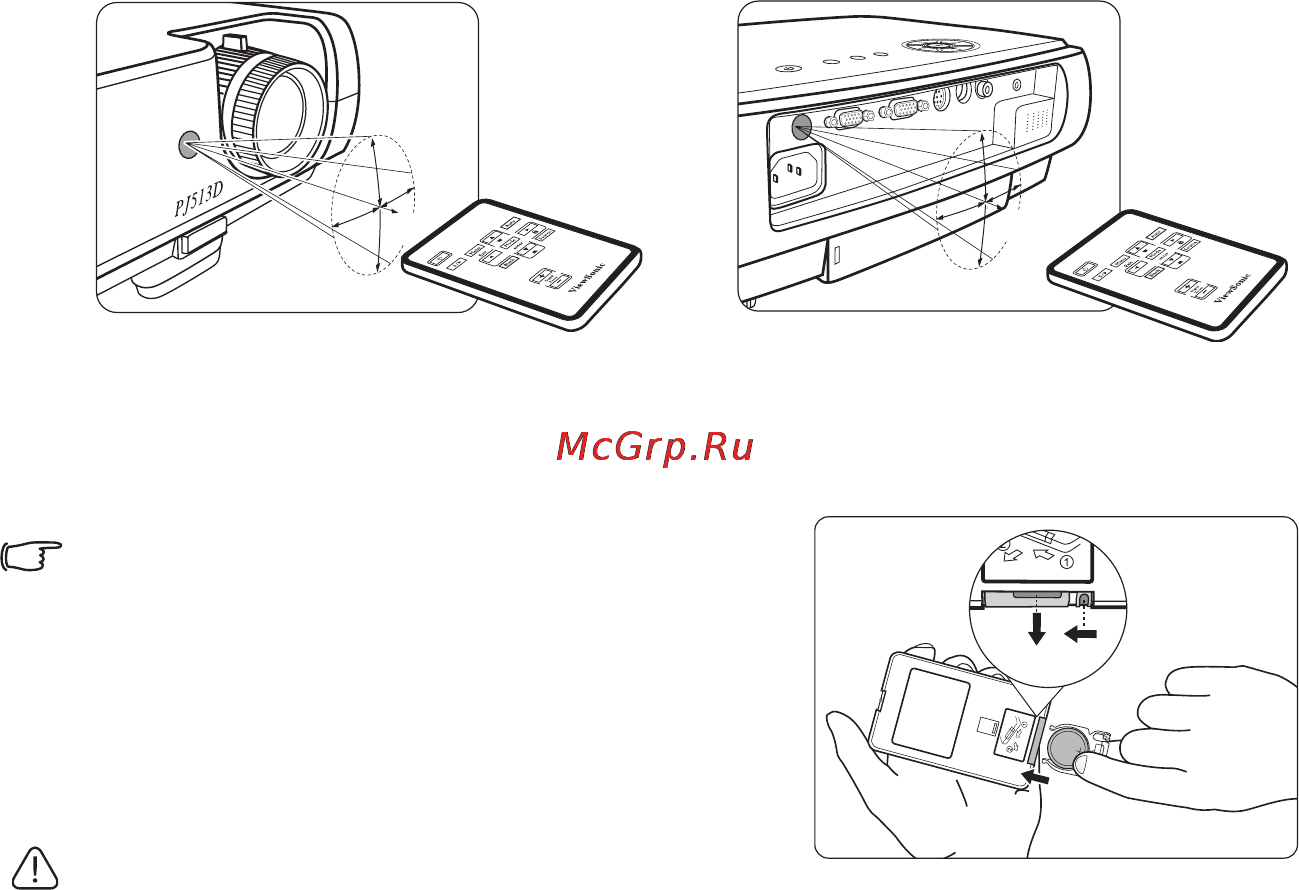

Зона действия пульта ДУ
Датчики ИК-сигнала от пульта ДУ расположены спереди и сзади проектора. Для
правильной работы пульт ДУ нужно направлять на датчики ИК-сигнала под углом не
более 30 градусов. Расстояние между датчиками и пультом ДУ не должно превышать
8 метров.
На пути прохождения инфракрасного луча от пульта ДУ к датчикам ИК-сигнала
проектора
не должно быть препятствий.
Замена батарейки в пульте ДУ
1. Выньте держатель батарейки.
Выполните показанные на рисунке указания. Для
извлечения держателя батарейки прижмите и
удерживайте фиксатор.
2. Вставьте в держатель новую батарейку.
Сторона батарейки с маркировкой
положительного полюса должна быть
обращена наружу.
3. Вставьте держатель в пульт ДУ.
• Избегайте мест с повышенной температурой и
влажностью.
• Неправильная установка батарейки может привести к повреждению устройства.
• Для замены следует использовать только такую же или аналогичную батарейку,
рекомендованную ее изготовителем.
• Выбрасывайте использованную батарейку согласно указаниям ее изготовителя.
• Никогда не бросайте батарейки в огонь. Это может привести к взрыву.
• Если емкость
батарейки исчерпана или если вы не собираетесь пользоваться пультом ДУ
долгое время, то выньте батарейку во избежание повреждения пульта из-за утечки
электролита.
PUSH
• Управление проектором спереди
П
р
и
б
л
.
1
5
°
П
р
и
б
л
.
1
5
°
• Управление проектором сзади
