Viewsonic PJ513D [9/57] Органы управления и их назначение
![Viewsonic PJ513D [9/57] Органы управления и их назначение](/views2/1086653/page9/bg9.png)
ViewSonic 3 PJ513D/PJ513DB

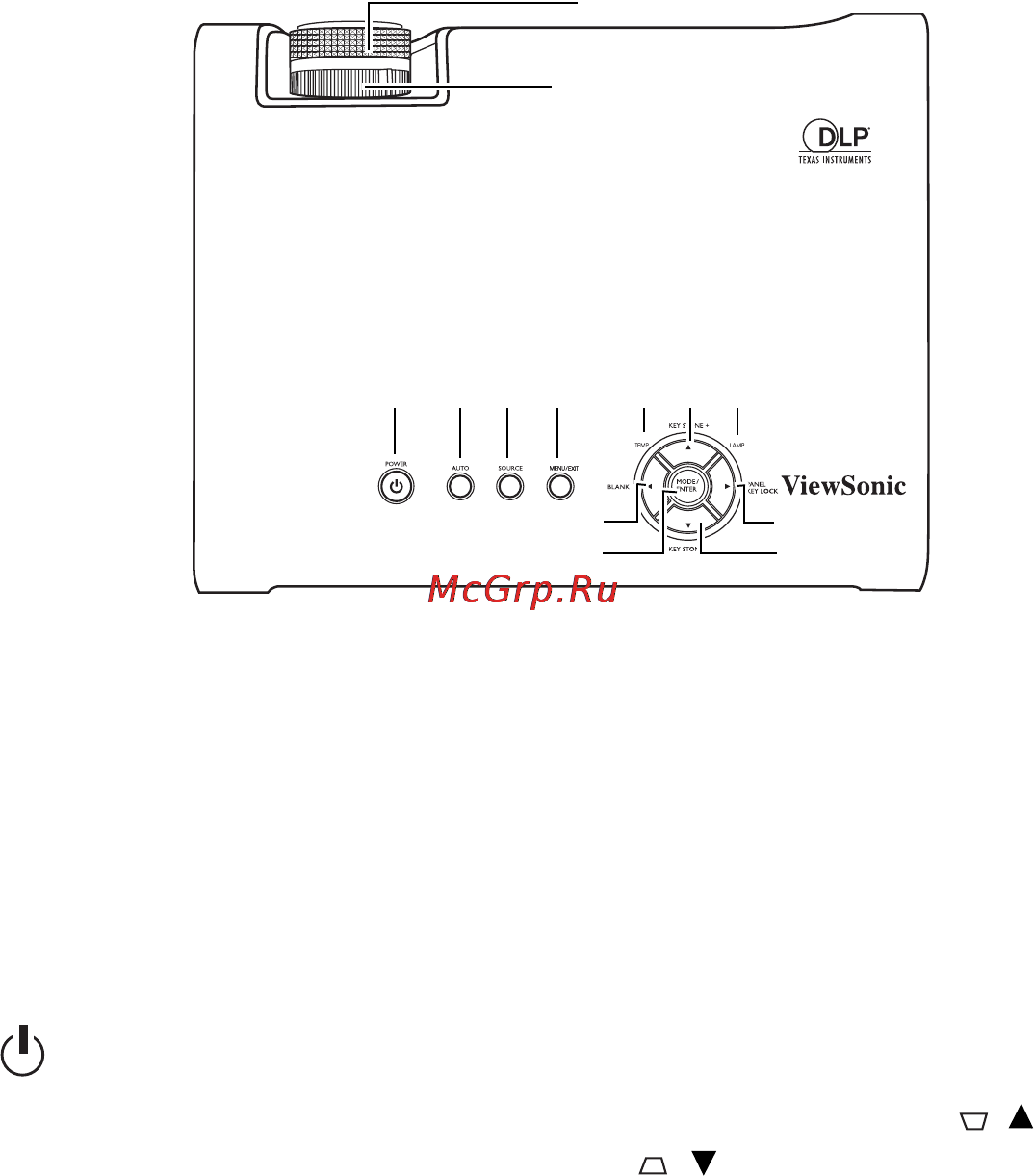

Органы управления и их назначение
Проектор
1. Кольцо фокусировки
Регулировка резкости проецируемого
изображения Подробности см. в разделе
"Настройка размера и четкости
изображения" на стр. 20.
2. Кольцо масштабирования
Регулировка размера изображения
Подробности см. в разделе "Настройка
размера и четкости изображения" на стр.
20.
3. Питание/СД-индикатор питания
Включение и выключение питания
проектора.
Подробности см. в разделах "Включение"
на
стр. 18 и "Выключение проектора" на
стр. 31.
4. АВТО
Автоматическое определение
оптимальных частот синхронизации
проецируемого изображения.
Подробности см. в разделе
"Автоматическая регулировка
изображения" на стр. 20.
5. ИСТОЧНИК
Отображение окна выбора источника
входного сигнала. Подробности см. в
разделе "Переключение источников
входного сигнала" на стр. 19.
6. МЕНЮ/ВЫХОД
Включение экранного меню.
Возврат к
предыдущему меню, выход и
сохранение настроек меню.
Подробности см. в разделе "Работа с
меню" на стр. 34.
7. Предупреждающий СД-индикатор
температуры
Загорается красным, если температура
проектора становится выше допустимой.
Подробности см. в разделе "Индикаторы"
на стр. 45.
8. Кнопки со стрелками (/Вверх,
/ Вниз) для коррекции
трапецеидальных искажений
Ручная коррекция трапецеидальных
искажений, возникающих
при
проецировании под углом к экрану.
Подробности см. в разделе "Коррекция
трапецеидальных искажений" на стр. 21.
9. СД-индикатор лампы
Показывает состояние лампы. Загорается
или мигает в случае неполадок с лампой.
Подробности см. в разделе "Индикаторы"
на стр. 45.
1
6
3
2
57
4
8
9
10
11
8
12
