ViewSonic 15 PJ513D/PJ513DB
Подключение источника видеосигнала S-Video
Проверьте, есть ли в вашем видеоустройстве незадействованный выходной разъем
S-Video:
• Если есть, то перейдите к следующему шагу процедуры.
• Если нет, то для подключения к проектору придется использовать другой способ.
Порядок подключения проектора к источнику видеосигнала
S-Video:
1. Подключите один конец прилагаемого кабеля S-Video к выходному разъему S-Video
компьютера.
2. Другой конец VGA-кабеля подключите к выходному разъему S-VIDEO OUT
проектора.

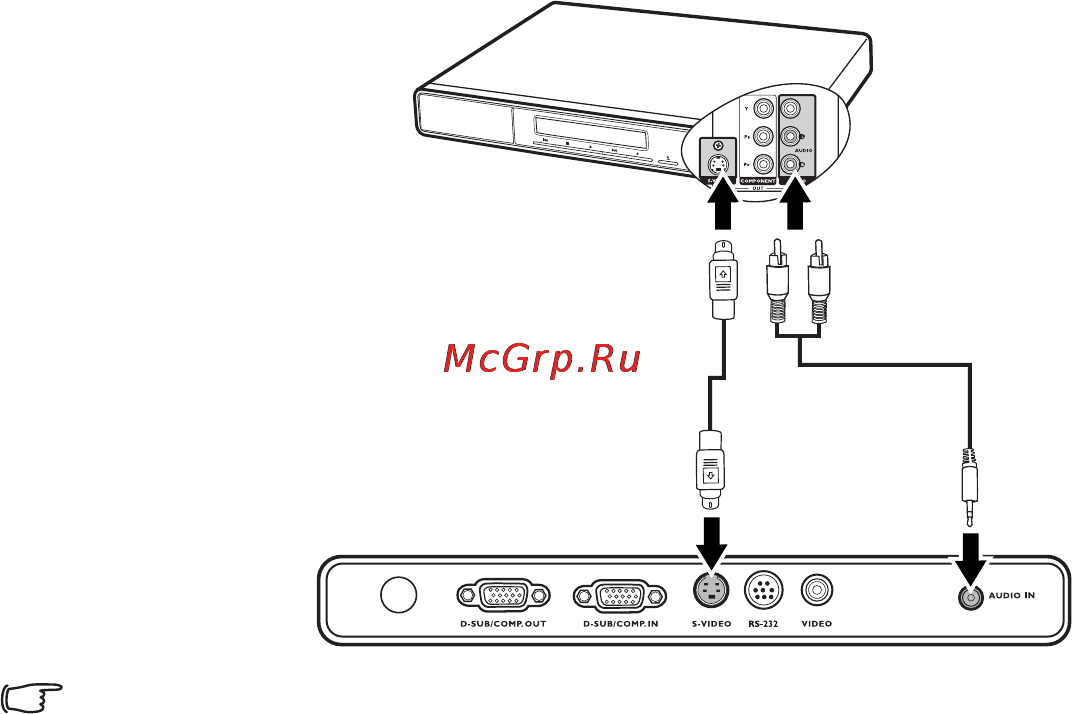

При подключениях руководствуйтесь следующим рисунком:
• Этот проектор способен воспроизводить только микшированный монозвук, даже если к
нему подключен стереофонический звуковой сигнал.
• Если после включения проектора и правильного выбора источника видеосигнала
изображение отсутствует, то убедитесь, что видеоустройство включено и нормально
работает. Также проверьте правильность подключения сигнальных кабелей.
• Если вы уже подключили к проектору компонентный видеосигнал от
этого устройства,
имеющего выход S-Video, то подключать его выход S-Video к проектору не нужно, так как
качество изображения в этом случае ухудшится.
Аудио/видеоустройство
Аудиокабель
Кабель S-Video
