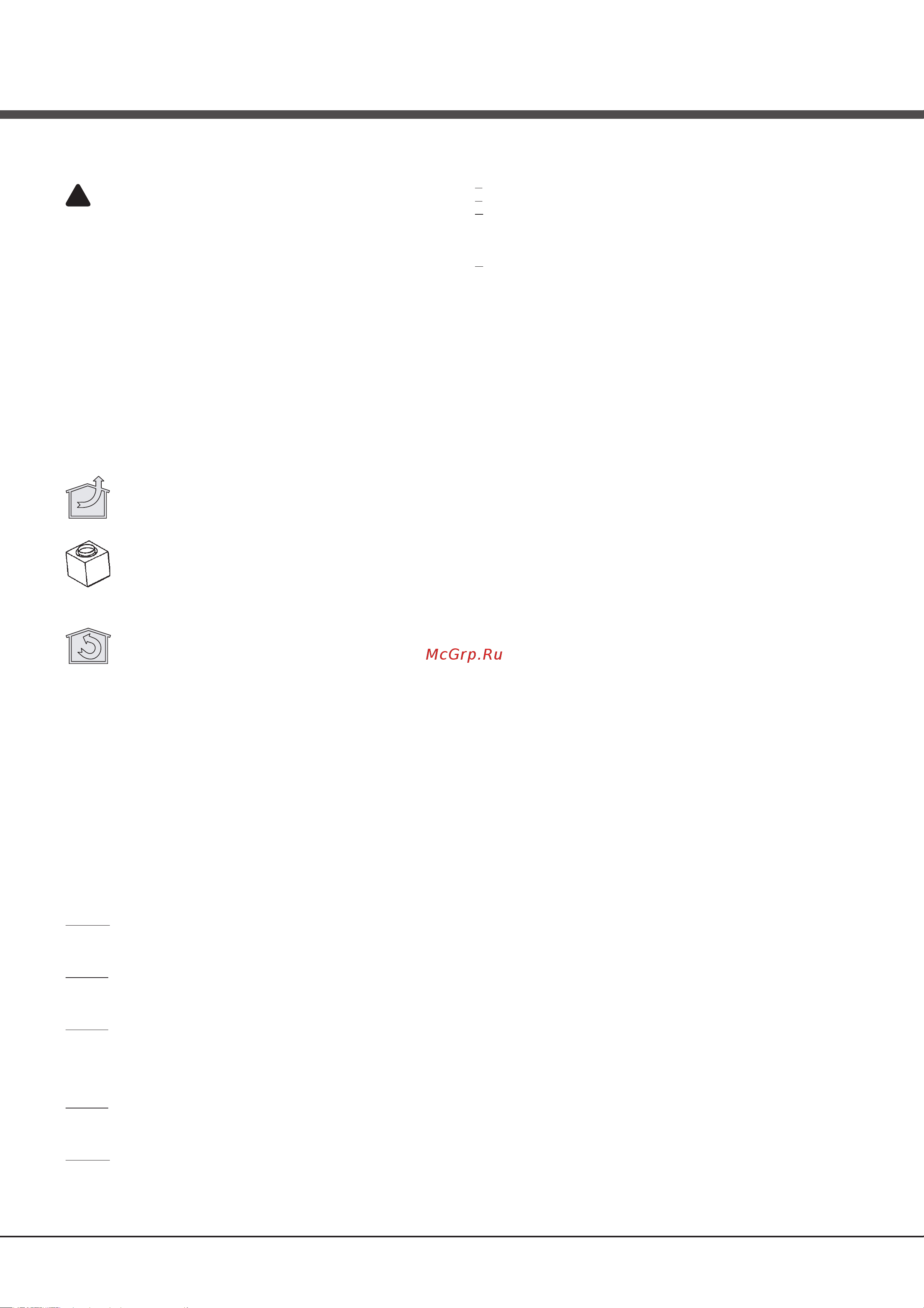

! Asennus tulee suorittaa näiden ohjeiden mukaisesti pätevän
henkilöstön avulla.
!
Käytä suojakäsineitä asennus- ja huoltotöiden aikana.
Jos virtajohto on vaurioitunut, täytyy se vaihtaa uuten. Jotta kaikilta
riskeiltä vältytään, vaihtotyön saa tehdä vain valmistaja tai tämän tekninen
tuki tai joku samanlaisen pätevyyden omaava henkilö.
Varoitus: Jos asennat ruuveja tai kiinnikkeitä näiden ohjeiden vastaisesti,
voi toimenpide aiheuttaa sähköiskun vaaran.
VAROITUS: Vältä vaurioittamasta tuotetta asennuksen aikana. Käytä
vain laitteen mukana toimitettuja tai ohjeen mukaisia ruuveja.
Suorita sähköliitäntä noudattaen sähköliitäntää varten ohjeessa
“Varoituksia” olevia ohjeita.
SUODATIN- VAI IMUVERSIO?
Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä
ostovaiheessa oikea malli.
Tehon maksimoimiseksi suosittelemme asentamaan imuversion tai ulkoista
puhallinmoottoria (huippuimuri) ohjaavan mallin.
Imuversio
Liesituuletin puhdistaa ilman ja ohjaa sen poistohormin kautta ulos.
Versio ulkoisten ohjausyksikkö
Liesikupu kerää puhdistettavan ilman, joka ohjataan ulkoisella
puhallinmoottorilla (huippuimuri ja tanavapuhallin) ulos huonetilasta.
Suodatinversio
Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huonetilaan.
HALLINTALAITTEET
Koskee ainoastaan liesituulettimia, jotka on varustettu sähköisellä
hallintajärjestelmällä:
Energiankulutuksen optimoimiseksi, 5 käyttöminuutin kuluttua, 4^ nopeus
(korkea) vähentyy automaattisesti 3^ nopeudeksi.
- Mikäli liesituuletin on jätetty päälle (valaistus ja/tai moottori), 10 tunnin
kuluessa, jonka aikana mitään komentoa ei oltu valittu, liesituuletin siirtyy
automaattisesti OFF-tilaan, jonka seurauksena kaikki toiminnot sammuvat.
- Jokaista näppäimistöllä tai kaukosäätimellä (lisävaruste) annettua komentoa
seuraa summerin tuottama äänimerkki.
- Jos liesituulettimen käytön aikana syntyy sähkökatkos, sähkövirran
palauttamisen jälkeen liesituuletin jää OFF-tilaan ja laite joudutaan
käynnistämään manuaalisesti.
Hallintalaitteet, Kuva 13:
C-kytkin: A-asennossa (automaattinen tila), moottorin ja valaistuksen
käynnistämistä säädetään automaattisesti vetämällä/työntämällä liikkuvaa
paneelia. M-asennossa (manuaalinen tila), valaistus on päällä. 0-asennossa
valaistus on pois päältä.
B-kytkin: moottorin työtehon valinta.
Riippumatta tilanteesta, paneelin vetäminen aiheuttaa moottorin
automaattisen käynnistämisen viimeksi asetetulla nopeudella.
Hallintalaitteet, Kuva 14:
C-kytkin: M-asennossa (moottori), paneelin vetäminen/työntäminen aiheuttaa
moottorin käynnistämisen/sammuttamisen. Valaistus pysyy sammuneena.
T-asennossa (täydessä), paneelin vetäminen/työntäminen aiheuttaa
valaistuksen ja moottorin käynnistämisen/sammuttamisen. L-asennossa,
valaistus jää koko ajaksi päälle ja moottori pois päältä (riippumatta siitä, onko
paneeli vedetty ulos tai työnnetty sisään). Moottori pysyy sammuneena.
B-kytkin: moottorin työtehon valinta. Sen jälkeen kun kytkin on asetettu M-
tai T-asentoon, paneelin vetäminen aiheuttaa moottorin käynnistämisen
valitulla nopeudella.
Hallintalaitteet, Kuva 15:
D-kytkin: A-asennossa (automaattinen tila), moottorin ja valaistuksen
käynnistämistä säädetään automaattisesti vetämällä/työntämällä liikkuvaa
paneelia. M-asennossa (manuaalinen tila), valaistus on päällä. 0-asennossa
valaistus on pois päältä. Osittainen paneelin vetäminen pitää moottorin
Suomi
työtehon I nopeudella, sen vetäminen keskiasentoon lisää moottorin
nopeutta tasolle II, ja vetämällä sitä ääriasentoon, tasolle III.
Hallintalaitteet, Kuva 16:
A = Moottorin ON/OFF-kytkin nopeudella I.
B = II-nopeuden kytkin.
C = III-nopeuden kytkin. Moottorin käynnistämistä säädetään automaattisesti
vetämällä/työntämällä liikkuvaa paneelia (lukuun ottamatta tilannetta, jossa
A-kytkin on asetettu 0-asentoon). Paneelin vetäminen aiheuttaa moottorin
automaattisen käynnistämisen viimeksi asetetulla nopeudella.
D: Valaistuskytkin: A-asennossa (automaattinen tila), valaistuksen
käynnistämistä säädetään automaattisesti vetämällä/työntämällä liikkuvaa
paneelia. M-asennossa (manuaalinen tila), valaistus on päällä. 0-asennossa
valaistus on pois päältä.
Hallintalaitteet, Kuva 17:
MOOTTORI – A-kytkin
“1” -asento mahdollistaa automaattisen moottorin työn säätämisen vetämällä/
työntämällä liikkuvaa paneelia. “1” -asennossa moottori on koko ajan pois
päältä.
NOPEUS – B-kytkin
Mahdollistaa moottorin työnopeuden asettamisen käyttämällä sähkön
siirtoverkkoa.
VALAISTUS – C-kytkin
Kytkimen ollessa “AUT”-asennossa, valaistusta säädetään automaattisesti
vetämällä/työntämällä liikkuvaa paneelia.
“0”-asennossa valaistus on pois päältä riippumatta paneelin asennosta.
“MAN”-asento mahdollistaa valaistuksen laittamisen päälle riippumatta
paneelin asetuksista.
Hallintalaitteet, Kuva 18:
A) VALAISTUKSEN sammuttaminen.
B) VALAISTUKSEN laittaminen päälle.
C) Moottorin työnopeuden vähentäminen sen vähimmäistasolle. Sammuta
moottori pitämällä painiketta pohjassa 2 s ajan.
D) Moottorin käynnistys (viimeksi valitulla nopeudella) ja nopeuden lisäys
sen enimmäistasolle.
E) SUODATINHÄLYTYKSEN/TUNTILASKURIN (TIMER) NOLLAUS:
tuntilaskuri voidaan nollata painamalla painiketta, suodatinhälytyksen
ilmestyessä (moottorin ollessa pois päältä). Painikkeen painaminen moottorin
ollessa päällä aiheuttaa AJASTIMEN käynnistämisen ja liesituulettimen
sammuttamisen automaattisesti 5 minuutin kuluessa.
L1) 4 VIHREÄÄ LED-diodia ilmoittaa senhetkisen nopeustason.
L2) Palava punainen LED-diodi (moottorin ollessa pois päältä) ilmoittaa
SUODATINHÄLYTYKSESTÄ. Palava vihreä LED-diodi (välkkyvä) ilmoittaa
siitä, että AJASTIN on kytketty päälle E-painikkeella.
SUODATINHÄLYTYS:
30 työtunnin kuluttua, LED L2-diodi palaa punaisena, merkiksi
rasvasuodattimien puhdistuksen tarpeesta.
120 työtunnin kuluttua, LED L2-diodi välkkyy punaisena, merkiksi
rasvasuodattimien puhdistuksen sekä hiilisuodattimien vaihtamisen tarpeesta.
Rasvasuodattimien puhdistuksen (ja/tai hiilisuodattimien vaihtamisen) jälkeen,
tuntilaskuri voidaan nollata painamalla E-painiketta suodatinhälytyksen
palamisen aikana.
Hallintalaitteet, Kuva 19:
A-painike: valaistuksen laittaminen päälle/pois päältä. Joka 30 työtunnin
kuluttua merkkivalo (S) syttyy palamaan, merkiksi rasvasuodattimien
puhdistuksen tarpeesta. Joka 120 työtunnin kuluttua merkkivalo (S) alkaa
välkkymään, merkiksi rasvasuodattimien puhdistuksen sekä hiilisuodattimien
vaihtamisen tarpeesta. Tuntilaskuri voidaan nollata pitämällä A-painiketta
pohjassa noin 1 s ajan (S-merkkivalon palaessa).
B-painike: käynnistää moottorin 1° nopeudella (sitä vastaava merkkivalo
syttyy); moottori voidaan sammuttaa pitämällä painiketta pohjassa noin 1
s ajan.
C-painike: käynnistää moottorin 2° nopeudella (sitä vastaava merkkivalo
syttyy).
D-painike: käynnistää moottorin 3° nopeudella (sitä vastaava merkkivalo
syttyy).
E-painike: käynnistää moottorin 4° nopeudella (sitä vastaava merkkivalo
syttyy).
Liesituuletin on varustettu viivästyvän sammuttamisen toiminnolla, joka
mahdollistaa ympäröivän ilman puhdistamisen saattamisen loppuun. 2°
nopeudesta alkaen, laitteen sammuttamista voidaan viivyttää 5 minuuttia
painamalla senhetkisen työnopeuden painiketta (merkkipalo palaa). Tämän
aikana merkkivalo välkkyy.
SUODATINHÄLYTYS:
30 työtunnin kuluttua, valaistuksen merkkivalo (S) syttyy palamaan,
merkiksi rasvasuodattimien puhdistuksen tarpeesta.
Rasvasuodattimien puhdistuksen jälkeen, tuntilaskuri voidaan nollata
suodatinhälytyksen palamisen aikana pitämällä valaistuspainiketta (A)
pohjassa noin 1 s ajan.
Hallintalaitteet, Kuva 20:
P1) OFF/- Valaistus: Valon voimakkuuden vähentäminen sen
vähimmäistasolle. Valaistus voidaan sammuttaa pitämällä painiketta pohjassa
2 s ajan.
