11
Запрещается поддерживать или направлять
заготовку руками. Всегда используйте
параллельный упор для позиционирования и
направления обрабатываемого материала.
Фугование и строгание по направлению роста
волокон безопаснее для оператора и при этом
получается более ровная поверхность. Не
строгайте против роста волокон. Строгание
против роста волокон может привести к
обратной отдаче и вытиранию заготовки.
Строгание по росту волокон — это подача
заготовки на строгальный вал так, чтобы
волокна смотрели вниз и назад, если смотреть

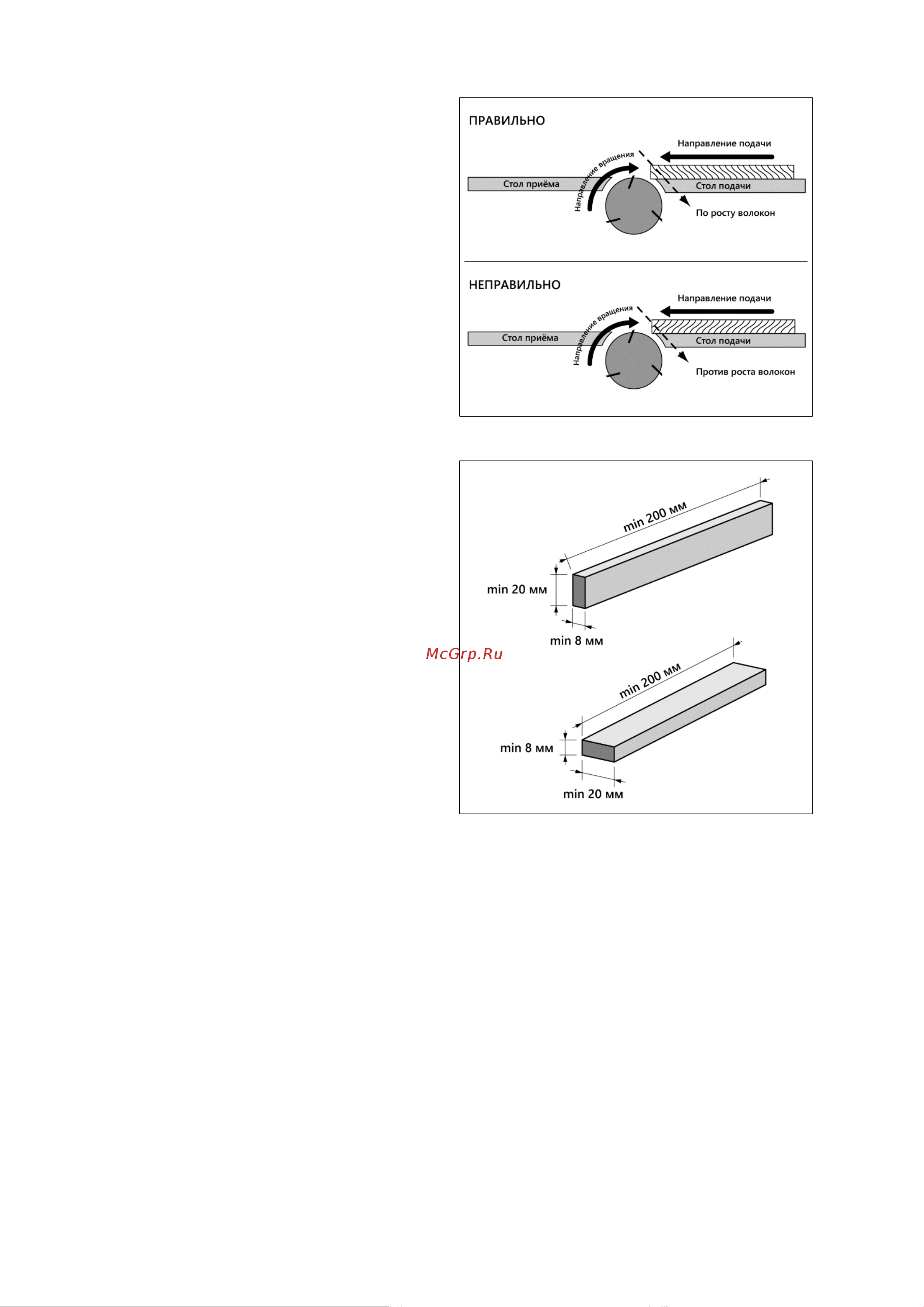

с переднего края заготовки (рис. 4).
Замечание: если волокна меняют свое направ-
ление вдоль края заготовки, уменьшите
глубину реза и сделайте дополнительные
проходы.
Станок предназначен только для обработки
натуральной древесины. Данное
оборудование не предназначено для
обработки металла, стекла, камня, кафеля,
деталей со свинцовой окраской или
содержащих асбест — обработка таких
материалов может привести к травме
оператора и поломке станка.
Уберите весь клей с заготовки перед
фугованием. Остатки клея на заготовке,
твердые или мягкие, будут загрязнять вал и
снизят качество обработки. Уберите
посторонние детали с заготовки. Заготовку
необходимо проверять на наличие
металлических или минеральных включений
(гвоздей, скоб, осколков, камней и т.п.). Они
могут повредить ножевой вал, и также могут
спровоцировать искру при ударе о строгальный вал и создать опасность пожара. Не следует
обрабатывать материалы, имеющие трещины, несросшиеся сучки, гниль, или другие пороки
древесины.
Убедитесь, что заготовка сухая. Древесина с содержанием влаги более 20% будет создавать
повышенный износ ножей и давать плохие результаты обработки. Повышенная влажность может
также приводить к коррозии.
Проверьте перед началом работы, что размер вашей заготовки превышает минимальные
требования (рис. 5). Иначе заготовка может сломаться или произойти обратная отдача.
Рисунок 4.
Рисунок 5.
