Белмаш J155/1170AH [27/39] Установка ограничителей параллельного упора

 Отрегулируйте стол подачи так, чтобы он

был на одном уровне со столом приема

(рис. 62).

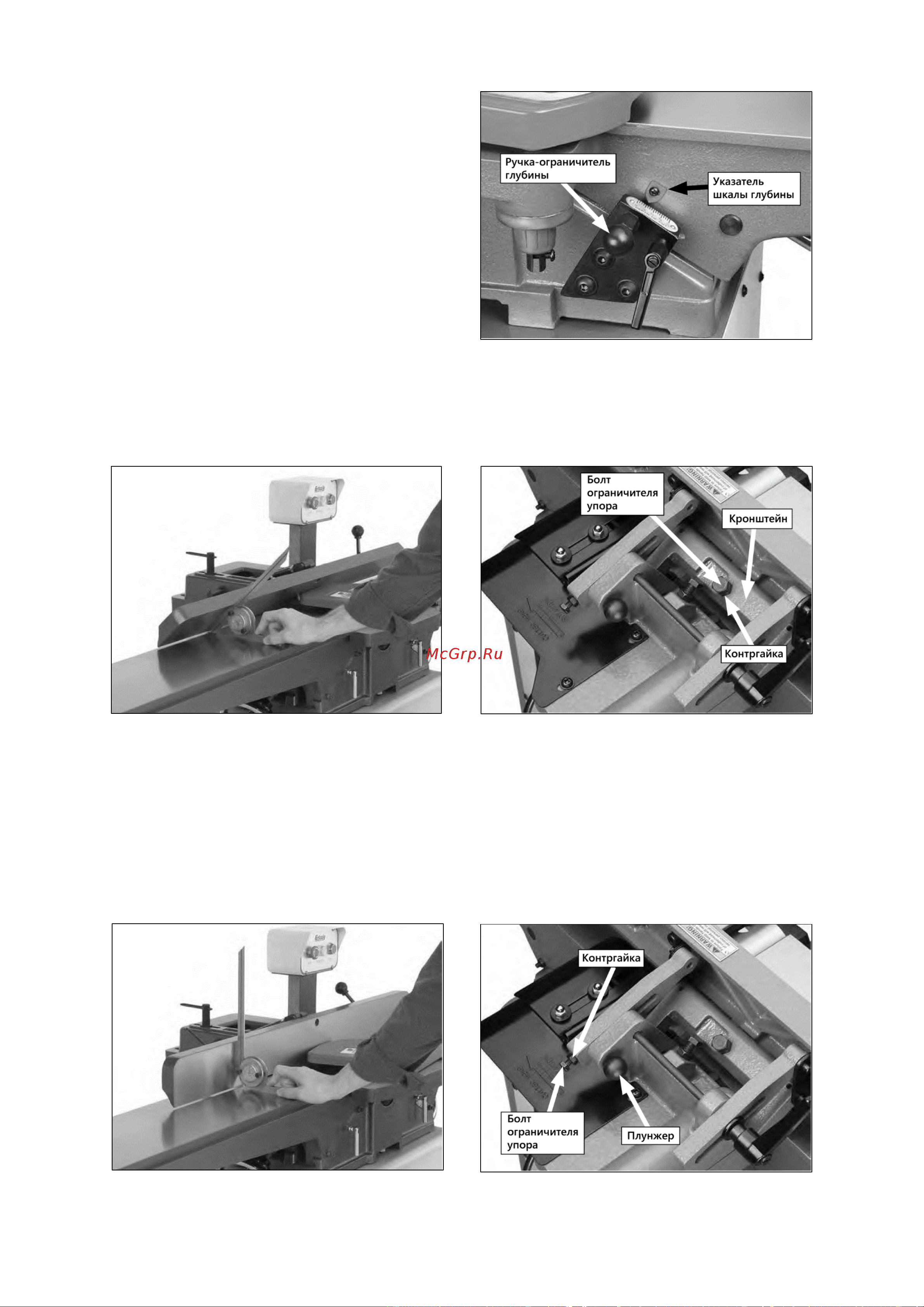

 При помощи шуруповерта, отрегулируйте

указатель шкалы точно на «0» (рис. 63).

Ручка-ограничитель глубины на шкале позволяет

оператору установить максимальную глубину

реза до 3 мм. В случае отбора четверти потяните

ручку-ограничитель на себя и опустите стол ниже

отметки 3 мм.

6.9 Установка ограничителей

параллельного упора

Ограничители упрощают работу по регулировке наклона параллельного упора под 45, 90, 135

градусов.

Необходимые инструменты: уголок 45°, уголок 90°, малка, рожковые ключи 10 и 14 мм.

Чтобы установить параллельный упор под 45 градусов:

 При помощи малки установите параллельный упор под углом 45 градусов (рис. 64).

 Открутите контргайку (рис. 65).

 Регулируйте болт ограничителя под 45 градусов до тех пор, пока он не коснется задней части

кронштейна параллельного упора.

 Затяните контргайку.

Чтобы установить параллельный упор под 90 градусов:

Рисунок 63.

Рисунок 66.

Рисунок 67.

Рисунок 64.

Рисунок 65.
