3.2.5 Установка выключателя

Установите выключатель в сборе на переднюю панель с помощью фланцевых винтов (рис. 19).

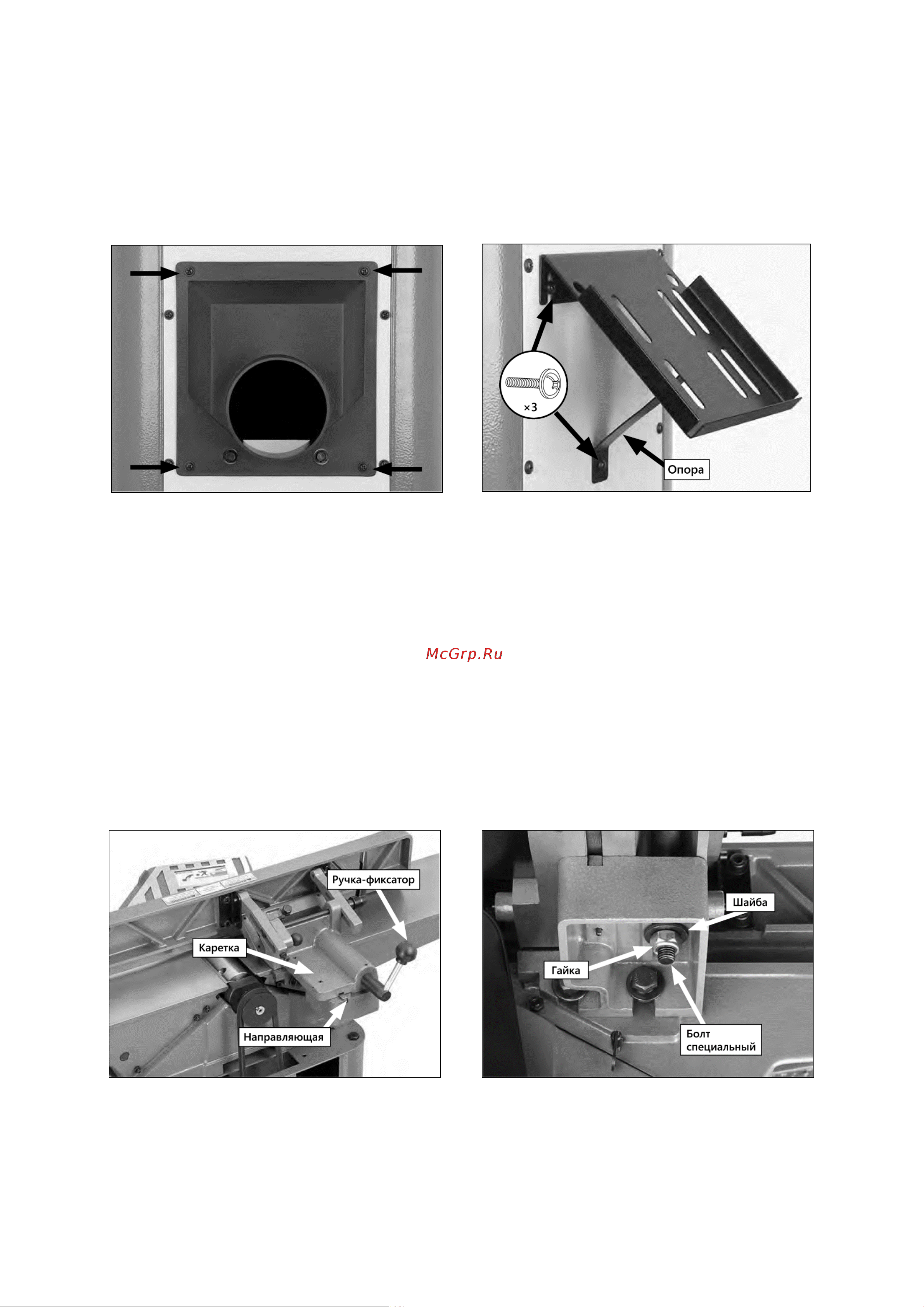

3.2.6 Установка патрубка для отведения стружки

Прикрепите патрубок для отвода стружки и желоб для отходов на левую панель корпуса при

помощи фланцевых винтов (рис. 20).

3.2.7 Установка полки для толкателей

Вкрутите два фланцевых винта на половину в правую панель корпуса. Наденьте полку на винты.

Закрепите опору при помощи третьего винта, затем затяните весь крепеж полки (рис. 21).

3.2.8 Установка параллельного упора

Открутите гайку и плоскую шайбу (рис. 23) с болта фиксирующей ручки параллельного упора.

Расположите параллельный упор на станке и вставьте болт через отверстие в каретке, убедившись,

что каретка встала на направляющую. (рис. 22)

Придвиньте болт фиксатора параллельного упора как можно ближе к станку (рис. 23).

Зафиксируйте болт фиксирующей ручки параллельного упора при помощи гайки и плоской

шайбы.

Рисунок 21.

Рисунок 20.

Рисунок 22.

Рисунок 23.
