Белмаш J155/1170AH [28/39] Регулировка клиньев

 При помощи уголка 90 градусов, установите параллельный упор под углом в 90 градусов

(рис. 66).

 Вставьте плунжер внутрь.

 Ослабьте контргайку болта на ограничителе упора под 90 градусов (рис. 67).

 Поворачивайте болт ограничителя параллельного упора до тех пор, пока он не коснется оси

плунжера.

 Затяните контргайку.

Чтобы установить параллельный упор под углом в 45 градусов во внешнюю сторону (135°):

 Вытащите плунжер (рис. 66).

 При помощи малки установите параллельный упор под углом 135 градусов (рис. 68).

 Ослабьте контргайку болта ограничителя параллельного упора под 135 градусов (рис. 69).

 Крутите болт ограничителя параллельного упора под 135 градусов до тех пор, пока он не

коснется задней части параллельного упора.

 Затяните контргайку.

6.10 Регулировка клиньев

Клинья уменьшают излишний люфт в подвижности столов и контролируют легкость перемещения

столов вверх и вниз. Необходимые инструменты: рожковый ключ 10 мм, шестигранный ключ 3 мм.

Чтобы настроить клинья стола:

 При помощи гаечного ключа 10 мм, ослабьте

три гайки клина стола подачи сзади основания

фуговального станка (рис. 70).

 Смажьте клинья при необходимости.

 При помощи шестигранника 3 мм, слегка

затяните установочные винты, затем проверьте

движение столов вверх и вниз. Отрегулируйте

установочные винты при необходимости до

такой степени, чтобы соблюдался баланс

между минимальным люфтом и легкостью

движения.

Замечание: сильная затяжка клиньев умень-

шает люфт, но увеличивает усилия для

перемещения стола.

 Аналогично настройте стол приёма и смажьте ходовой винт стола приема по необходимости.

 Установите высоту стола приема, как описано в п.п 4.1«Настройка приёмного стола».

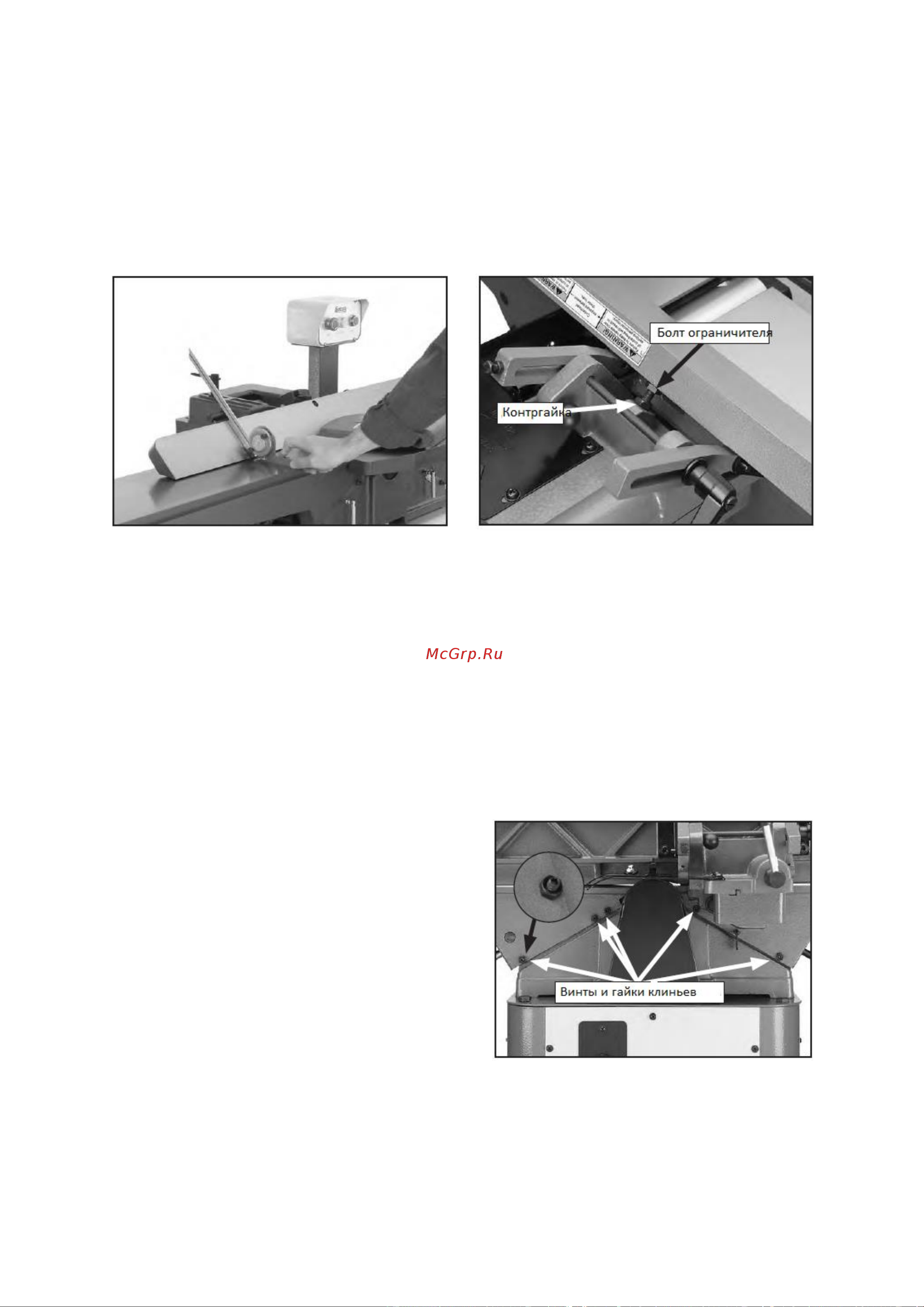

Рисунок 68.

Рисунок 69.

Рисунок 70.
