Установите рычаг наклона параллельного упора (рис. 24).

3.2.9 Установка кожуха ремня

Установите кожух ремня на корпус при помощи фланцевых болтов М6×12, плоских шайб 6 мм и

гаек М6 (рис. 25).

3.2.10 Кабель питания

Вставьте кабель питания электродвигателя и пластину кабеля через прямоугольное отверстие на

задней панели и прикрепите пластину к задней панели с помощью фланцевых винтов.

Закрепите заднюю панель на корпусе с помощью фланцевых винтов (рис. 26).

3.2.11 Установка кожуха на каретку параллельного упора

Установите задний кожух на каретку при помощи двух винтов и плоских шайб, расположенных на

каретке параллельного упора (рис. 27).

3.2.12 Установка рычага стола подачи

Прикрутите рычаг стола подачи (рис. 28) и

затяните контргайку М12.

3.2.13 Установка ограждения

ножевого вала

Отодвиньте параллельный упор в крайнее

положение.

Уберите винт c раздвоенного конца оси

ограждения строгального вала.

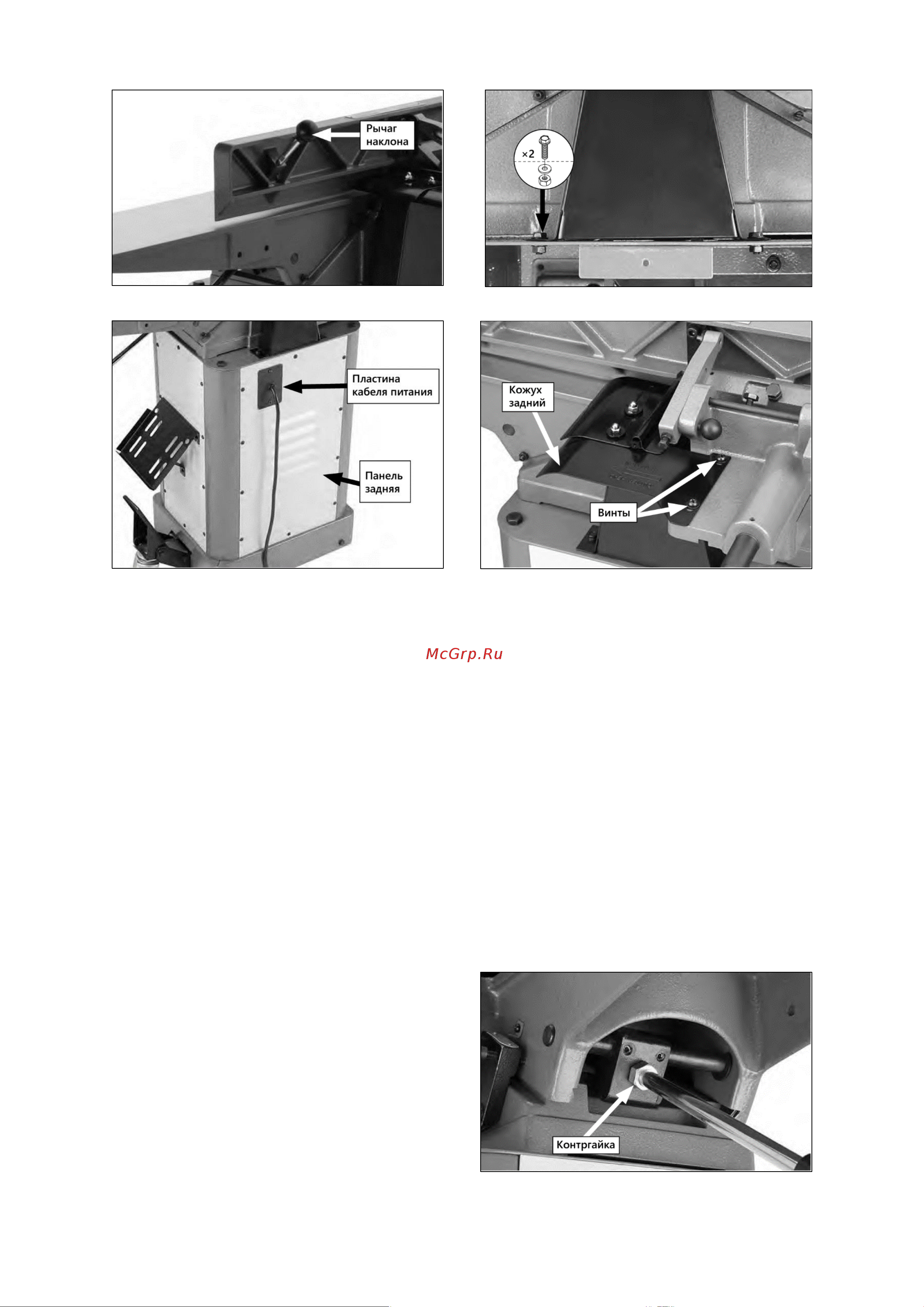

Рисунок 24.

Рисунок 25.

Рисунок 26.

Рисунок 27.

Рисунок 28.
