3. СБОРКА СТАНКА

3.1 Распаковка и очистка

Масса станка более 100 кг. Соблюдайте осторожность при его перемещении. При

операции по подъёму машины необходимо задействовать как минимум 2-х человек.

Удалите защитную антикоррозионную смазку с поверхности столов и всех неокрашенных деталей.

Для ее снятия используйте мягкую ткань и очиститель/обезжириватель (например, WD-40). Не

применяйте для этой цели ацетон, бензин и т. п. После очистки покройте поверхность стола

воском. Излишки воска удалите для предотвращения его попадания на заготовки.

В целях безопасности не подключайте фуговальный станок к источнику подачи питания

до полного окончания его монтажа.

3.2 Сборка станка

3.2.1 Сборка основания

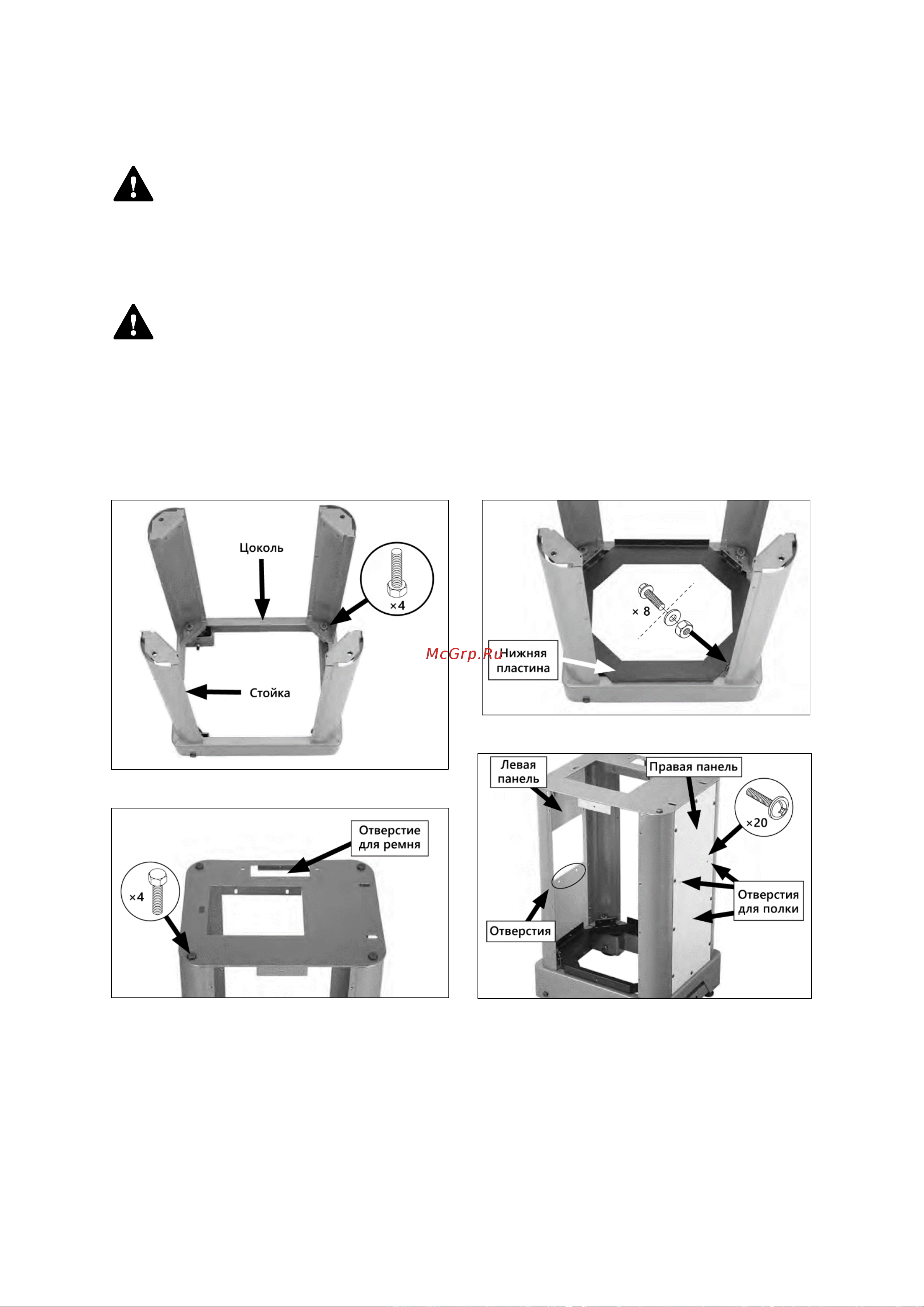

Прикрепите стойки к цоколю с помощью болтов М10×25, рис. 6.

Закрепите нижнюю пластину на цоколе с помощью фланцевых болтов М6, плоских шайб и гаек

М6, как показано на рис. 7.

Прикрутите верхнюю пластину к опорам корпуса при помощи болтов М10×25 плоской стороной

вверх (рис. 8).

Прикрутите левую и правую пластины к опорам корпуса при помощи 20-ти фланцевых винтов,

как показано на рис. 9.

Внимание! Два отверстия на левой панели ниже желоба для отходов должны смотреть вниз.

Правая панель должна быть установлена двумя отверстиями для полки вверх.

Рисунок 6.

Рисунок 8.

Рисунок 9.

Рисунок 7.
