31
7.2 Спецификация станка (для модели BELMASH J155/1170A)
101
Клин
145
Винт установочный M5-.8×12
102
Нож
147
Шпилька М6×14
103
Болт M6-.9×7
148
Пружина
104
Шкив вала строгального
149
Корпус плунжера
105
Опора подшипника правая
150
Ручка М6
106
Подшипник 6203ZZ
151
Указатель
107
Шпонка 5×5×30
152
Винт M4-.7×6
108
Винт установочный M5-.8×12
153
Шайба упорная
109
Гайка специальная
154
Пружина торсионная
110
Винт установочный М6×10
155
Крышка
111
Вал строгальный
156
Фиксатор крышки
112
Шариковый подшипник 6202ZZ
157
Винт M4-.7×18
113
Опора подшипника левая
158
Блок настройки глубины резания в сборе
114
Шпилька специальная
161
Ручка М6×30
115
Шайба пружинная 10 мм
162
Винт с круглой головкой M8-1.25×25
116
Гайка M10-1.5
163
Шайба плоская 8 мм
117
Кронштейн параллельного упора
164
Штифт центрирующий
118
Шайба плоская 10 мм
165
Кронштейн
119
Шайба пружинная 10 мм
166
Винт M8-1.25×16
120
Болт M10-1.5×30
167
Шайба пружинная 8 мм
121
Штифт 4×20
168
Кольцо стопорное 7 мм
122
Направляющая 9,5×9,5×128
169
Планка соединительная
123
Фиксатор
170
Болт специальный

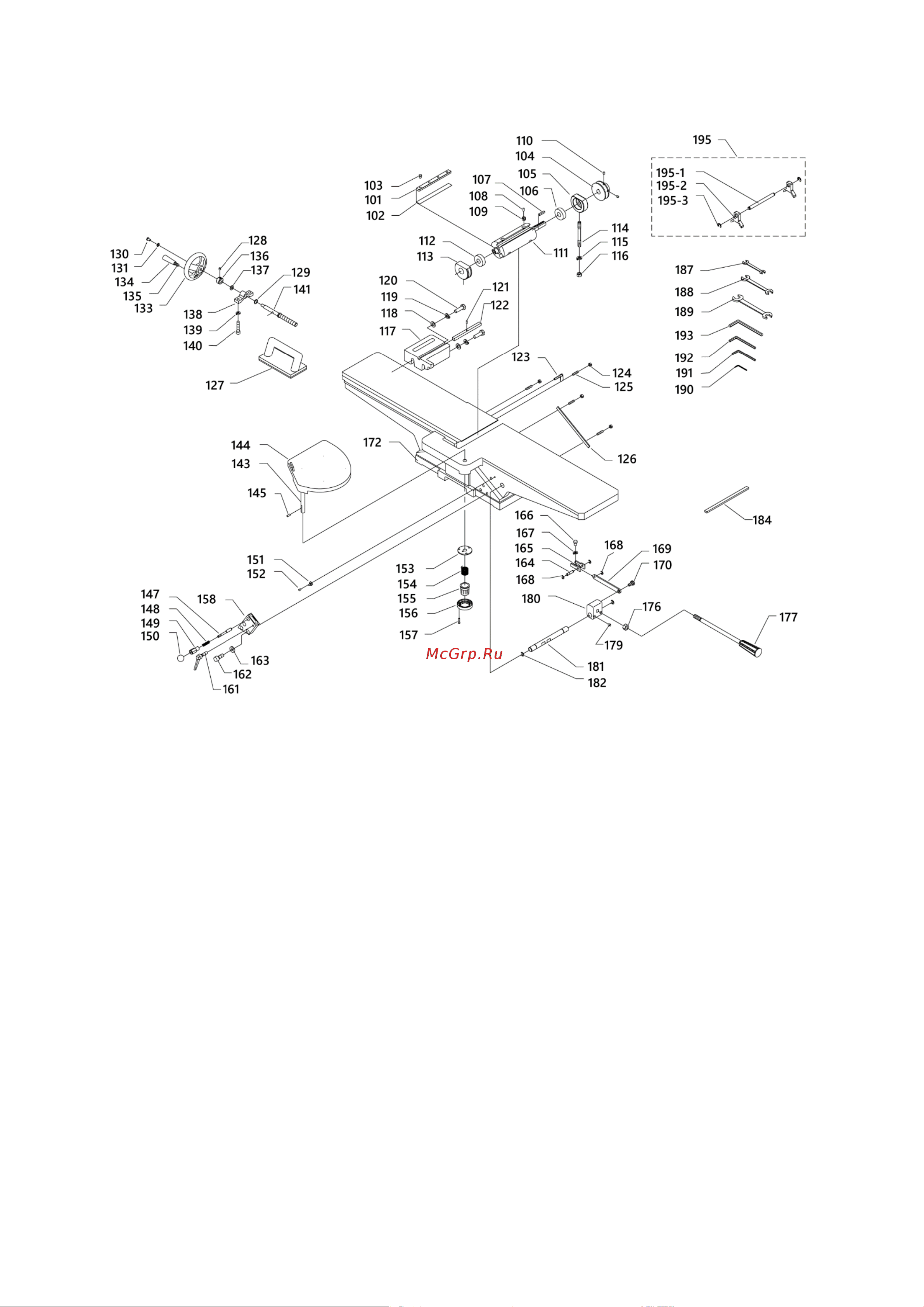

Рисунок 72.
