Белмаш J155/1170AH [14/39] Установка фуговальных столов

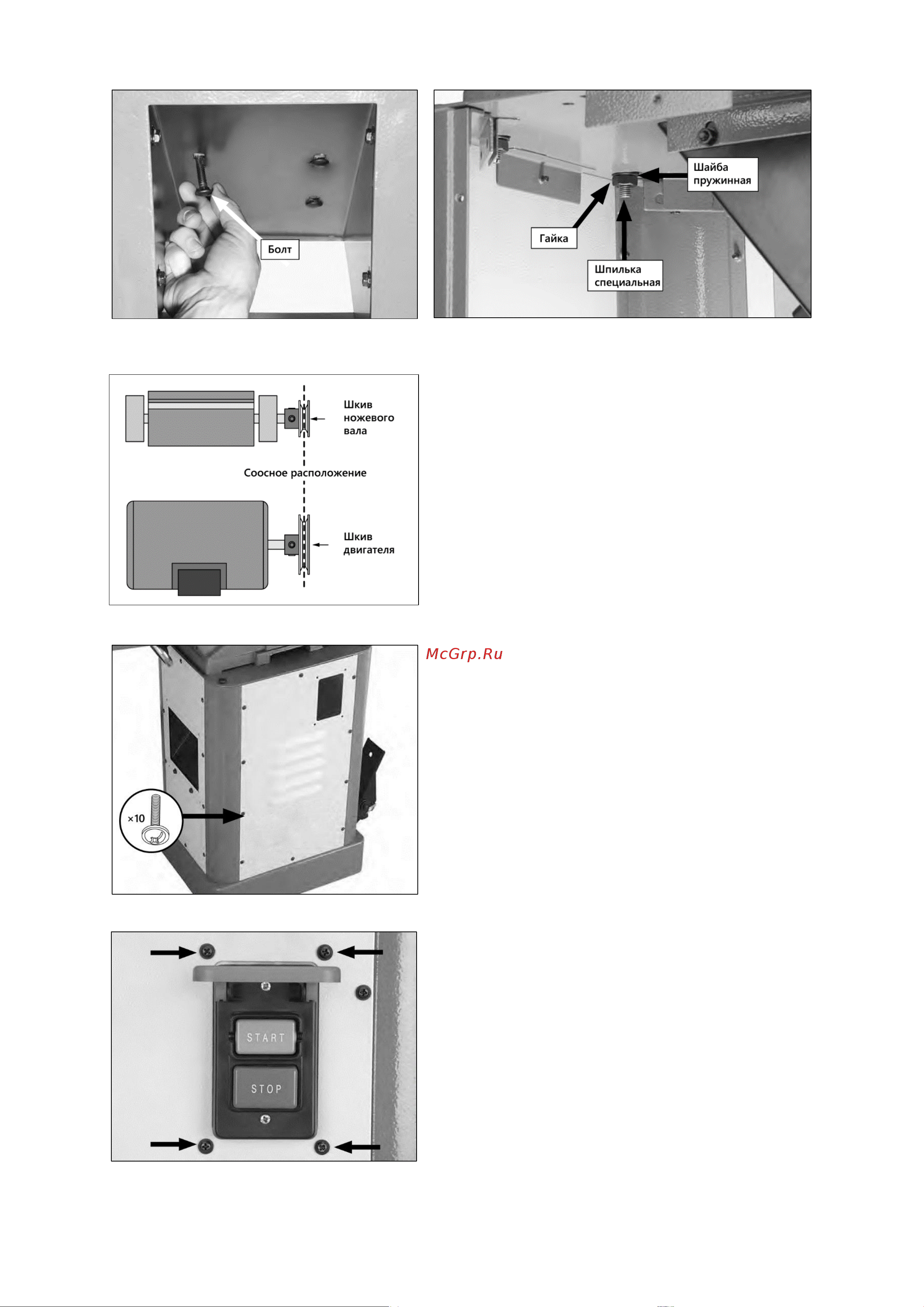

Вкрутите четыре болта М8×25 в желоб и

электродвигатель и закрепите их при помощи гаек

М8 и плоских шайб 8 мм (рис. 15). Полностью не

затягивайте.

Расположите основание станка вертикально и отре-

гулируйте ножки по необходимости, чтобы корпус

стоял ровно и устойчиво.

3.2.3 Установка фуговальных столов

Вместе с помощником, расположите стол в сборе на

основании, совместите отверстия на верхней

пластине и фуговальных столах, закрутите шпильки.

внутри станины в установочные отверстия столов.

Зафиксируйте столы на основании с помощью гаек

М10 и пружинных шайб (рис. 16).

Внимание: закрутите правую шпильку со стороны

желоба для отходов.

Вместе с помощником, расположите стол в сборе на

корпус, вставив штифты на дне фуговального станка

в установочные отверстия корпуса.

Поднимите электродвигатель вверх, расположите

клиновой ремень вокруг шкива строгального вала и

шкива электродвигателя, затем опустите электродви-

гатель на ремень.

Проверьте параллельность шкивов, чтобы убедиться,

что они находятся в одной плоскости, а ремень не

перекошен, рис. 17.

Если шкивы расположены соосно, тогда затяните

крепление электродвигателя. Если нет, тогда повто-

рите настройку (п.п. 3.2.2, 3.2.3).

3.2.4 Установка передней панели

Установите переднюю панель (рис. 18) на корпус с

помощью фланцевых винтов, убедившись, что

панель стоит со стороны вентилятора двигателя.

Рисунок 15.

Рисунок 17.

Рисунок 18.

Рисунок 19.

Рисунок 16.
