Белмаш J155/1170AH [13/39] Установка электродвигателя

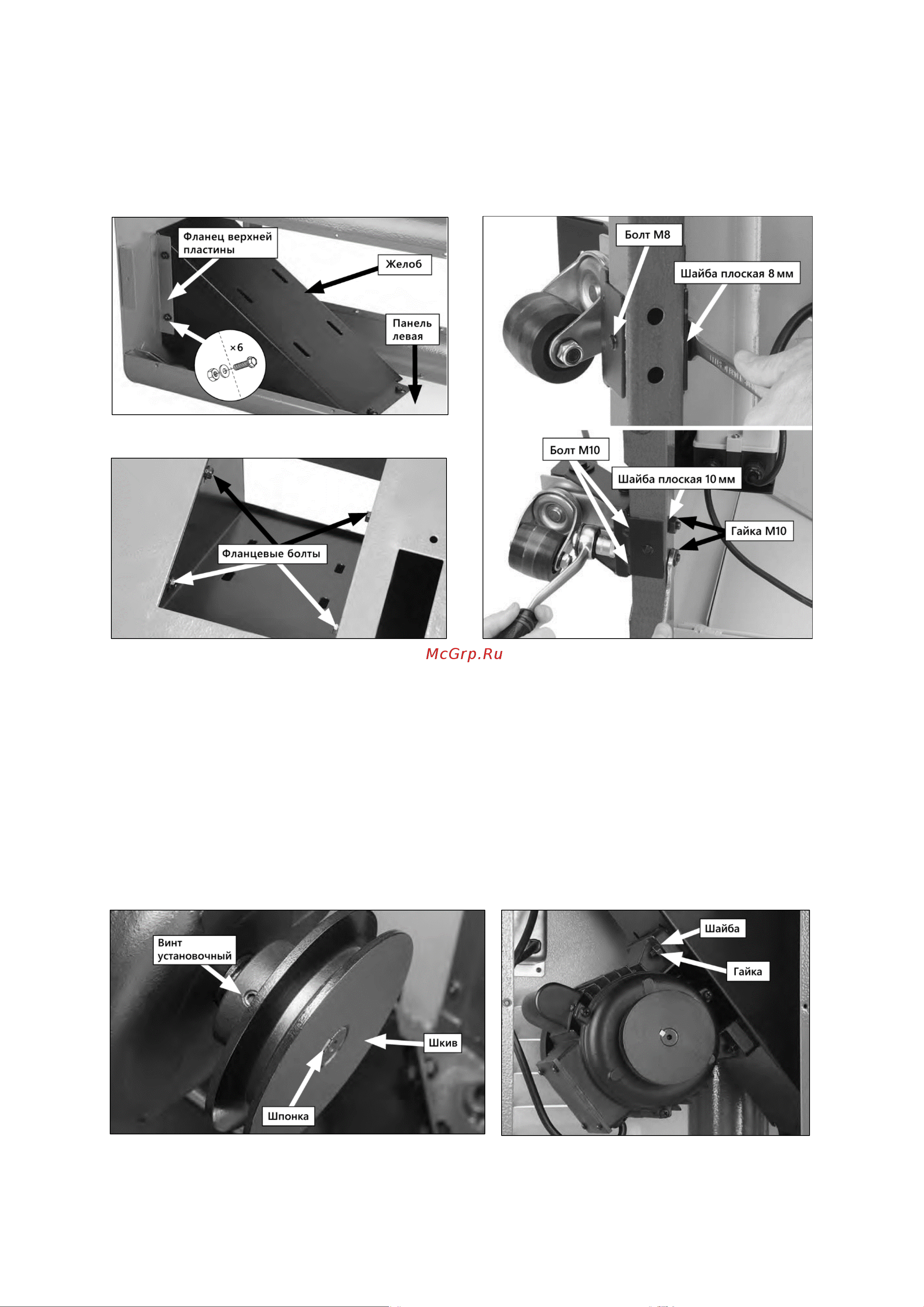

Аккуратно положите корпус на левую сторону чтобы закрепить желоб для отходов на фланцах

верхней пластины и левой панели при помощи шести фланцевых болтов М6, плоских шайб и гаек

М6 (рис. 10).

Внимание! З

акручивайте фланцевые болты М6 с внутренней стороны желоба для отходов

(рис. 11).

Оставьте корпус лежать на левой стороне. Установите на нижнюю часть

основания станка устройство

перемещения (рис. 12).

3.2.2 Установка электродвигателя

Отвинтите установочные винты шкива электродвигателя и выровняйте шпонку вала со

шпоночным отверстием на шкиве. Наденьте шкив на вал электродвигателя, отрегулируйте

соосность шкивов и затяните установочные винты (рис. 13).

Расположите электродвигатель на желобе для отходов и выровняйте установочные отверстия,

убедившись, что шкив смотрит на отверстие для клинового ремня (рис. 14).

Рисунок 11.

Рисунок 12.

Рисунок 10.

Рисунок 14.

Рисунок 13.
