Поверните возвратный механизм против
часовой стрелки и удерживая его, вставьте ось
вниз в установочное отверстие на столе.
Внимание: кожух сначала может не полностью
сесть в отверстие. Однако вращение кожуха
позволит полностью посадить вал в отверс-
тие.
Вкрутите винт в раздвоенный конец оси
ограждения строгального вала (рис. 29).
Внимание: ограждение ножевого вала должно
всегда возвращаться в закрытое положение над
валом, если оно не снято.
Протестируйте ограждение, повернув его против
часовой стрелки и отпустив. Оно должно
вернуться и расположиться над строгальным
валом без волочения по столам. Если кожух
цепляет столы, ослабьте винт, поднимите кожух.
Если кожух не встает на место, снимите его и
повторите операцию установки.
3.2.14 Установка маховика приемного
стола
Прикрепите маховик регулировки стола приема,
используя предустановленные винты (рис. 30).
3.3 Сбор отходов резания
Внимание! Данный станок создает сущест-
венное количество пыли во время работы.
Сократите риск легочных заболеваний, надевая
респиратор и используя вытяжные установки.
Рекомендованная скорость потока на патрубке
для отвода стружки: 11,33 м
3
/мин.
Чтобы подключить станок к вытяжной установке
присоедините отводящий шланг вытяжки к пат-
рубку на основании станка (рис. 31), зафикси-
руйте его хомутом.
Замечание: плотность соединения важна для
эффективного удаления отходов резания.
4. НАСТРОЙКА
И ПОДГОТОВКА К РАБОТЕ
4.1 Настройка приёмного стола
Высота стола приема должна быть такой же как высота ножей в верхней точке (рис. 32). Если стол
приема расположен слишком низко, заготовка будет приобретать конусность от переднего к
заднему краю. Если стол подачи расположен слишком высоко, заготовка ударится в край стола во
время реза, что увеличит риск обратной отдачи.

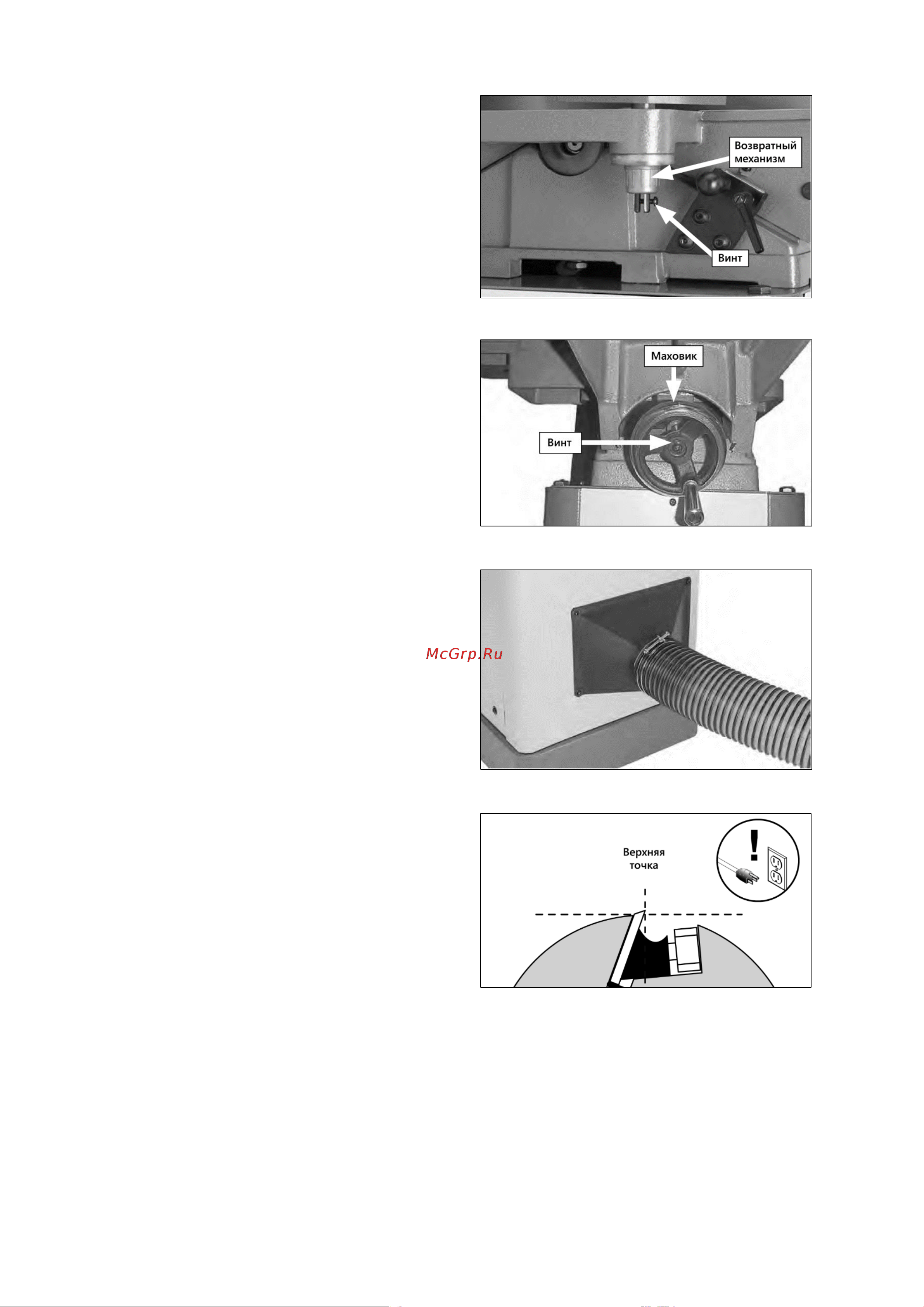

Рисунок 29.
