Белмаш J155/1170AH [22/39] Срезание фаски

5.5 Срезание фаски

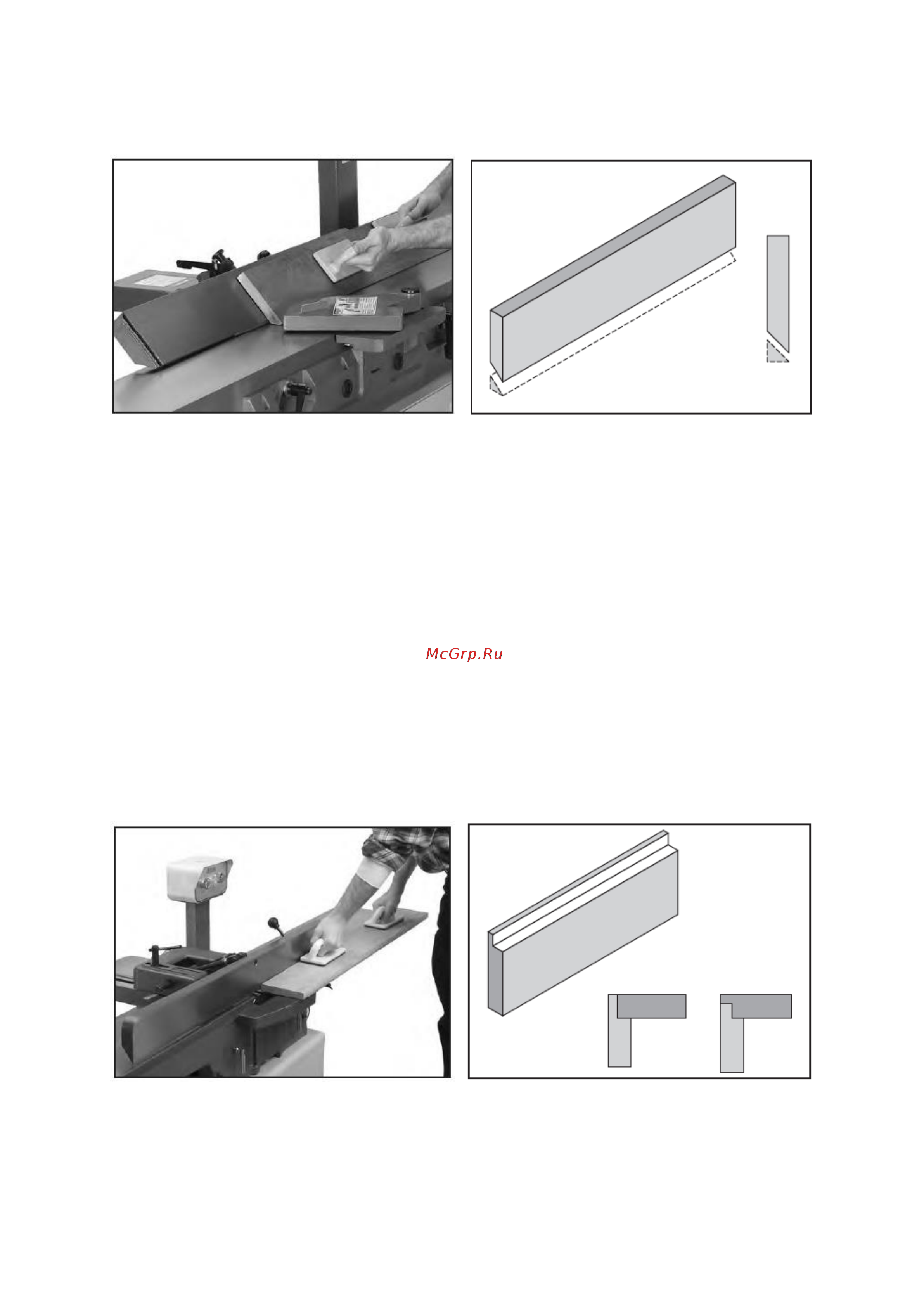

Целью срезания фаски является срезание края заготовки под определенным углом (рис. 46, 47).

Станок имеет предустановленные ограничители на углы 45 (внутрь/наружу) и 90 градусов. Если

ваша задача требует срезания под другим углом, параллельный упор может быть зафиксирован

иначе.

Чтобы срезать фаску на фуговальном станке:

 Установите глубину реза. (рекомендуем 1,5÷3 мм для строгания края, и меньшую для твердых

пород дерева или для широких заготовок).

 Убедитесь, что параллельный упор установлен под нужным углом.

 Если заготовка искривлена, расположите ее кривой поверхностью на поверхность стола

подачи.

 Запустите станок.

 Возьмите толкатели в обе руки, прижмите заготовку к столу и параллельному упору, с уси-

лием подавайте заготовку на строгальный вал.

 Сделайте несколько проходов, пока не получите нужный угол.

5.6 Выборка четверти

Целью выборки четверти является снятие секционной части края заготовки (рис. 48, 49).

Чтобы выполнить эту операцию фальцевание на фуговальном станке:

 Установите глубину реза. Рекомендуем 1,5÷3 мм.

 Снимите ограждение строгального вала.

Рисунок 46.

Рисунок 47.

Рисунок 49.

Рисунок 48.
