20
5.1 Способ получения базовой заготовки
Получение базовой заготовки состоит из четырех этапов.
Шаг 1. Строгание поверхности на станке.
Искривленная поверхность заготовки
строгается по плоскости на фуговальном
станке (рис. 38).
Шаг 2. Строгание по плоскости или по
толщине: Противоположная поверхность
заготовки строгается по толщине на
рейсмусовом станке (рис. 39).
Шаг 3. Фугование края на фуговальном
станке: неровности заготовки снимаются на
фуговальном станке (рис. 40).
Шаг 4. Поперечный рез на циркулярном/
круглопильном станке. Обработанный край
заготовки упирают в параллельный упор и
отрезают противоположный край (рис. 41).
5.2 Положение рук во время
подачи заготовки
Перед началом выполнения реза левая
рука прочно прижимает заготовку к столу
подачи и параллельному упору, в то время
как правая рука продвигает заготовку по
направлению к ножам. По мере продвиже-
ния заготовки, срезанная поверхность плот-
но прилегает к поверхности стола приема.
Левую руку необходимо плавно перенести
на стол приема и аккуратно прижимать
заготовку к параллельному упору. Правая
рука продвигает заготовку вперед, до
приближения руки к ножевому валу, после
переносится на стол приема. Никогда не
располагайте руки непосредственно над
ножевым валом.
5.3 Фугование по пласти
Цель фугования по пласти является создание плоской ровной поверхности на заготовке (рис. 42,
43). Это необходимый шаг, который подготавливает заготовку к прохождению через рейсмусовый
станок при получении базовой заготовки.
Замечание: если вы не имеете опыта работы на фуговальном станке, установите глубину реза
0“, и потренируйтесь подавать заготовку вдоль по столу. Это лучше подготовит вас для
реальной работы.
Чтобы выполнить строгание по пласти:
Установите глубину реза. Мы рекомендуем не более 1 мм для строгания по пласти, и меньшую
для твердых пород дерева или для широких заготовок.
Убедитесь, что параллельный упор установлен под углом 90 градусов.
Если заготовка искривлена, расположите ее как на рис. 43.

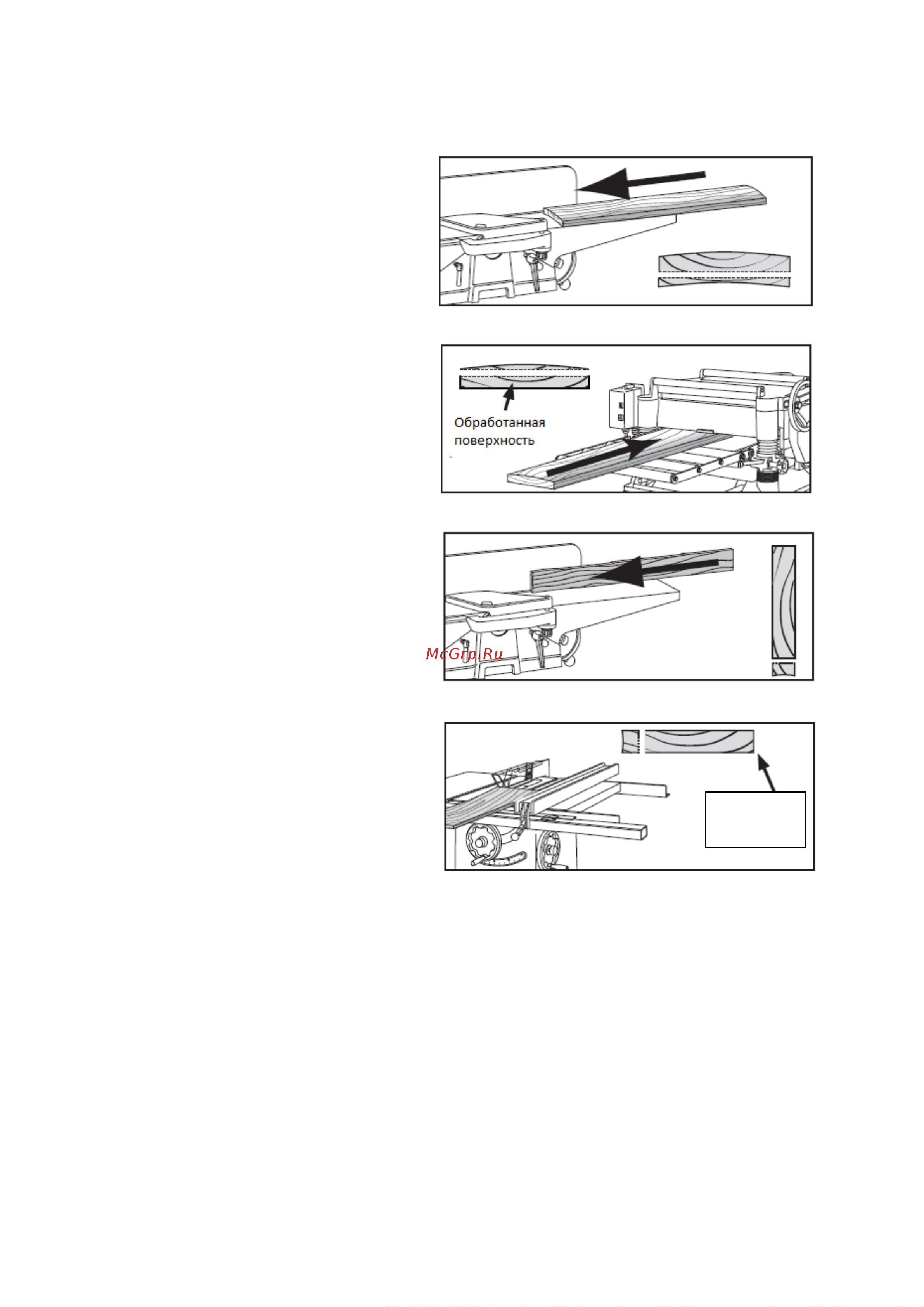

Рисунок 38.
Рисунок 39.
Рисунок 40.
Рисунок 41.
Ранее
обработанная
кромка
