Параллельный упор (рис. 52). Капните одну
или две капли машинного масла на
подвижные части упора по необходимости.
Предупреждение! Не применяйте излишнее
количество смазки. Большое ее количество
будет аккумулировать опилки, в результате
чего металлические компоненты будут
грязными и липкими.
6.4 Замена приводного ремня
Снятие и замена клинового ремня включает в
себя снятие ремня со шкивов, замена его новым
ремнем и натяжение.
Чтобы отрегулировать/заменить ремень:
Отключите станок от сети.
Снимите заднюю панель и кожух ремня.
При помощи рожкового ключа 12 мм,
открутите (не полностью) болты крепления
электродвигателя (рис. 53), поднимите
электродвигатель, чтобы ослабить натяже-
ние ремня.
Снимите старый ремень и замените его
новым.
Опустите электродвигатель и настройте
натяжение ремня так, чтобы при нажатии на
ремень по середине со средним усилием, он
прогибался примерно на 6 мм (рис. 54).
Затяните установочные болты электродви-
гателя, поставьте на место заднюю панель и
кожух ремня.
6.5 Проверка, установка/замена
ножей (для модели BELMASH
J155/1170A)
Проверка поможет определить, что ножи на строгальном валу установлены на нужную высоту.
Воспользуйтесь устройством для установки ножей. Устройство для установки ножей, входящее
в комплект поставки станка, предназначено для установки ножей на высоту 1,6 мм, что является
наилучшей высотой для всех ножей строгального вала.
Для проверки правильной установки ножей:
Отключите станок от сети.
Снимите кожух строгального вала или отодвиньте его строну.
Опустите стол подачи на отметку 12 мм на шкале и опустите стол приема при необходимости.
Снимите заднюю панель и вращайте клиновой ремень, чтобы добраться до ножа.
Расположите устройство для установки ножей на строгальный вал, прямо на нож (рис. 55).
Проверьте, что устройство касается строгального вала и ножа. Если оба средних уступа
устройства прочно стоят на строгальном валу и средний уступ касается ножа, значит нож
установлен правильно. Если устройство не сидит прочно на строгальном валу и не касается
ножа как описано, значит необходимо переустановить нож. (Проверьте установку остальных
ножей).

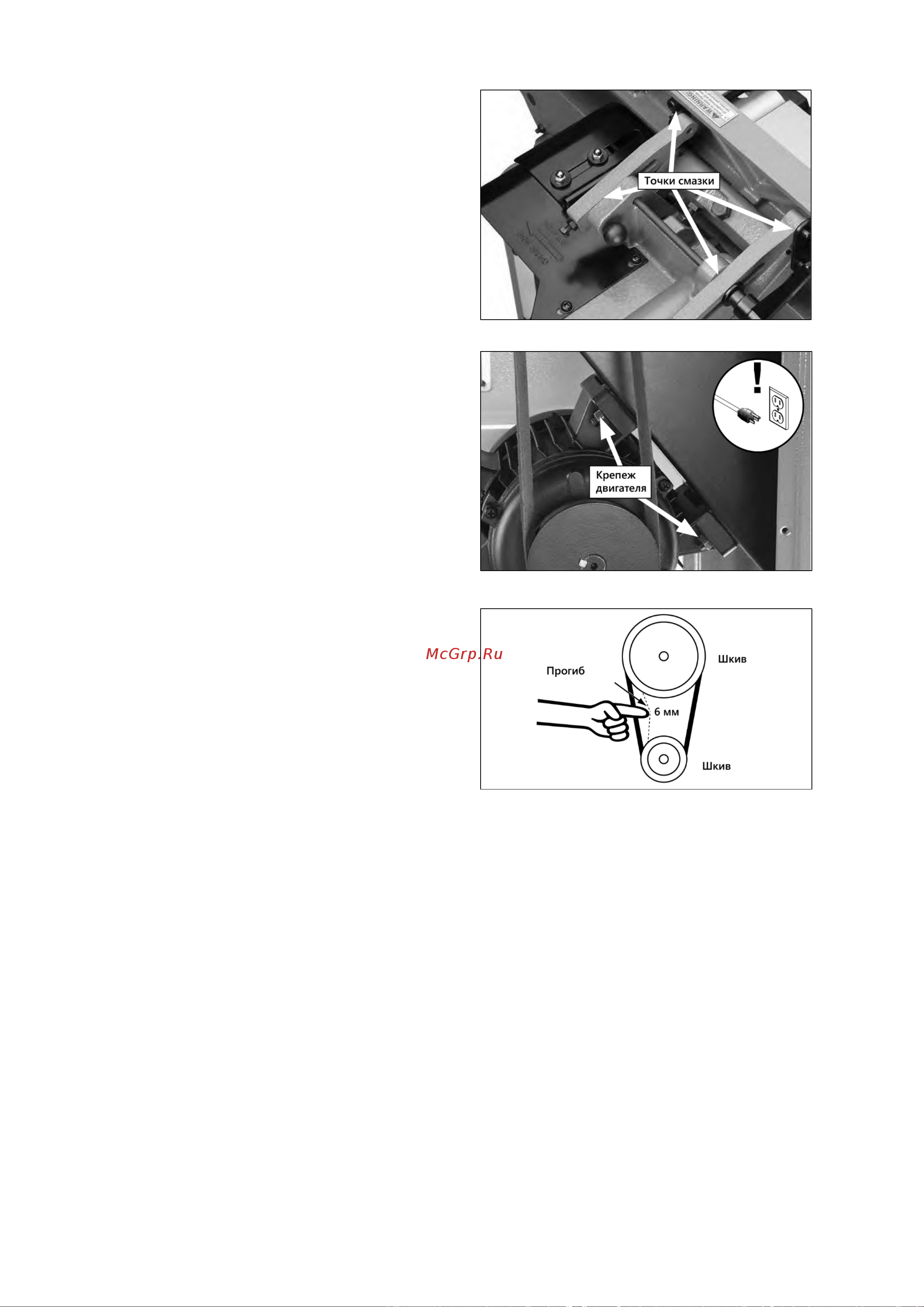

Рисунок 52.
