Для установки/замены НОЖЕЙ необходимы инструменты: устройство для установки ножей,

шестигранник, гаечный ключ. Затем:

 Отключите станок от сети.

 Снимите кожух ножевого вала со стола и опустите до упора столы приема и подачи. Это даст

вам полный доступ к валу.

 Снимите заднюю панель чтобы добраться до шкива ножевого вала.

 Вращайте строгальный вал за шкив, что добраться до ножа.

 Ослабьте болты клиньев, начиная с середины (рис. 58), пока все болты клиньев не будут

откручены, но не вынуты.

 Если вы впервые устанавливаете ножи или заменяете их, снимите нож и клин со строгального

вала. Очистите клин и внутренний паз от смолы и опилок. Покройте нож и клин защитным

покрытием для металла.

 Расположите устройство для установки ножей над ножом (рис. 55).

 При помощи шестигранника 2,5 мм,

вращайте регулировочные винты (рис. 57),

чтобы поднять или опустить нож. Когда нож

установлен правильно, он будет слегка

касаться уступов устройства для установки

ножа (рис. 55). Закрутите болты клиньев с

усилием достаточным, чтобы удержать

лезвия на месте. Установите остальные ножи

аналогичным образом.

 Поверните строгальный вал до появления

первого ножа. Слегка затяните болты

клиньев, начинайте с середины и переме-

щайтесь к краям по очереди - то слева, то

справа (рис. 58). Повторите этот шаг для

остальных ножей.

 Окончательно затяните все болты.

 Отрегулируйте высоту стола подачи, чтобы

она соответствовала вновь установленным

ножам (см. п.п. 4.2).

 Поставьте на место ограждение ножевого

вала и заднюю стенку основания станка.

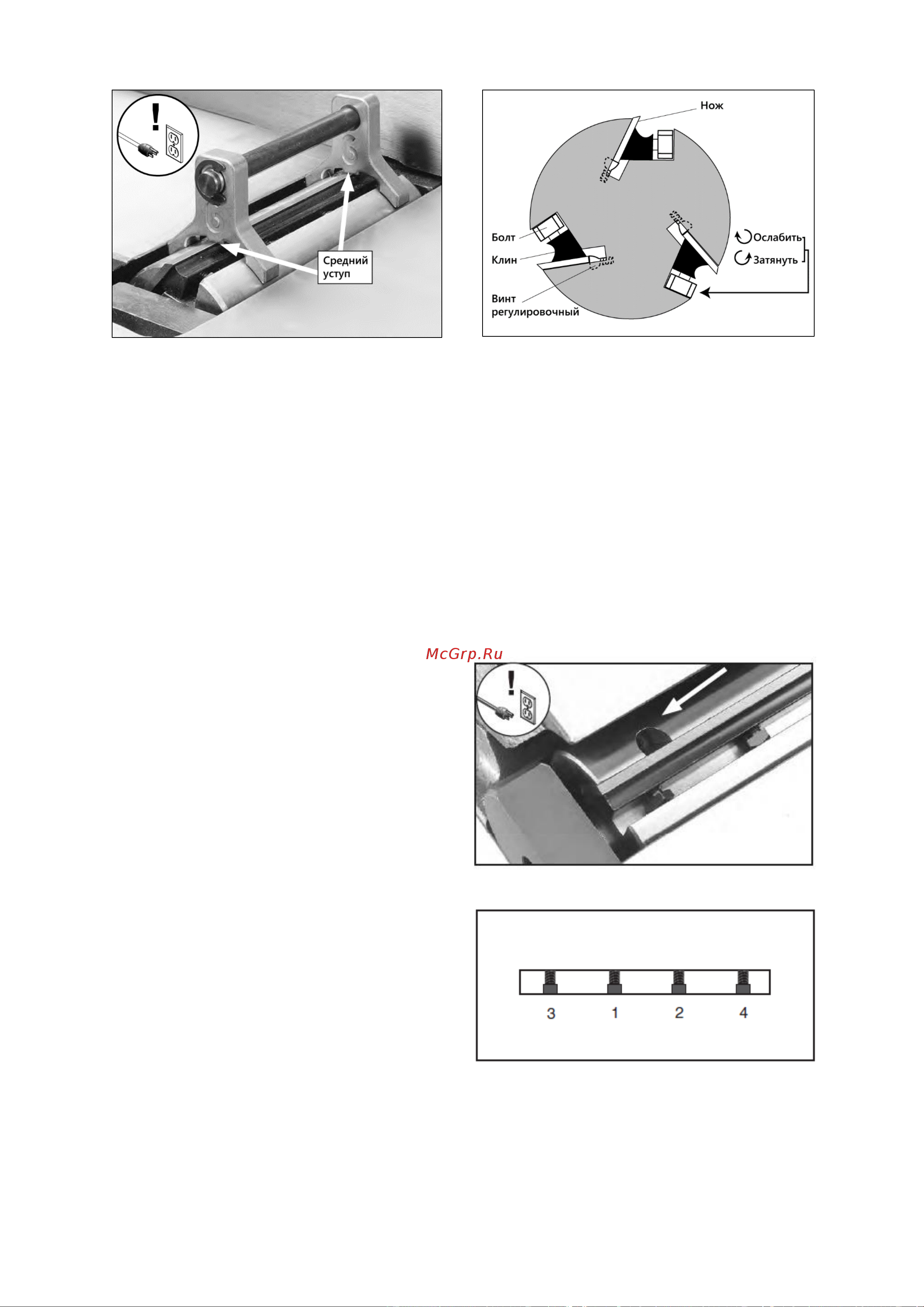

Рисунок 55.

Рисунок 56.

Рисунок 57.

Рисунок 58.
