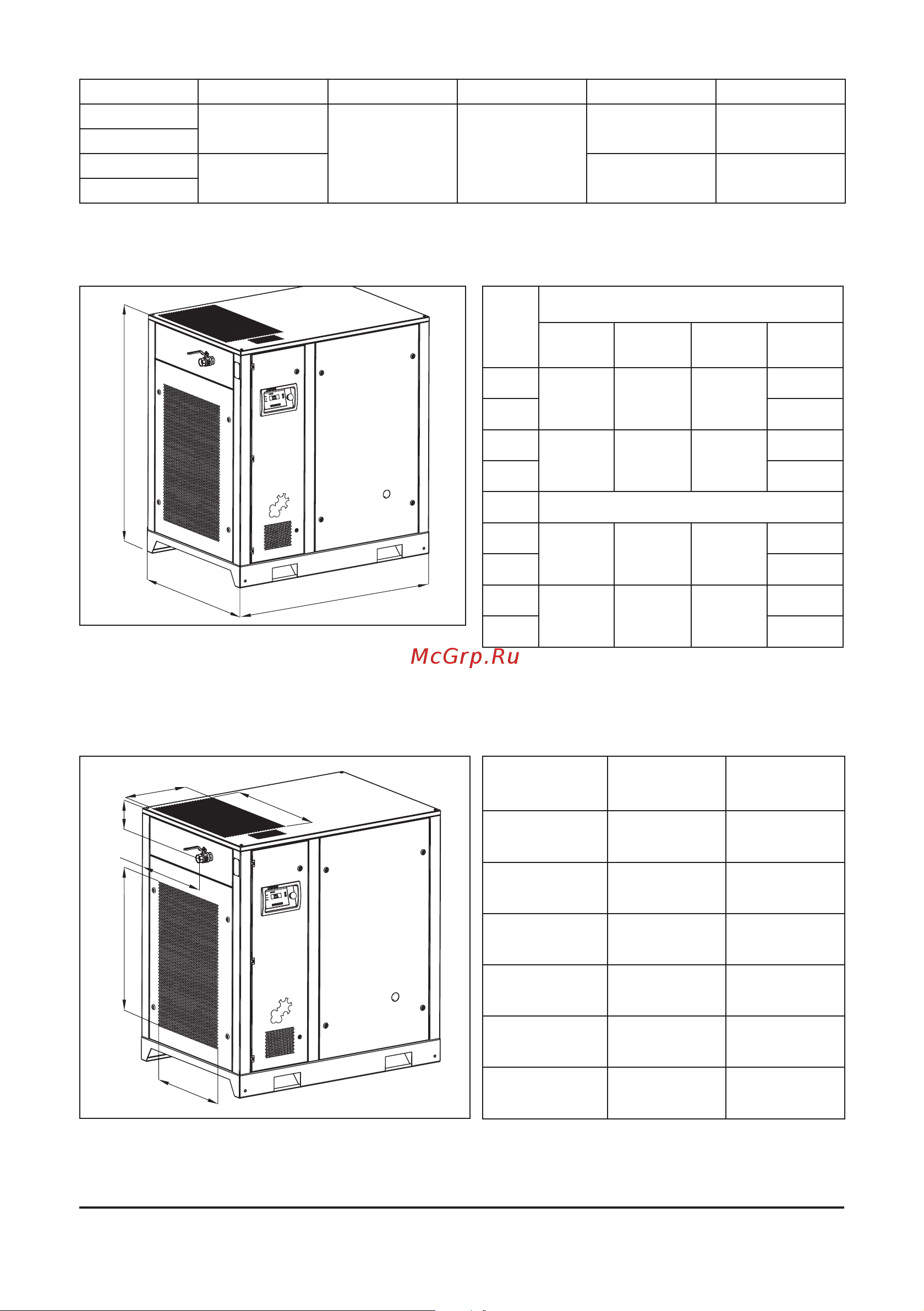

Comprag D-4508 [13/92] Dimensions
![Comprag D-4508 [13/92] Dimensions](/views2/1915017/page13/bgd.png)
13
COMPRAG Screw air compressor D-Series
L
D
H
Model A,mm B, mm C, mm D, mm G, mm
D30
332
775 185
292 1200
D37
D45
540 150 1300
D55
3.2 Dimensions
Model
Compressor dimensions
Length
L, mm
Width
D, mm
Height
H, mm
Weight,
kg
D30
1400 1000 1500
705
D37 745
D45
1650 1250 1720
980
D55 1150
Packaging dimensions
D30
1600 1100 1750
735
D37 775
D45
1850 1350 1950
1020
D55 1195
Fig. 3.2 Dimension drawing D30-D55.
3.3 Installation dimensions
Model D30 – D37 D45 – D55
А,
mm
604 874
B,
mm
860 1004
А1,
mm
740 793
B1,
mm
420 473
C,
mm
128 124
D,
mm
693 860
B1
A1
A
B
C
D
Fig. 3.3 Installation dimensions D30-D55
