3. Inbetriebnahme
3.1 Transport
Alle Transportvorgänge sollten mit einem Gabelstapler, dessen Traglast
für das Gewicht Ihres Kompressors ausgelegt ist durchgeführt werden.
Hebevorgänge können auch mit Kran, Seilwinden oder anderen Hebe-
zeugen, mit verwendung von Transporttraversen der richtigen länge aus-
geführt warden. Beachten Sie die örtlichen Sicherheitsvorschrifen.
3.2 Abmessungen
B
C
A
D
G
L
D
H
Modell A, mm B, mm C, mm D, mm G, mm
D30
332
775 185
292 1200
D37
D45
540 150 1300
D55
Modell
Hauptabmessungen Kompressor
Länge
L, mm
Breite
D, mm
Höhe
H, mm
Weight,
kg
D30
1400 1000 1500
705
D37 745
D45
1650 1100 1730
950
D55 1150
Hauptabmessungen Verpackung
D30
1600 1100 1750
777
D37 830
D45
1850 1200 1860
1165
D55 1194
Für den Transport mit dem Gabel-
stapler, nutzen Sie die Transportlang-
löcher im Gestell. er Kompressor hat
Transportlanglöcher mit einer Breite
von C – Bild 5. Bewegen Sie den
Kompressor vorsichtig.

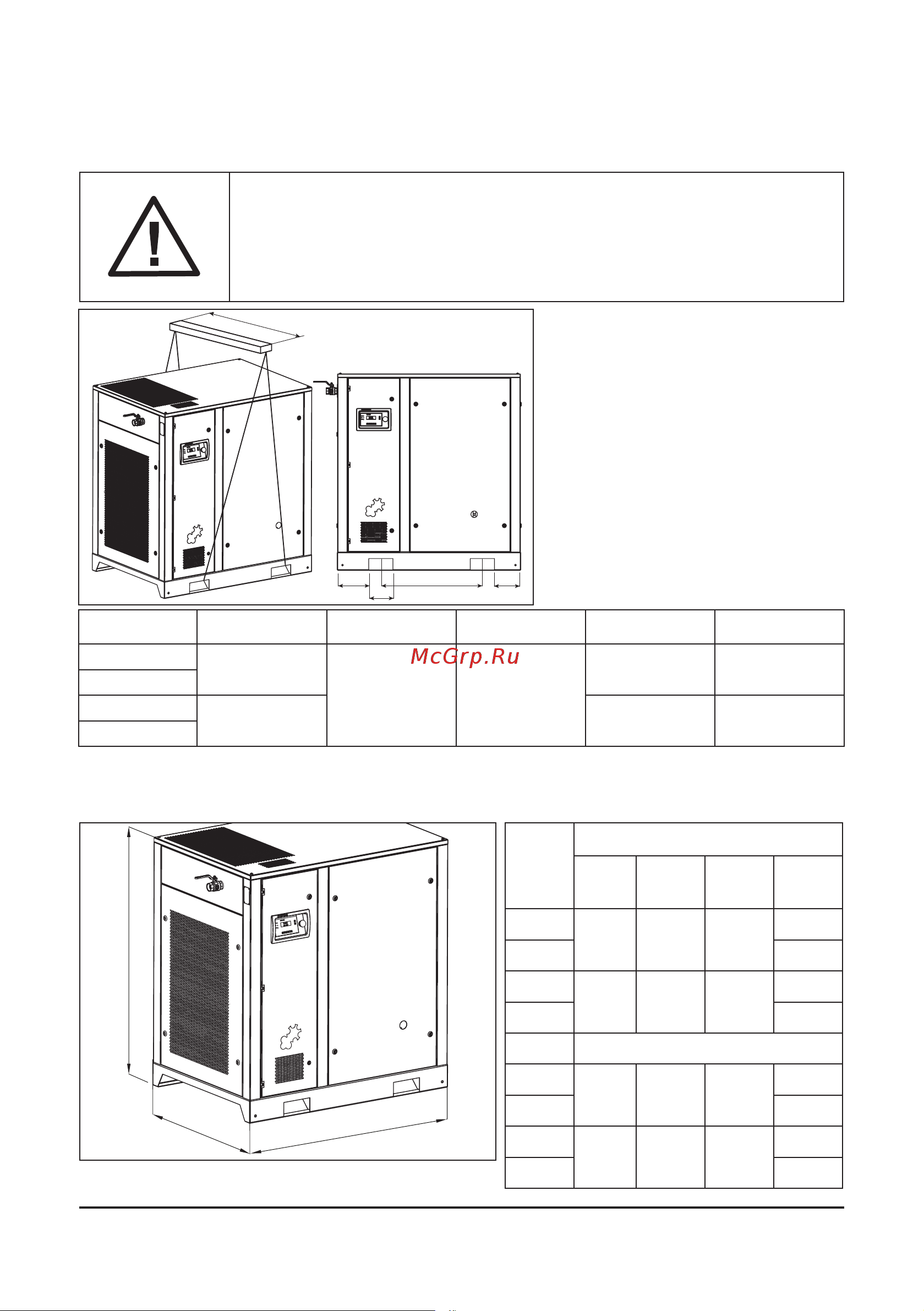

Bild 3.1 Heben und Transportieren
D30-D55
Bild 3.2 Abmessungen D30-D55
