45
COMPRAG Schraubenkompressoren D-Serie

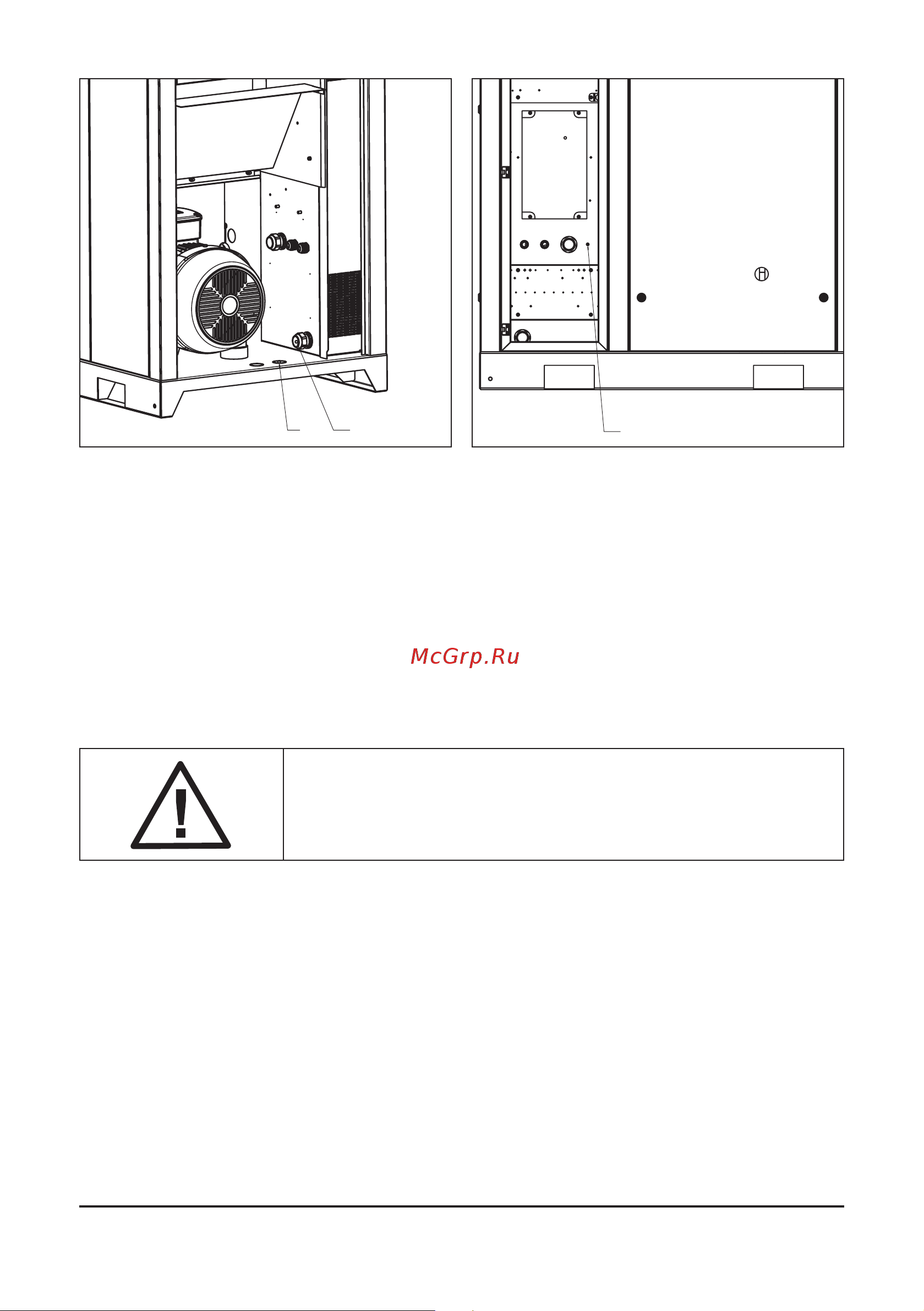

Bild 3.6.1 Stromkabelverbindung
4. Betrieb
Der Kompressor darf nur von qualifiziertem Personal bedient
werden,
4.1 Steuerung und Bedienfeld
Die frequenzgeregelten Kompressoren D30 bis D90 sind mit einer elektronischen Steuerung
i-Log ausgestattet. Die elektronische Steuerung i-Log hält den Netzdruck zwischen den
programmierbaren Grenzwerten, indem die Drehzahl des Kompressors automatisch
angepasst wird. Des Weiteren werden Betriebsdaten wie Betriebszeiten und Systemzustände
erfasst.
1 2
3
Bild 3.6.2 Stromkabel Klemmverbindungen
Entfernen Sie das rechte Seitenpanel, führen Sie das Stromkabel durch Öffnung (1) und in
Steckplatz (2).
Verbinden Sie das Stromkabel mit Klemmplatz (4). Die Erdungsader des Stromkabels muss
mit dem Erdungsbolzen (3) verbunden werden.
