40
Version 1.4
stellen. Im Luft-/Ölabscheidetank (6) wird das meiste Öl abgeschieden, der Rest wird im
Luft-/Ölabscheider entfernt (8). Das Ölusssystem ist mit einem thermostatischen Ventil
(15) ausgestattet. Wenn die Öltemperatur unter dem Sollwert des Thermostatventils, tren-
nt es die Ölversorgung vom Wärmeaustauscher (14). Das Thermostatventil öffnet die Zu-
fuhr vom Wärmeaustauscher (14) wenn die Öltemperatur die voreingestellte Temperatur er-
reicht hat.Die Voreinstellungen sind Modellabhängig. Siehe auch Tabelle Technische Daten.
Kühlsystem: Das Kühlsystem ist ein kombinierter Kühler bestehend aus einer Luft- (13) und
Ölteil (14). Die Belüftung erfolgt bei einem Lüfter mit separatem Elektromotor.

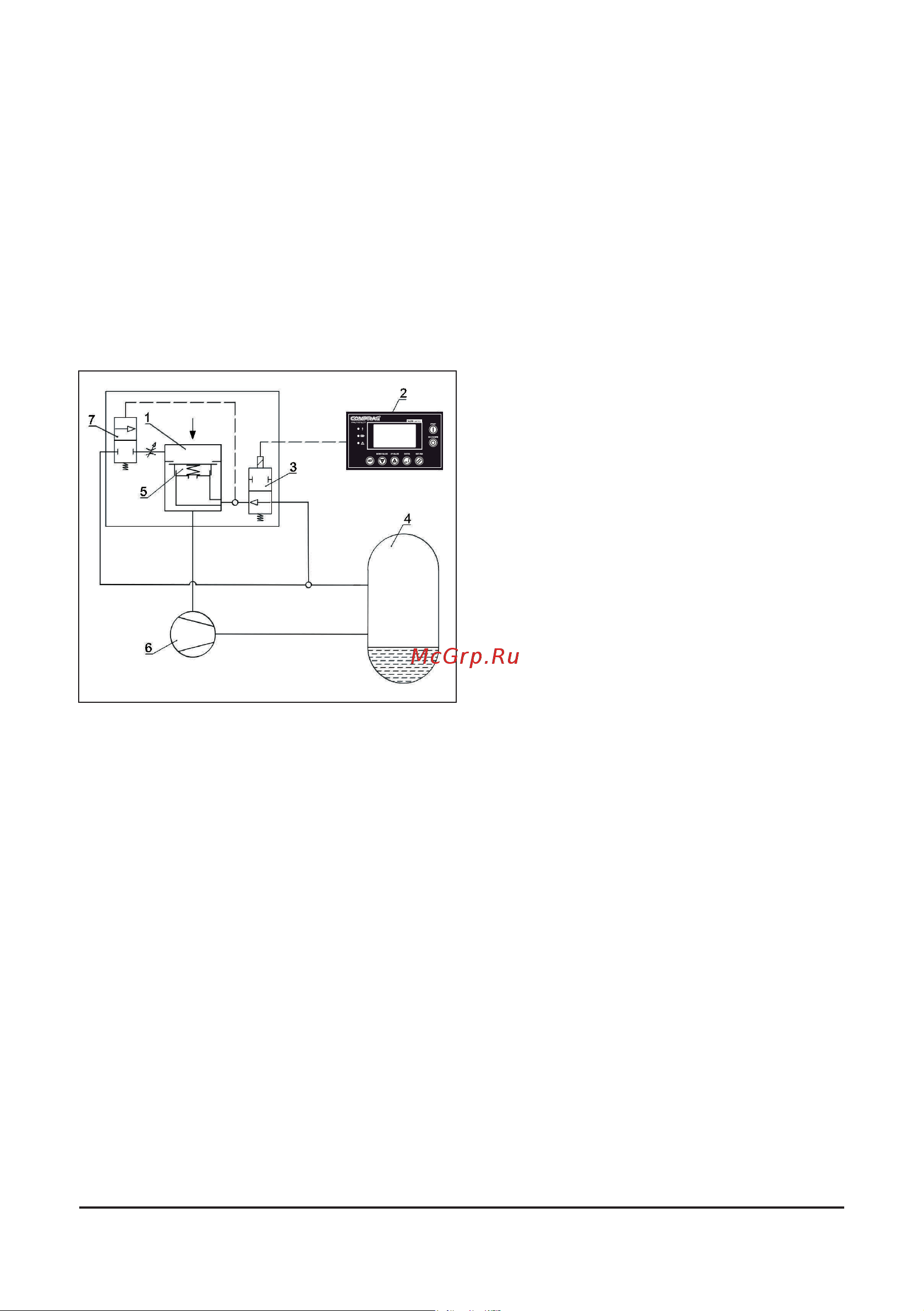

2.5 Pneumatikplan Last- Leerlauf
Die Anlage wird von einer elektronischen
Steuerung i-Log (2) gesteuert, die den Netz-
druckdurch die Leer- Lastlaufregelung inner-
halb der eingestellten Parameter regelt.
Leerlauf und Entlüftung: Ist der
Druckluftverbrauch kleiner als die
niedrigstmögliche Kompressorliefermenge
ist, erreicht der Systemdruck den eingestellte
Ausschaltdruck. Das Magnetventil (3) wird
geöffnet.
1. Die Drossel (5) des Ansaugventils (1)
wird mit Druck beaufschlagt und die
Drossel geschlossen. Es wird keine Luft
mehr angesaugt.
Bild 2.5 Pneumatikplan
2. Das Ablassventil (7) öffnet und entlastet das System und den Abscheiderbehälter (4).
3. Der Interne Druck des Systems sinkt auf 3,5 bar.
Der Kompressor kann sofort wieder Anlaufen wenn der Einschaltdruck unterschritten wird.
Nach Ablauf einer Leerlaufzeit wird der Kompressor in Standby geschaltet und das System
komplett entlüftet, damit es ohne Gegendruck wieder starten kann.
Einschalten während der Leerlaufzeit: Sinkt der Netzdruck während des Leerlaufs auf den
Einschaltdruck, so wird das Magnetventil (3) geschlossen.
1. Die Drossel (5) des Ansaugventils (1) wird entlastet und die Drossel geöffnet. Es wird
wieder Luft angesaugt.
2. Das Ablassventil (7) schließt und der Druck im System und im Abscheiderbehälter (4) steigt.
