72
Версия 1.4
Основные компоненты
К1---К4 Контактор YA Клапан электромагнитный
М1, М2 Электродвигатель QS Выключатель автоматический
Т Датчик температуры CT1, CT2 Трансформатор тока
I/P Датчик давления R,C RC-цепочка
SB Кнопка аварийной остановки Tr Трансформатор
F1, F2 Предохранитель. i-LOG Контроллер
2.7 Данные электрических подключений
Напряжение (В) Частота (Гц) D30.. D37.. D45.. D55..
Материал кабеля - медь. Сечение жилы кабеля (мм²)
380 50 16 25 35 50
Предохранители (A)
380 50 63 80 100 125
3. Ввод в эксплуатацию
Перед вводом в эксплуатацию необходимо провести процедуру
пусконаладочных работ (ПНР) сертифицированными
специалистами.
3.1 Такелажные работы
Присутствие на изделии вмятин, сколов и прочих повреждений
может привести к прекращению действия гарантии.
B
C
A
D
G
Проверьте визуально отсутствие
повреждения упаковки, если
повреждений нет, поставьте блок
рядом с выбранным местом монтажа
и распакуйте. Перемещение обору-
дования должно проводиться только
при помощи соответствующих
приспособлений или подъёмных
механизмов. Ручной подъём и
перемещение запрещены. Даже в упаков-
ке, держите оборудование в защищенном от
воздействия погодных явлений месте.

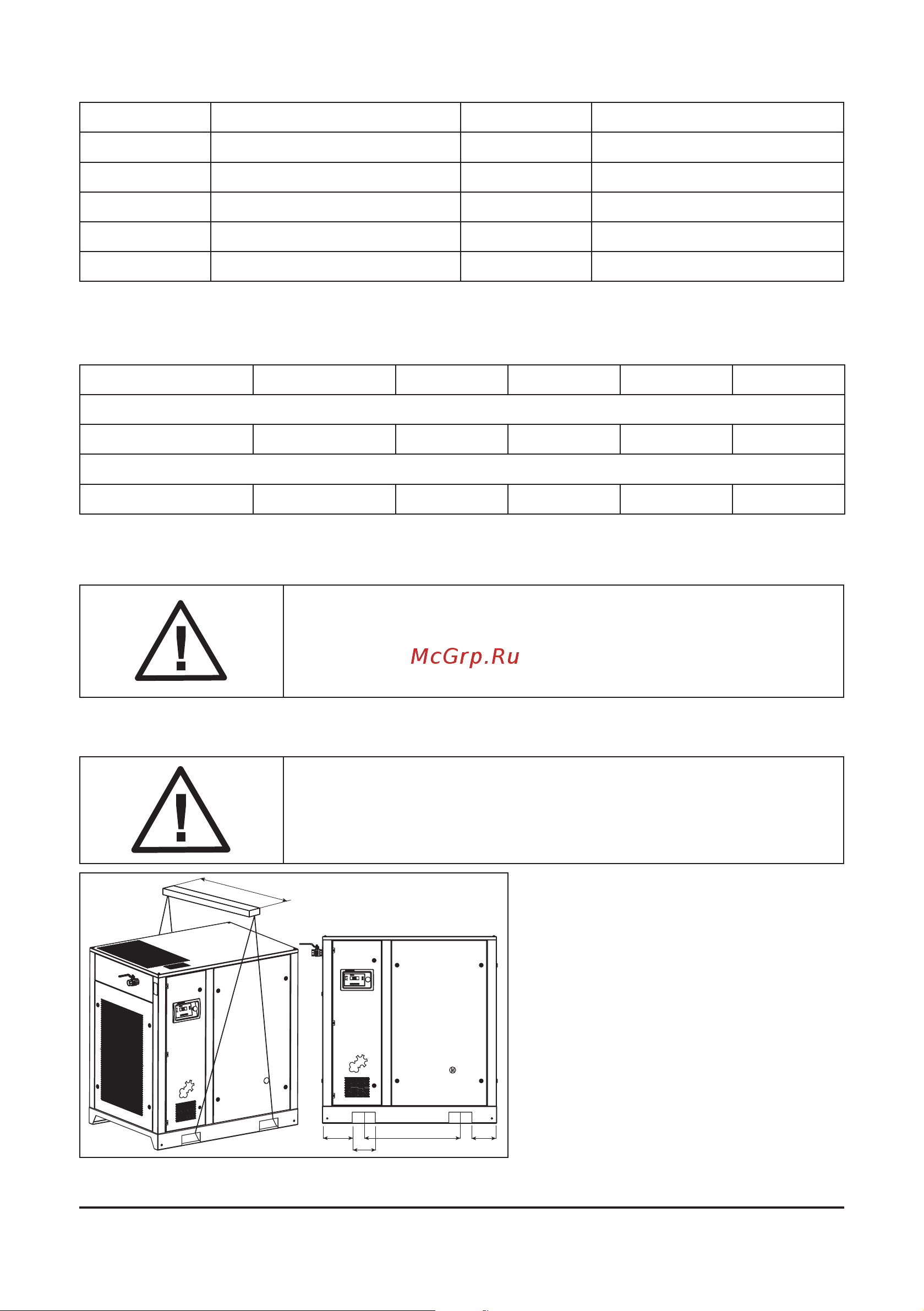

Рис. 3.1 Схема для такелажных работ D30 – D55
