Comprag D-4508 [55/92] Austausch des luft öl separators
![Comprag D-4508 [55/92] Austausch des luft öl separators](/views2/1915017/page55/bg37.png)
55
COMPRAG Schraubenkompressoren D-Serie
5.5 Austausch des Luft/Öl-Separators
1
2
1
Das Separatorbauteil (1) ist innerhalb des
Separatorbehälters angeordnet. Öffnen Sie
das Frontpanel, um es auszutauschen. Lösen
Sie die Schrauben (2) und entfernen Sie sorg-
fältig den Deckel auf der Behälteroberseite.
Lösen Sie dafür bei Bedarf einige Schlauchan-
schlüsse. Entfernen Sie den verbrauchten
Separator und installieren an einen neuen.
Montieren Sie den Behälterdeckel wieder vol-
lständig.

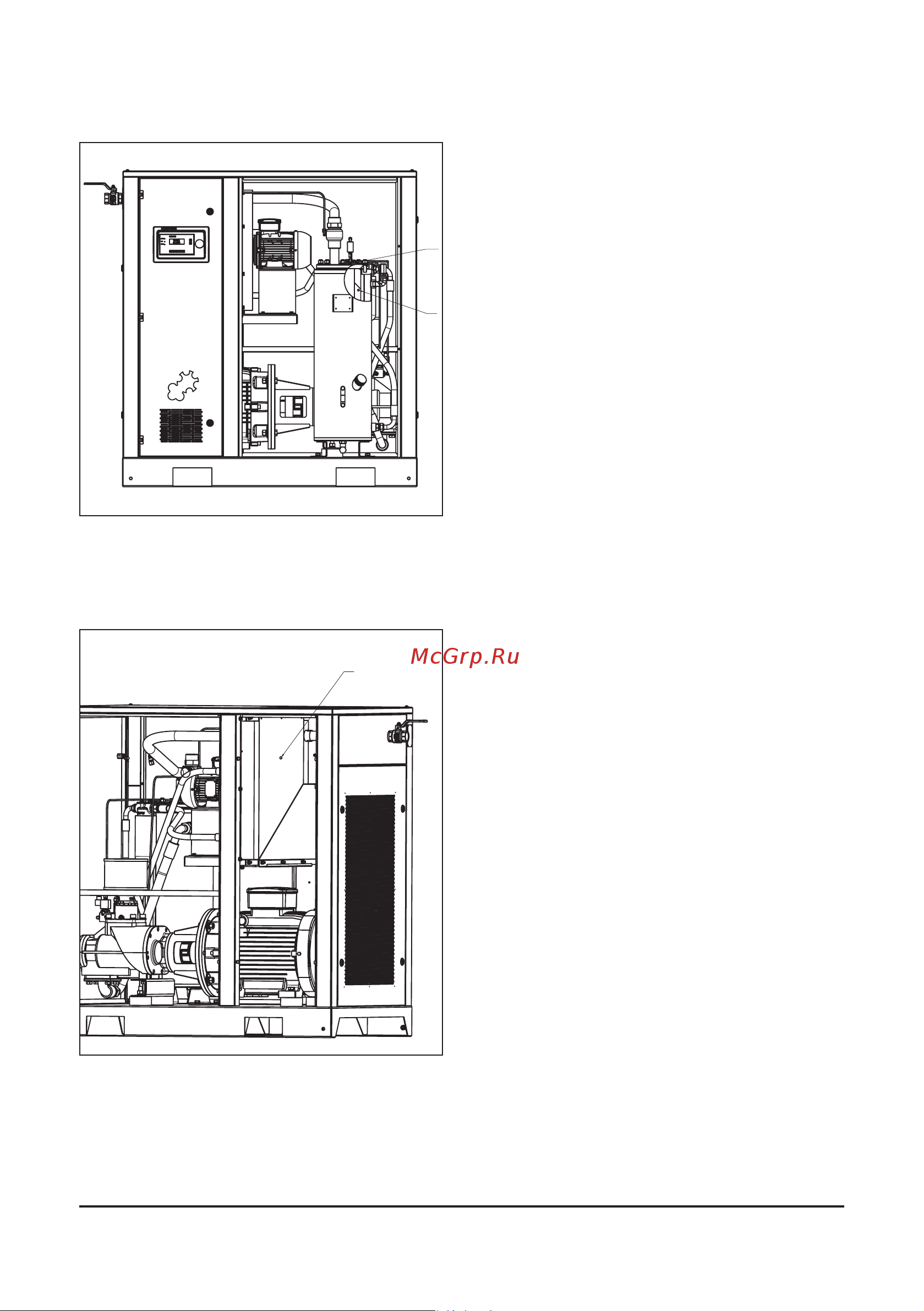

Bild 5.5 Austausch des Luft/Öl-Separator
5.6 Wärmeaustauscher reinigen
Öffnen Sie das Frontpanel um den
Wärmeaustauscher (1) zu erreichen. Reinigen
Sie den Wärmeaustauscher regelmäßig um
die Kühlfuktion optimal zu halten. Entfernen
Sie Staub und Schmutz mit einer weichen
Bürste, dann blasen Sie den Wärmeaustaus-
cher von unten nach oben mit Druckluft ab.
Die Düse sollte im 90° Winkel zu der Kom-
pressorebene gehalten werden.
Fig. 5.6
Wärmeaustauscher reinigen
