43
COMPRAG Schraubenkompressoren D-Serie

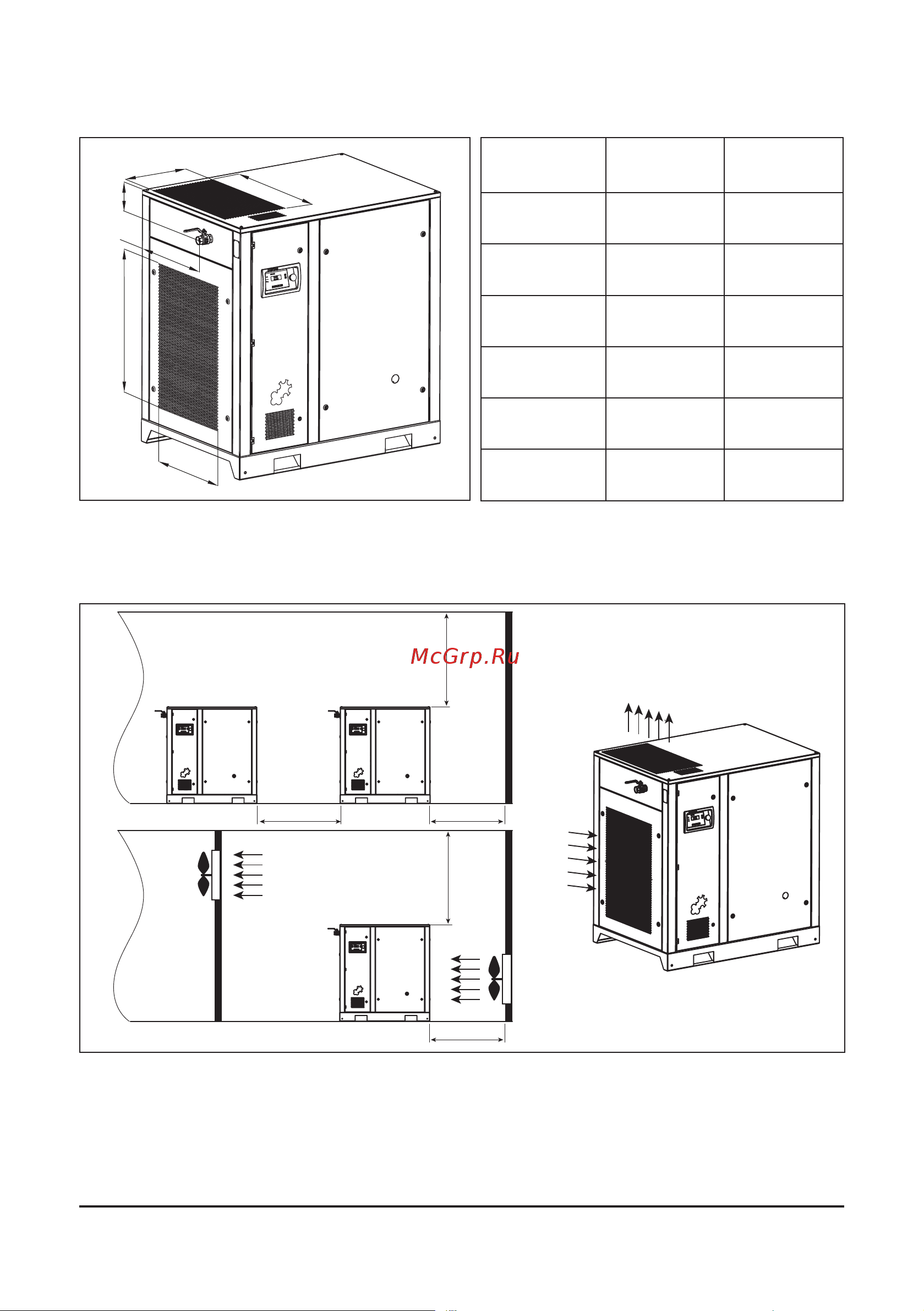

3.3 Einbauabmessungen
1500
1500
1500
1500
1500
2
1
Bild 3.4 Installationsvorschlag D30-D55
1. Luftansaugung
2. Luftablas
B1
A1
A
B
C
D
Modell D30 – D37 D45 – D55
А,
mm
604 874
B,
mm
860 1004
А1,
mm
740 793
B1,
mm
420 473
C,
mm
128 124
D,
mm
693 860
Bild 3.3 Einbauabmessungen D30-D55
3.4
Requirements on installation facility
