83
COMPRAG D-Серия Компрессор воздушный винтовой
АВАР:
ВЕНТ ФАЗА
000.0А
Дисбаланс фаз двигателя вентилятора М2 выше допустимого.
АВАР:
КНОПКА АВАР ОСТ
Компрессор не запускается. Нажата кнопка аварийного останова
Дальнейшая работа без устранения причины возникновения
аварийного сообщения запрещена!

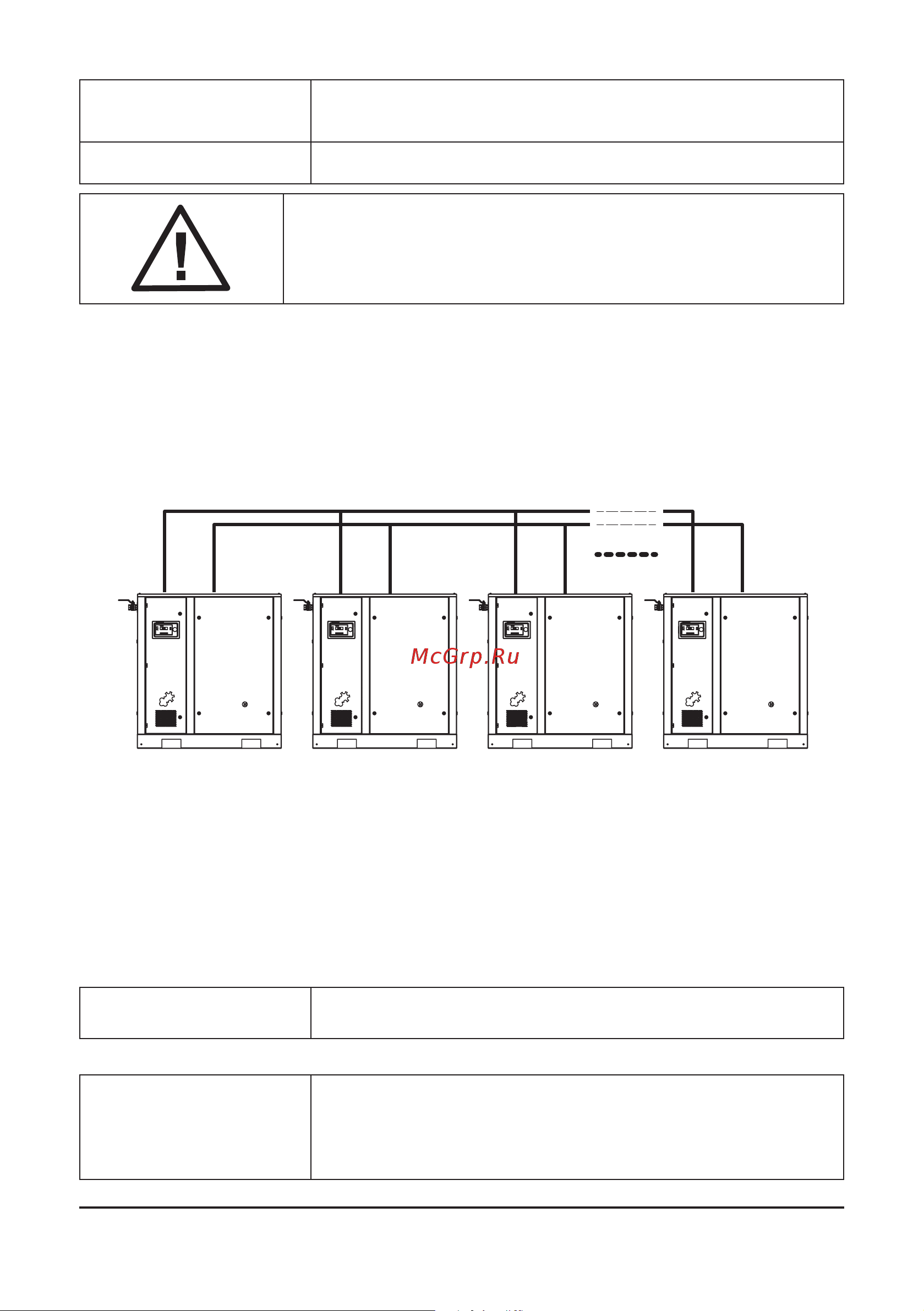

4.1.4 Управление режимом блока и работа в сети
Управление режимом группа(GRP-режим).
Контроллер позволяет объединить несколько компрессоров в группу с помощью порта
RS-485. В группу можно подключать до 16 компрессоров. Компрессор с сетевым адре-
сом «0001»-ведущий, другие ведомые.
Настройка режима (GRP-режим):
1) смотри «РЕЖИМ РАБОТЫ».
2) смотри «SEQ ПАРАМ УСТ».
После настройки этих данных, перезапустите контроллер для обновления. Контроль актив-
ности сети можно проследить в меню «основные параметры», приведённой ниже. Если
компрессор «ведомый»:
RX : -/*
TX : -/*
Передача/прием(*-означает есть прием/передача).
Если компрессор «ведущий», то:
1 -/*-2-3–4
-5-6-7-8-
9-10-11-12-
13-14-15-16
Передача/прием(*-означает есть прием/передача).
AAAA
master
№1
slave
№2
slave
№3
slave
№n
BBBB
