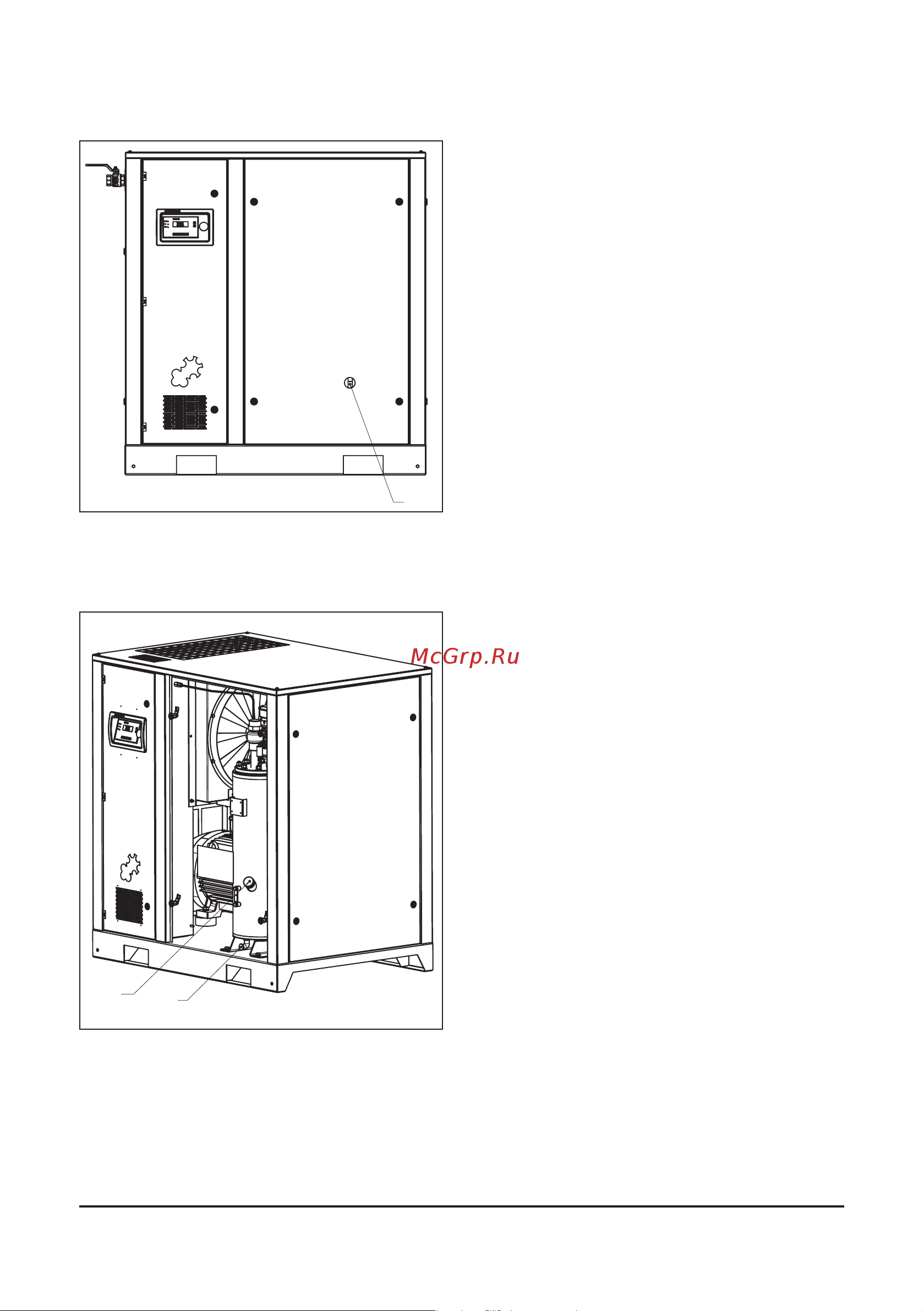

COMPRAG Schraubenkompressoren D-Serie
5.2 Prüfen des Ölstands
1
1
2
Kontrollieren Sie den Ölstand täglich. Um den
Ölstand zu erreichen, stoppen Sie den Kom-
pressor und entfernen Sie das Frontpanel. Der
Ölstand kann visuell am Ölstandsanzeiger (1)
des Kompressors abgelesen werden, wenn dies-
er abgeschaltet ist. Der Ölstand muss immer
im Sichtglas zu erkennen sein. Wenn dies nicht
der Fall ist, muss neues Öl nachgefüllt werden.
Nutzen Sie ein Vorspannungsmessgerät, um die
Spannkraft des Riemens zu prüfen.
Bild 5.2 Ölstandsüberwachung
5.3
Austausch des Öls und der Öllter
Öffnen Sie das Frontpanel und drehen Sie
den Stopfen des Einfüllstutzens (2) eine Um-
drehung im Gegenuhrzeigersinn, um den Sys-
temdruck zu entlüften. Jetzt können Sie den
Stopfen entfernen. Auch den Stopfen des Ab-
lassventils (1) im Boden des Luft-/Ölabschei-
detanks müssen Sie entfernen. Lassen Sie das
Öl in einen separaten Behälter ab, nachdem
Sie das Ablassventil geöffnet haben. Befüllen
Sie nun den Luft-/Ölabscheidetank erneut, bis
der Ölstandsanzeiger mittig im Sichtglas mit
Öl gefüllt ist. Befestigen Sie die Stopfen wieder
an ihren ursprünglichen Positionen.
Bild 5.3.1 Austausch des Öls
