COMPRAG Schraubenkompressoren D-Serie
2.3 Ablaufdiagramm und Hauptkomponenten

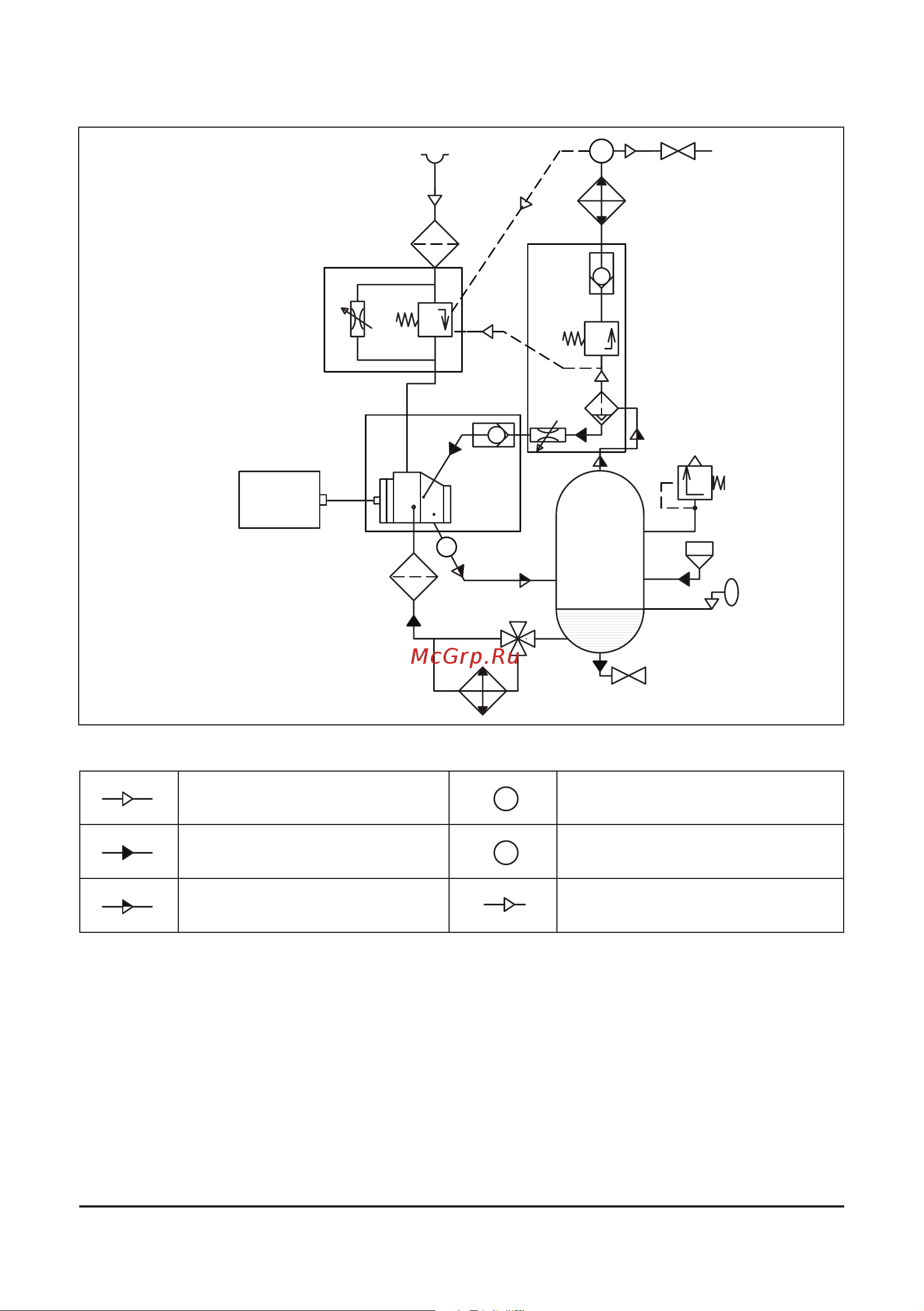

Bild 2.3 Ablaufdiagramm D30–D55
Т
Р
Luftuß
Т
Р
Temperaturfühler
Т
Р
Öluß
Т
Р
Drucksensor
Т
Р
Luft/Öl Gemisch
Т
Р
Pneumatische Steuerleitung
2.4 Funktionsbeschreibung
Luftkreislauf: Die Luft strömt durch den Luftlter (4), öffnet das Einlassventil (5)und strömt
weiter in den Schraubenblock (3) des Kompressors, wo sie komprimiert wird. Das Gemisch
aus komprimierter Luft und Öl wird in den Luft-/Ölabscheidetank (6) geleitet. Danach über
das Mindestdruckventil (11) durch den Wärmeaustauscher (13) zum Ablassventil abgeführt (20).
Ölkreislauf: Die Druckluft zwingt das Öl aus dem Luft-/Ölabscheidetank (6) durch den
Wärmeaustauscher (14) und den Öllter (16) zum Schraubenblock (3) und den Schmier-
