87
COMPRAG D-Серия Компрессор воздушный винтовой
1
1
Снимите лицевую панель. Аккуратно откру-
тите масляный фильтр (1) (допускается ис-
пользовать специальный ключ-съёмник) и
слейте использованное масло из фильтра
в специально подготовленный резерву-
ар. Обязательно смажьте свежим маслом
уплотняющую прокладку на новом фильтре.
Прикрутите фильтр на место. Прикручивай-
те фильтр только вручную. Запустите ком-
прессор и дайте проработать в холостом ре-
жиме несколько минут, пока свежее масло
не разойдётся по системе. Выключите ком-
прессор и проверьте уровень масла. Масло
должно быть по середине смотрового глаз-
ка. При необходимости – долить.

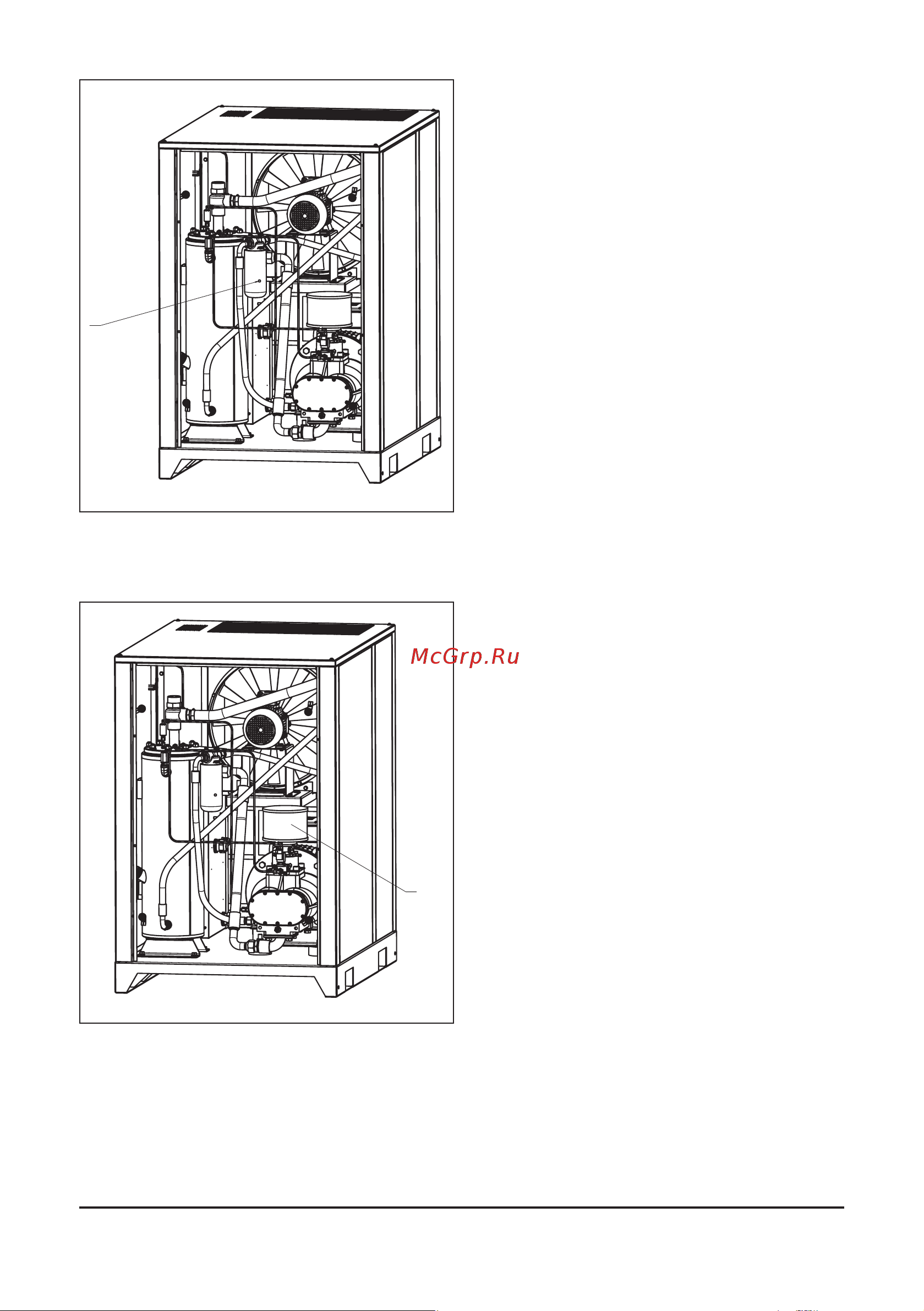

Рис. 5.3.2 Замена масляного фильтра
5.4
Замена воздушного фильтра
Перед заменой фильтра выключите ком-
прессор и отключите его от питания. Сни-
мите лицевую панель. Воздушный фильтр
(1) крепится на всасывающем клапане.
Открутите винт крепёжного хомута. Снимите
старый фильтр. Установите на его место
новый фильтр. Затяните хомут.
Рис. 5.4 Замена воздушного фильтра
