80
19
18
501
502
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
20
21
22
23
24
28
3
29
30
25
26
27
31
32
33
38
35
36
37
-1
40
41
36
35
34
39
503
504
37
-2

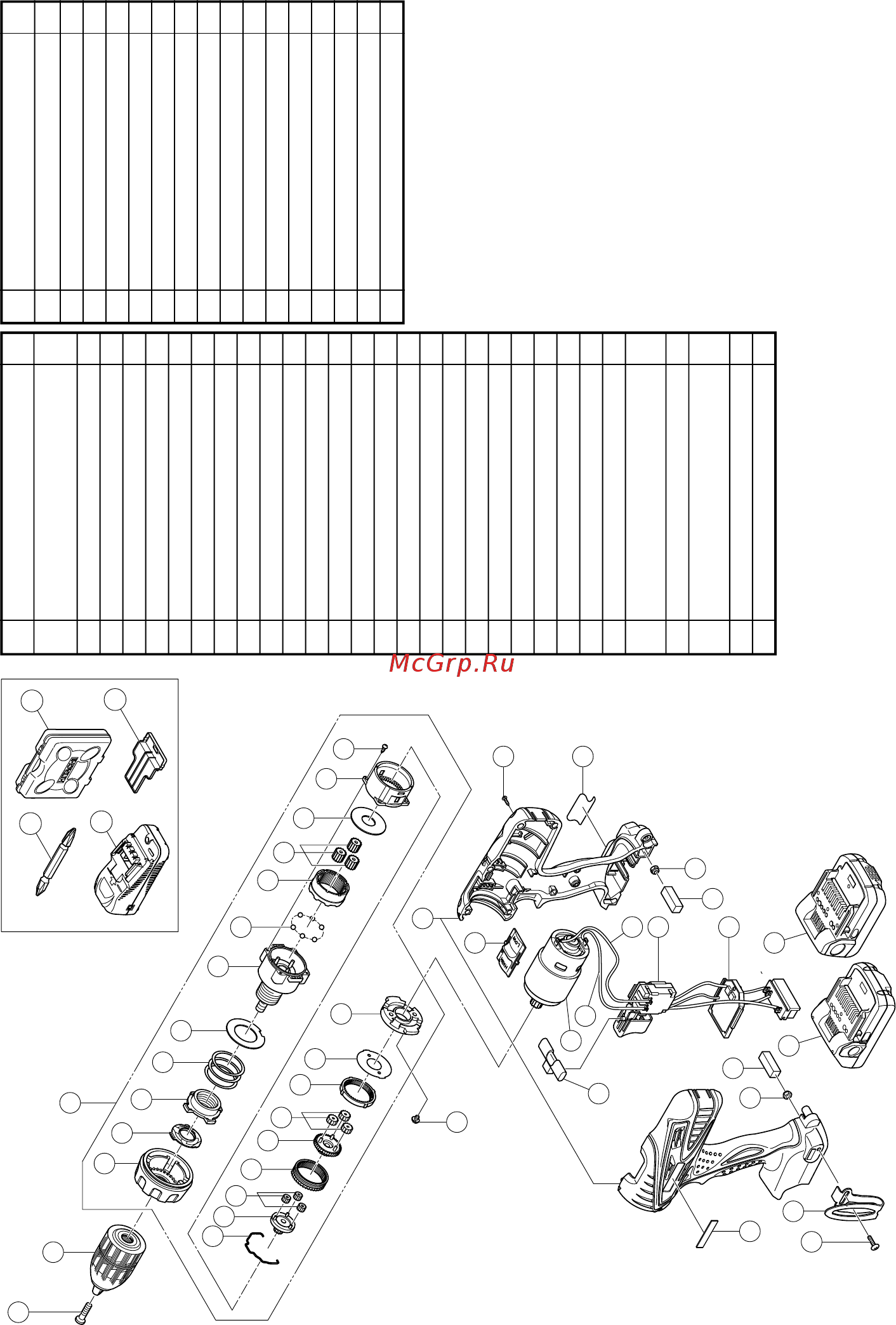

Item
Part Name
Q’TY
No.
1
SPECIAL SCREW (LEFT HAND)
M6
×
23
1
2 KEYLESS CHUCK 13MM 1
3 GEAR BOX ASS'Y 1
4 CLUTCH DIAL 1
5 CLICK SPRING 1
6 NUT 1
7 SPRING 1
8 WASHER (D) 1
9 FRONT CASE 1
10 STEEL BALL D5 6
11 RING GEAR 1
12 PLANET GEAR (C) 3
13 WASHER(A) 1
14 REAR CASE 1
15 TAPPING SCREW D3
×
12 4
16 SHIFT ARM 1
17 PINION(C) 1
18 PLANET GEAR (B) 3
19 SLIDE RING GEAR (B) 1
20 PINION (B) 1
21 PLANET GEAR (A) 3
22 FIRST RING GEAR 1
23 WASHER (B) 1
24 MOTOR SPACER 1
25 HOUSING (A) (B) SET 1
26
TAPPING SCREW (W/FLANGE)
D3
×
16
9
27 NAME PLATE 1
28
MACHINE SCREW
(W/SP. WASHER) M4
×
6
2
29 TRUSS HD. SCREW M4 1
30 HOOK 1
Item
Part Name
Q’TY
No.
31 HITACHI LABEL 1
32 PUSH BUTTON 1
33 MOTOR 1
34 INTERNAL WIRE 1
35 LOCK NUT M4 2
36 PACKING 2
37-1 BATTERY (BSL1815) 2
37-2 BATTERY (BSL1415) 2
38 SHIFT KNOB 1
39 INTERNAL WIRE (RED) 140L 1
40 DC SPEED CONTROL SWITCH 1
41 CONTROLLER TERMINAL 1
501 PLUS DRIVER BIT (C) 1
502 CHARGER (UC18YGSL) 1
503 CASE 1
504 BATTERY COVER 1
11Back_DS14DSFL_EE 6/8/10, 7:09 PM80

Содержание

Item No 1 2 3 4 5 6 7 8 Item No Part Name SPECIAL SCREW LEFT HAND M6 x 23 KEYLESS CHUCK 13MM GEAR BOX ASS Y 1 1 1 CLUTCH DIAL 1 CLICK SPRING NUT 1 SPRING WASHER D 1 1 1 Part Name QTY 31 32 HITACHI LABEL 1 PUSH BUTTON 1 33 MOTOR INTERNAL WIRE LOCK NUT M4 1 34 35 1 2 36 PACKING 37 1 BATTERY BSL1815 2 37 2 BATTERY BSL1415 38 SHIFT KNOB 2 2 1 9 10 FRONT CASE 1 39 INTERNAL WIRE RED 140L 1 STEEL BALL D5 40 DC SPEED CONTROL SWITCH 1 11 12 RING GEAR PLANET GEAR C 6 1 13 14 15 16 TAPPING SCREW D3 x 12 SHIFT ARM 17 18 19 PINIONIC PLANET GEAR B SLIDE RING GEAR B 1 20 PINION B 1 21 PLANET GEAR A 3 22 FIRST RING GEAR WASHER B 1 1 MOTOR SPACER HOUSING A B SET 1 9 27 TAPPING SCREW W FLANGE D3 x 16 NAME PLATE 28 MACHINE SCREW W SP WASHER M4 x 6 2 23 24 25 26 29 30 3 41 CONTROLLER TERMINAL 501 PLUS DRIVER BIT C 1 1 WASHER A 1 502 CHARGER UC18YGSL 1 REAR CASE 1 4 503 CASE 1 b04 BATTERY COVER 1 1 3 1 1 1 TRUSS HD SCREW M4 1 HOOK 1
