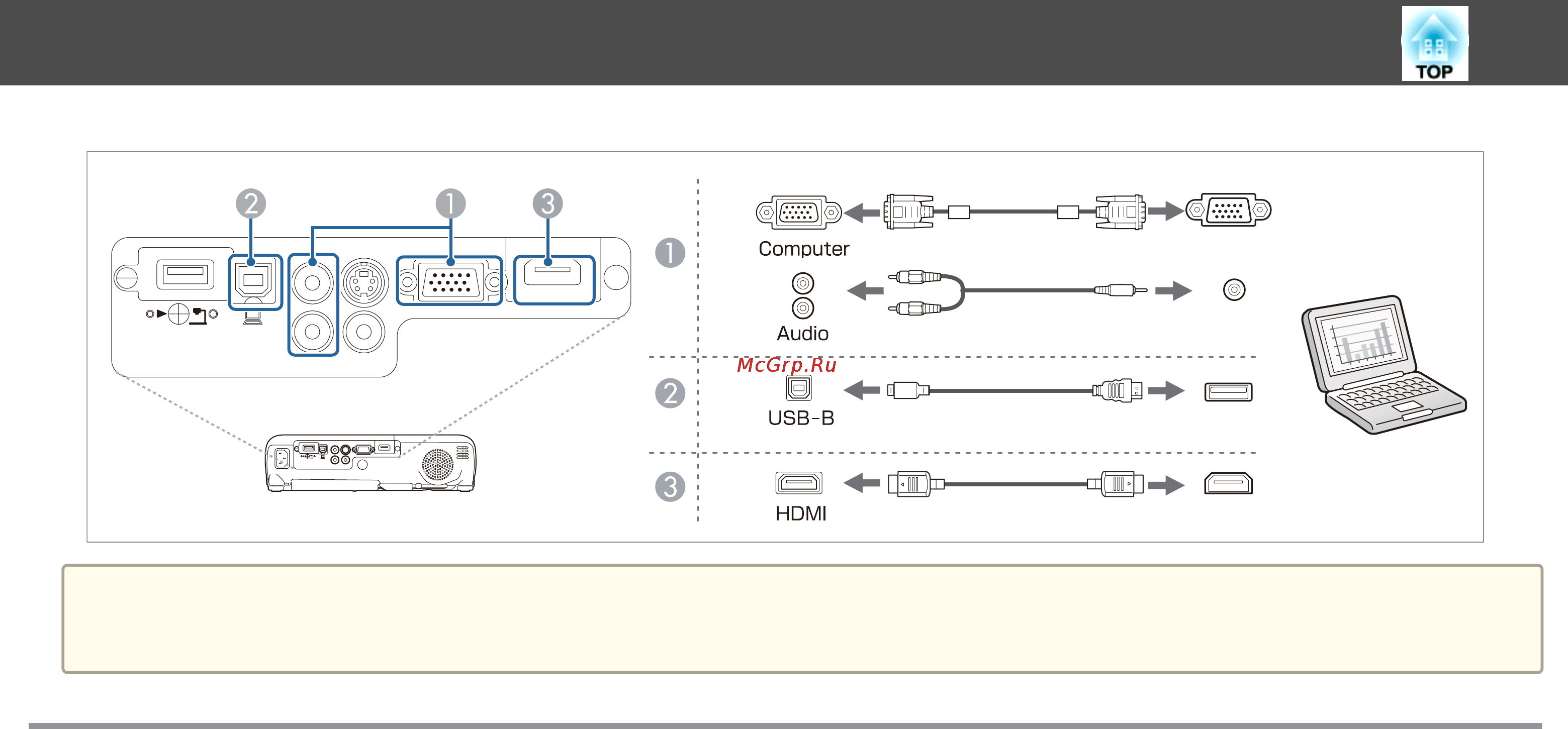

Проектор можно подключить к компьютеру для проецирования с него изображений с помощью кабеля USB. Эта функция называется USB Display
(отображение через USB).
s "Проецирование с использованием USB Display" стр.34
Подключение устройств USB
К проектору можно подключать такие устройства, как дополнительные камеры для документов, накопители USB, а также USB-совместимые жесткие
диски и цифровые камеры.
С помощью кабеля USB, входящего в комплект поставки USB-устройства, подключите USB-устройство к порту USB-A на проекторе.
Подключение оборудования
27
