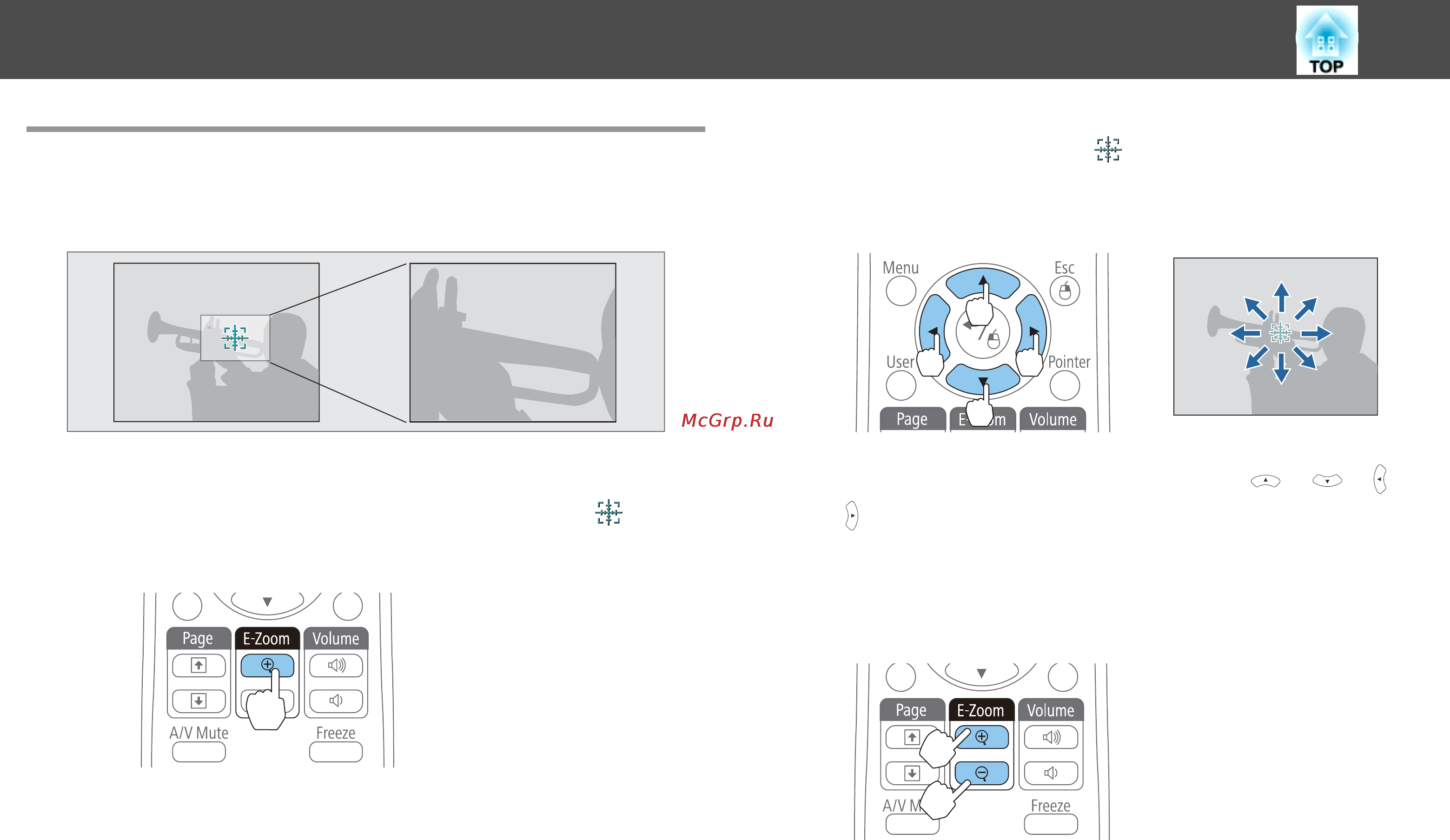

Увеличение части изображения (E-Zoom)
Эта возможность полезна для увеличения изображений, чтобы их
можно было лучше рассмотреть.
a
Запустите E-Zoom.
Нажмите кнопку [
z], чтобы вывести перекрестие ( ).
Пульт дистанционного
управления
b
Переместите перекрестие ( ) на участок изображения,
который нужно увеличить.
Пульт дистанционного
управления
При одновременном нажатии двух кнопок [ ], [ ], [ ] и
[
] курсор можно двигать по диагонали.
c
Увеличение.
Пульт дистанционного
управления
Кнопка [z]: при каждом нажатии
область увеличивается. Для
быстрого увеличения следует
удерживать кнопку в нажатом
положении.
Кнопка [x]: при каждом нажатии
увеличенная область уменьшается.
Кнопка [Esc]: отмена функции E-
Zoom.
Функции проецирования
57
