Epson EH-TW490 [40/138] Нажмите кнопку
![Epson EH-TW490 [40/138] Нажмите кнопку](/views2/1098857/page40/bg28.png)
a

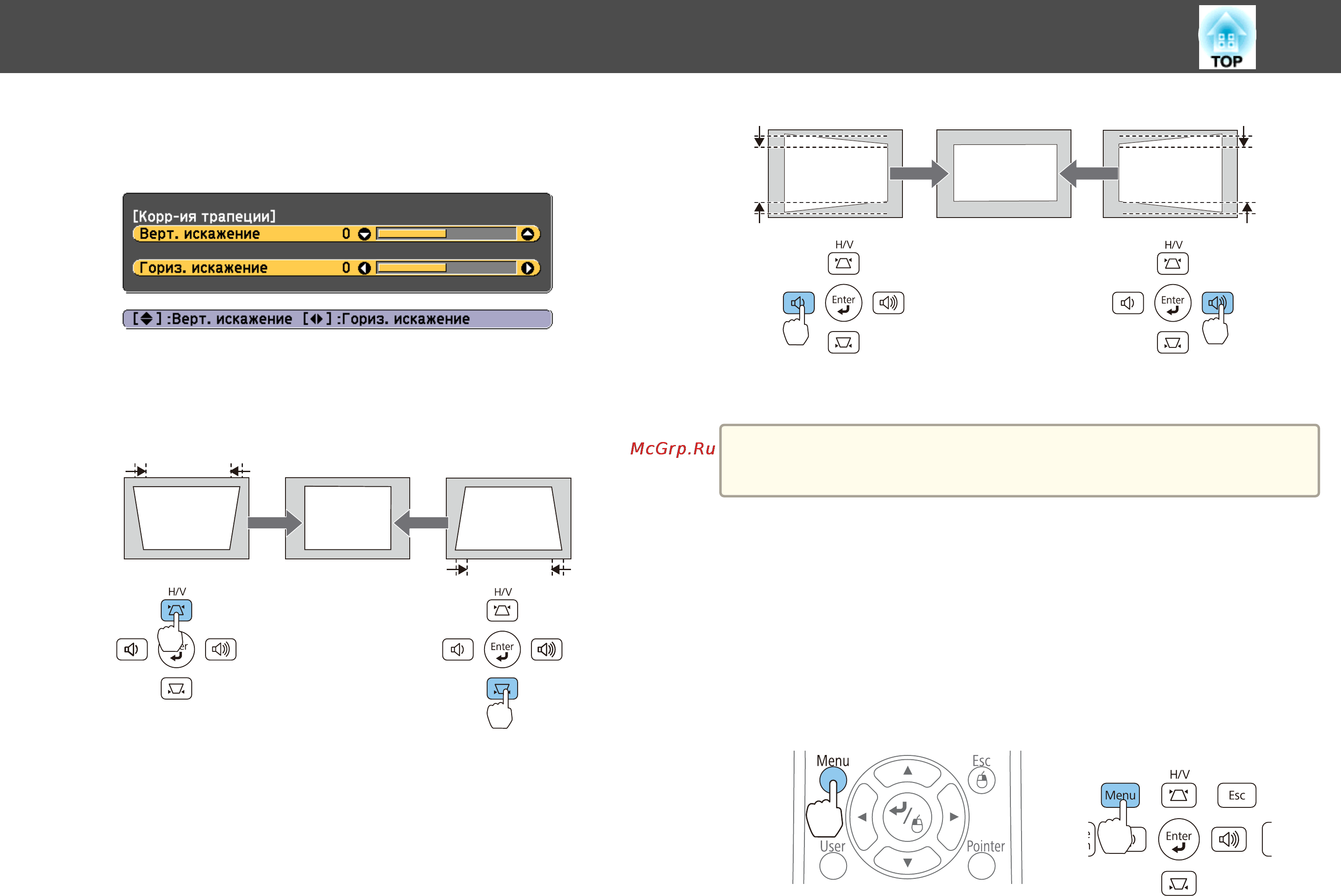

Нажмите кнопку [
w
] или [
v
] на панели управления во время
проецирования, чтобы открыть экран Корр-ия трапеции.
b
Для корректировки трапециедальных искажений нажимайте
следующие кнопки.
Для корректировки вертикальных искажений нажмите кнопку
[
w] или [v].
Для устранения горизонтальных искажений нажимайте кнопки
[
a]/[b].
a
Настроить коррекцию Гор/вер.искаж. можно в меню Настройка.
s Настройки - Корр-ия трапеции - Гор/вер.искаж. стр.79
Quick Corner
Эта функция позволяет корректировать вручную отдельно каждый из
четырех углов проецируемого изображения.
a
Нажмите кнопку [Menu] во время проецирования.
s "Использование меню Настройка" стр.73
Использование пульта
дистанционного управления
Использование панели
управления
Настройка проецируемых изображений
40
