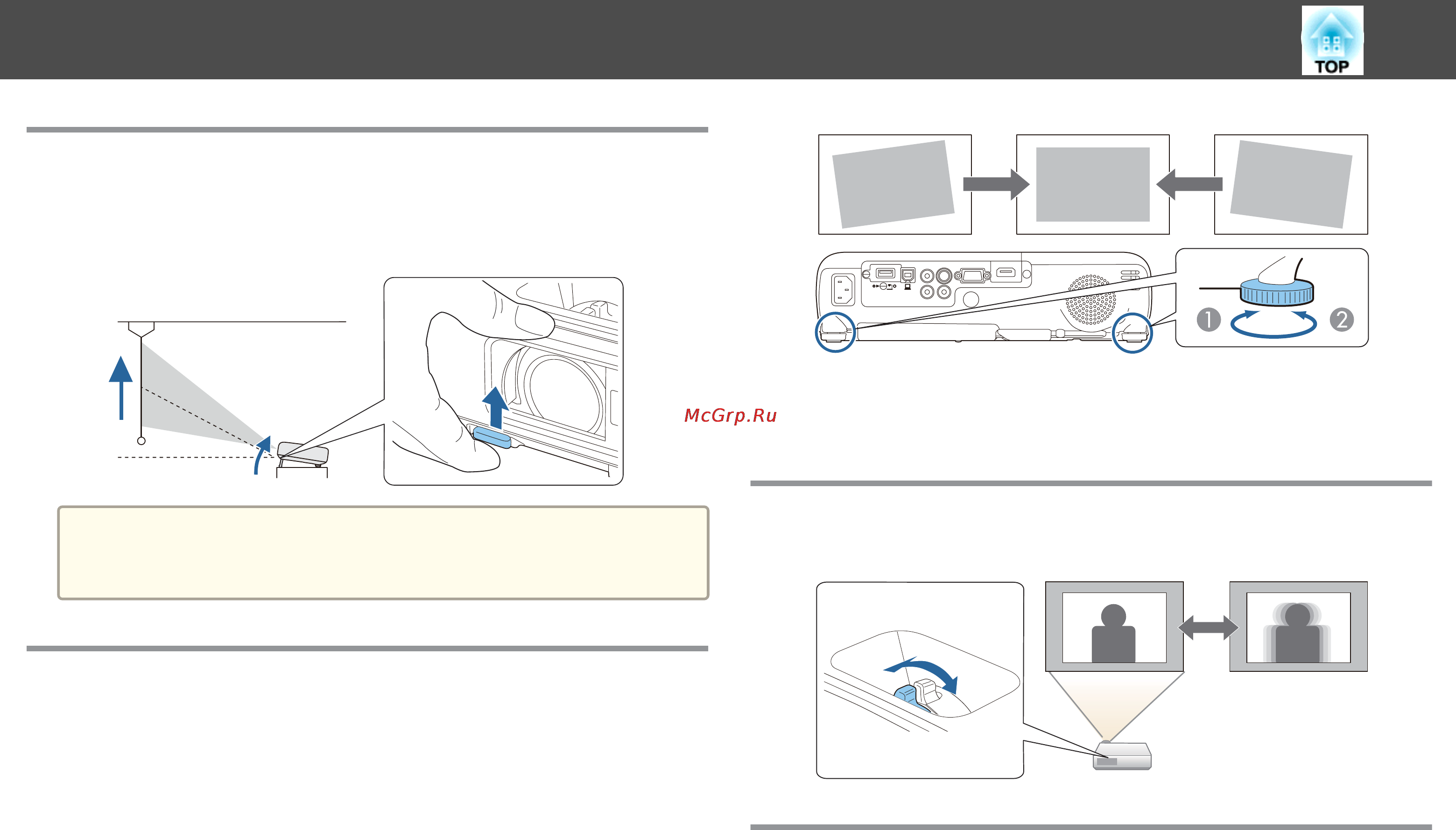

Регулировка положения изображения
Нажмите на рычаг опоры для регулировки высоты передней
регулируемой опоры. Для регулировки положения изображения угол
наклона проектора можно изменять на величину до 12 градусов.
a
Чем больше угол наклона, тем сложнее фокусировка. Установите
проектор таким образом, чтобы требовался наклон только на
небольшой угол.
Регулировка горизонтального наклона
Для регулировки горизонтального наклона проектора отрегулируйте
высоту передней опоры.
A
Отрегулируйте заднюю опору.
B
Отрегулируйте заднюю опору.
Регулировка фокуса
Для корректировки фокуса используется фокусное кольцо.
Регулировка громкости
Для регулировки громкости можно использовать один из следующих
методов.
Настройка проецируемых изображений
43
