Автоматическое обнаружение входящих
сигналов и смена проецируемого изображения
(поиск источника)

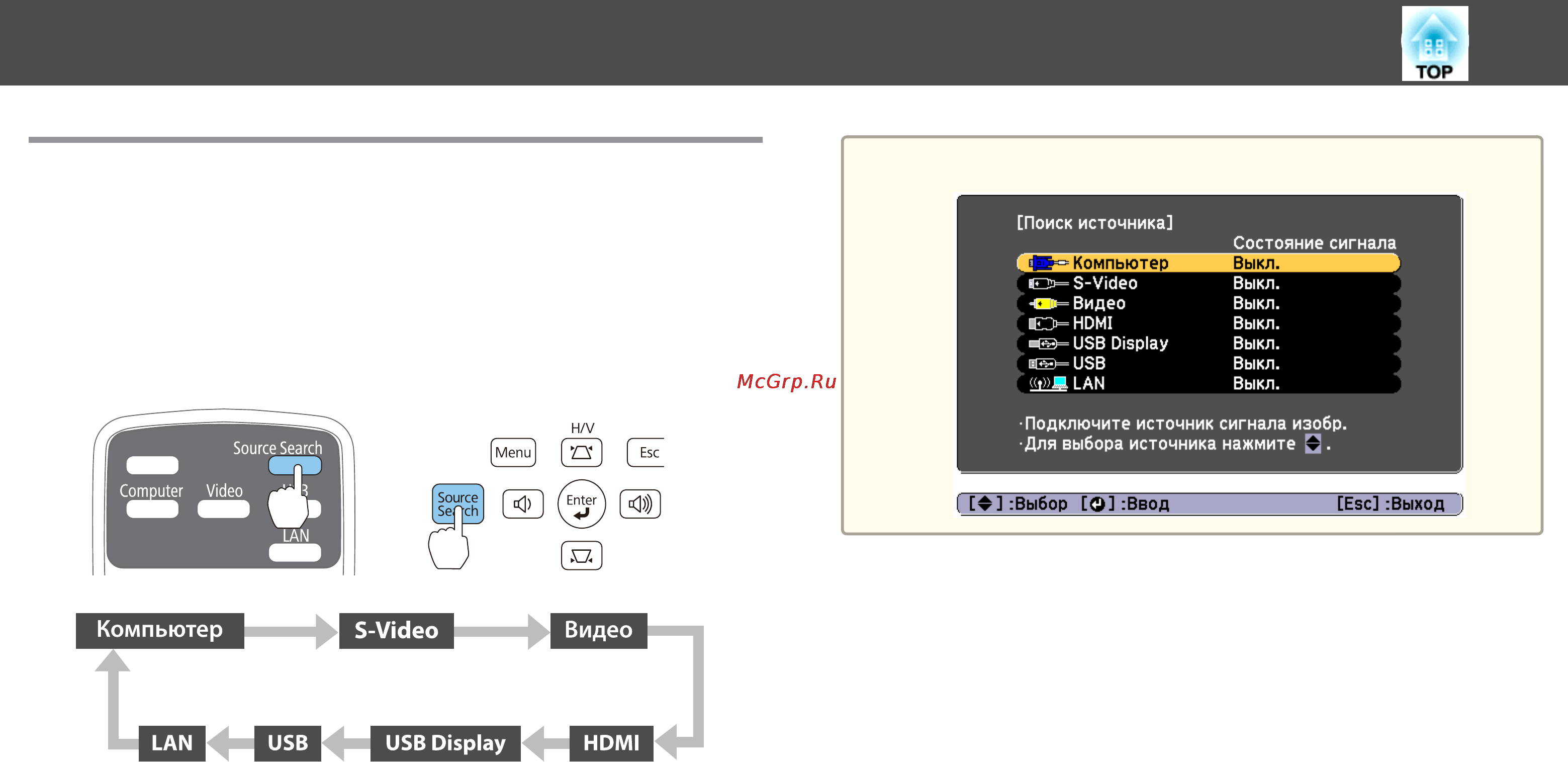

Для проецирования изображений с порта, на который в данный
момент поступает сигнал, нажмите кнопку [Source Search].
Использование пульта
дистанционного управления
Использование панели
управления
Если подключены два и более источников изображения, нажимайте
кнопку [Source Search], пока не появится нужное.
Перед выполнением этой операции подключите видеоаппаратуру и
запустите воспроизведение.
a
Если на входе нет сигнала, выводится следующий экран.
Проецирование изображений
33
