Epson EH-TW490 [45/138] Настройка проецируемых изображений
![Epson EH-TW490 [45/138] Настройка проецируемых изображений](/views2/1098857/page45/bg2d.png)

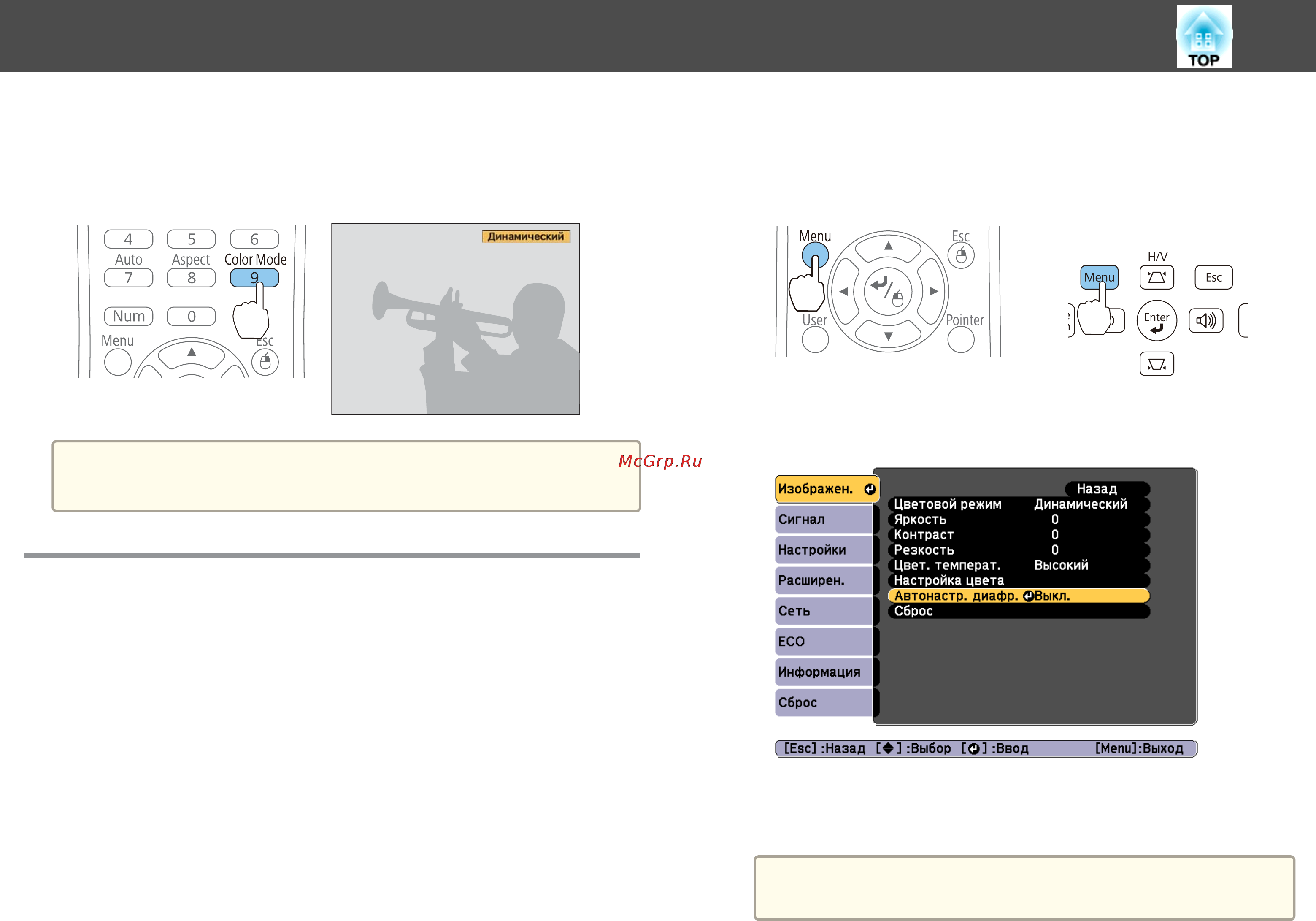

При каждом нажатии кнопки [Color Mode] на экране отображается
название Цветовой режим и происходит смена Цветовой режим.
Пульт дистанционного
управления
a
Настроить Цветовой режим можно в меню Настройка.
s Изображен. - Цветовой режим стр.76
Настройка Автонастр. диафр.
Автоматическая настройка светимости в соответствии с яркостью
изображения позволяет получать глубокие, богатые картинки.
a
Нажмите кнопку [Menu].
s "Использование меню Настройка" стр.73
Использование пульта
дистанционного управления
Использование панели
управления
b
Выберите пункт Автонастр. диафр. в меню Изображен.
c
Выберите пункт Нормальная или Выс. скорость.
Настройки сохраняются для каждого цветового режима.
a
В режиме Выс. скорость яркость изображения будет
регулироваться в соответствии изменением изображений.
Настройка проецируемых изображений
45
