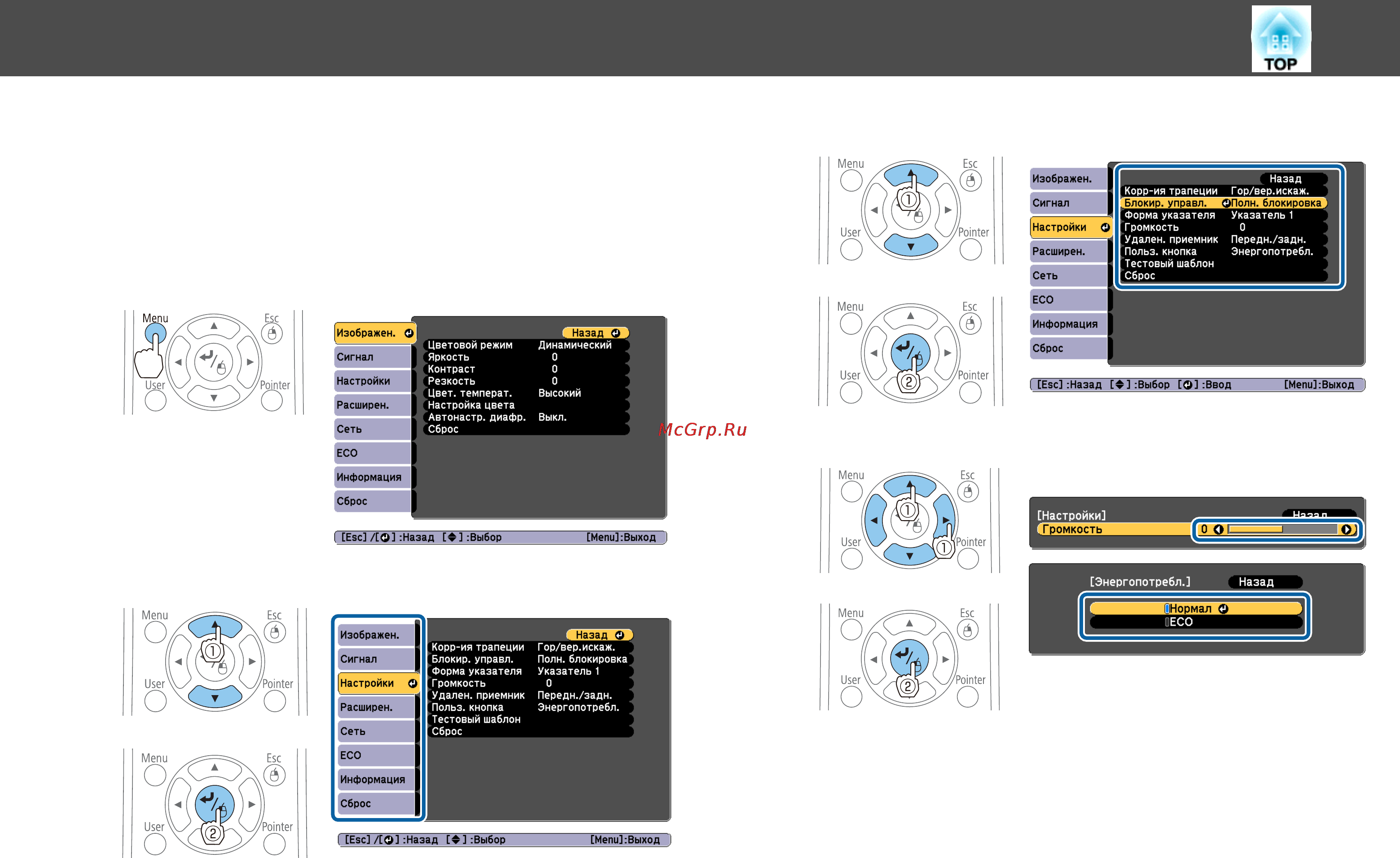

В этом разделе поясняется использование меню Настройка.
Далее описано выполнение процедур с помощью пульта
дистанционного управления, однако их можно выполнить и с панели
управления проектором. Доступные кнопки и их функции можно
проверить в руководстве в меню.
a
Откройте экран Настройка.
b
Выберите пункт меню.
c
Выберите пункт подменю.
d
Измените значения параметров.
e
Для завершения настройки нажмите кнопку [Menu].
Использование меню Настройка
73
