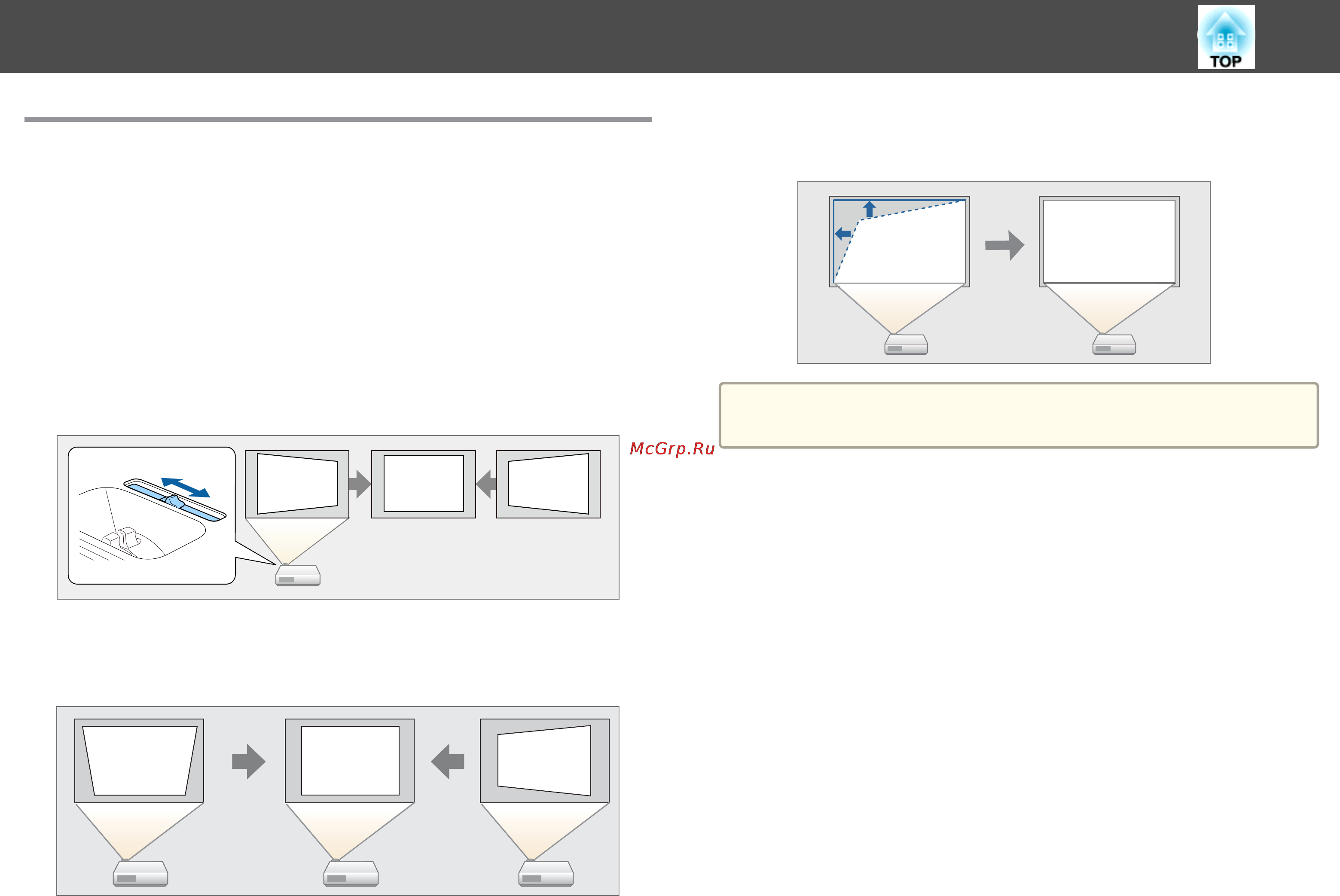

Коррекция трапецеидальных искажений
Для коррекции трапецеидальных искажений можно использовать один
из следующих методов.
• Автоматическая коррекция (Верт. автокоррекция)
Автоматическая коррекция вертикальных трапецеидальных
искажений.
• Корректировка вручную (регулятор горизонтальных
трапецеидальных искажений)
Корректировка горизонтальных трапецеидальных искажений вручную
с помощью регулятора горизонтальных трапецеидальных
искажений.
• Корректировка вручную (Гор/вер.искаж.)
Независимая коррекция искажений по вертикали и по горизонтали
вручную.
• Коррекция вручную (Quick Corner)
Независимая коррекция четырех углов вручную.
a
При коррекции трапецеидальных искажений проецируемое
изображение может уменьшаться.
