ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
92 rus

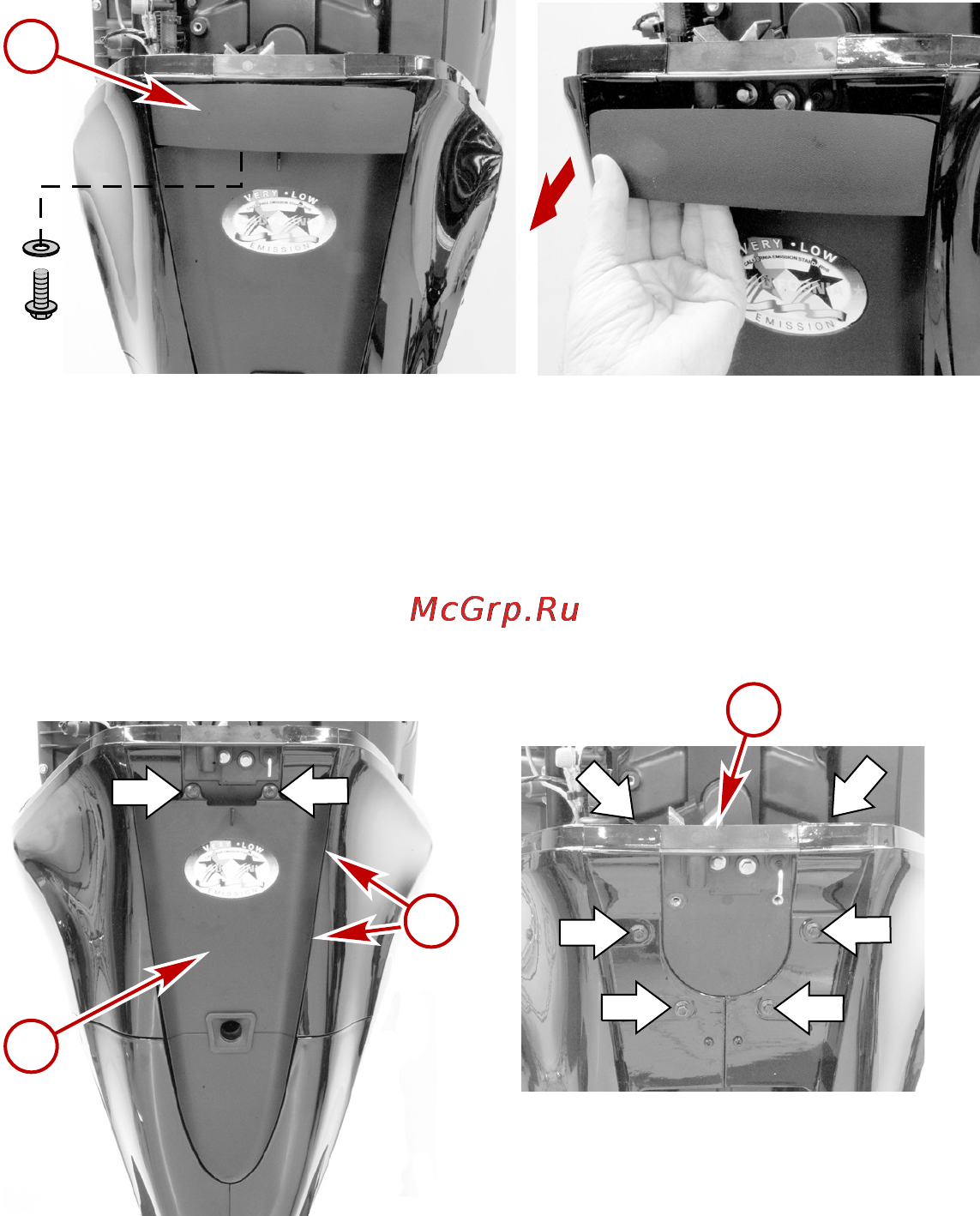

2. Вытяните задний угол защелки, чтобы освободить заднюю крышку. Снимите защелку заднего
кожуха.
a - Задняя защелка кожуха
3. Выньте два винта, закрепляющие заднюю крышку. Правильно расположите две стрелки (точки
извлечения) на задней крышке. Воспользуйтесь отверткой с тонким шлицем и снимите крышку.
Снимите заднюю крышку.
4. Выньте шесть винтов, удерживающих фиксатор кожуха, и снимите фиксатор. Сохраните две
шестигранные гайки, которые используются для фиксации двух верхних винтов.
a - Задняя крышка
b - Точка извлечения (стрелка)
c - Фиксатор кожуха
СНЯТИЕ И ОСМОТР СВЕЧИ ЗАЖИГАНИЯ
1. Отсоедините соединители жгута проводки от обмотки жгутов.
29740
a
a
b
c
29739
