ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 85

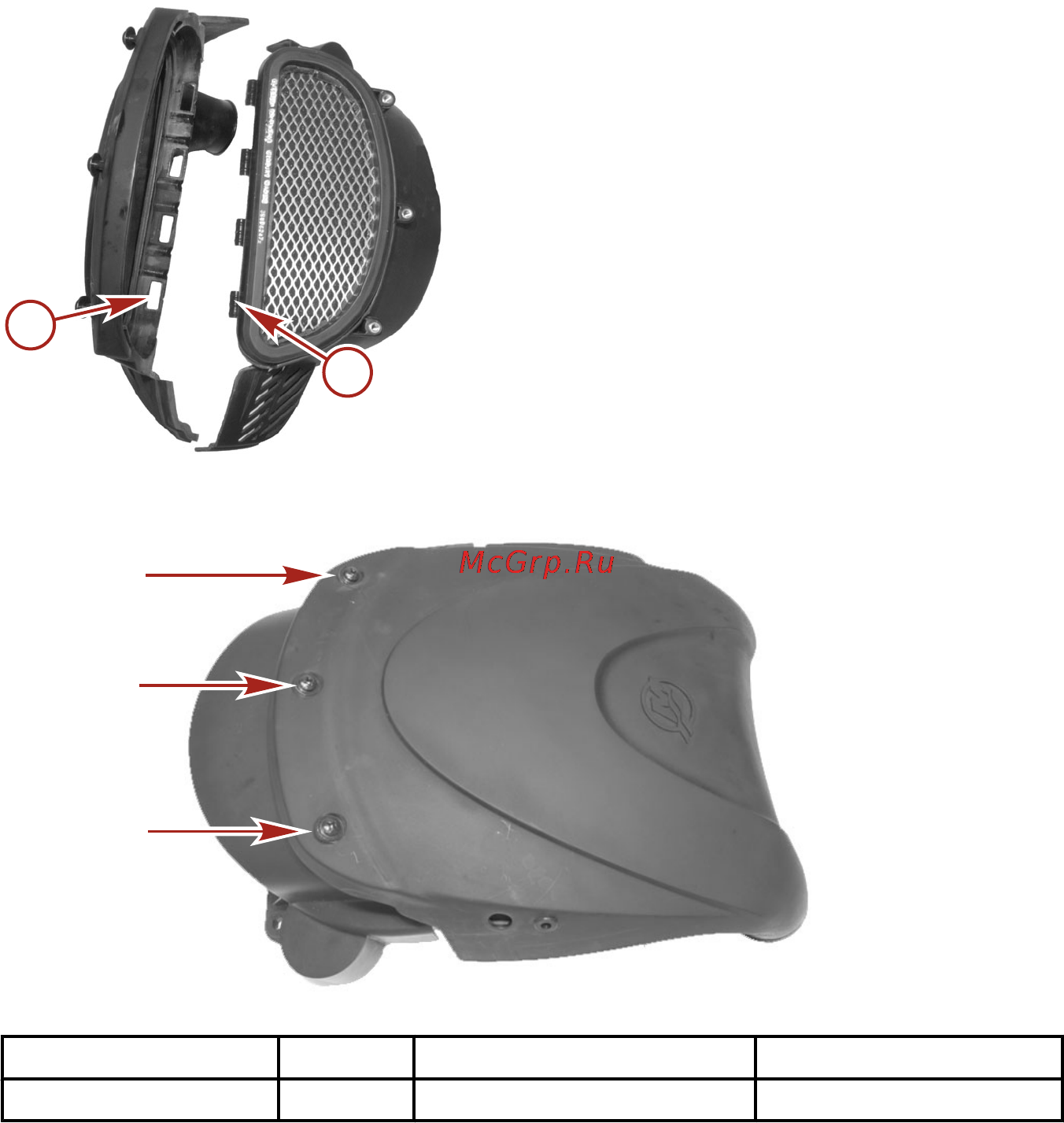

2. Установите верхнюю половину подузла крышки маховика на нижнюю половину подузла крышки
маховика. Убедитесь в том, что отверстие защелки в верхней крышке маховика правильно
совместилось с нижней крышкой маховика.
a - Отверстие защелки в верхней крышке ма‐
ховика
b - Защелка на нижней крышке маховика
3. Соедините оба подузла и вставьте три винта. Затяните три винта до заданного крутящего
момента.
14309
Описание Нм фунто-дюйм. фунто-фут.
Винт 6 53
4. Установите крышку маховика на резонатор и передний монтажный штырь.
5. Совместите задние отверстия для болтов на крышке маховика с задними монтажными штырями.
a
b
14314
