ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 105

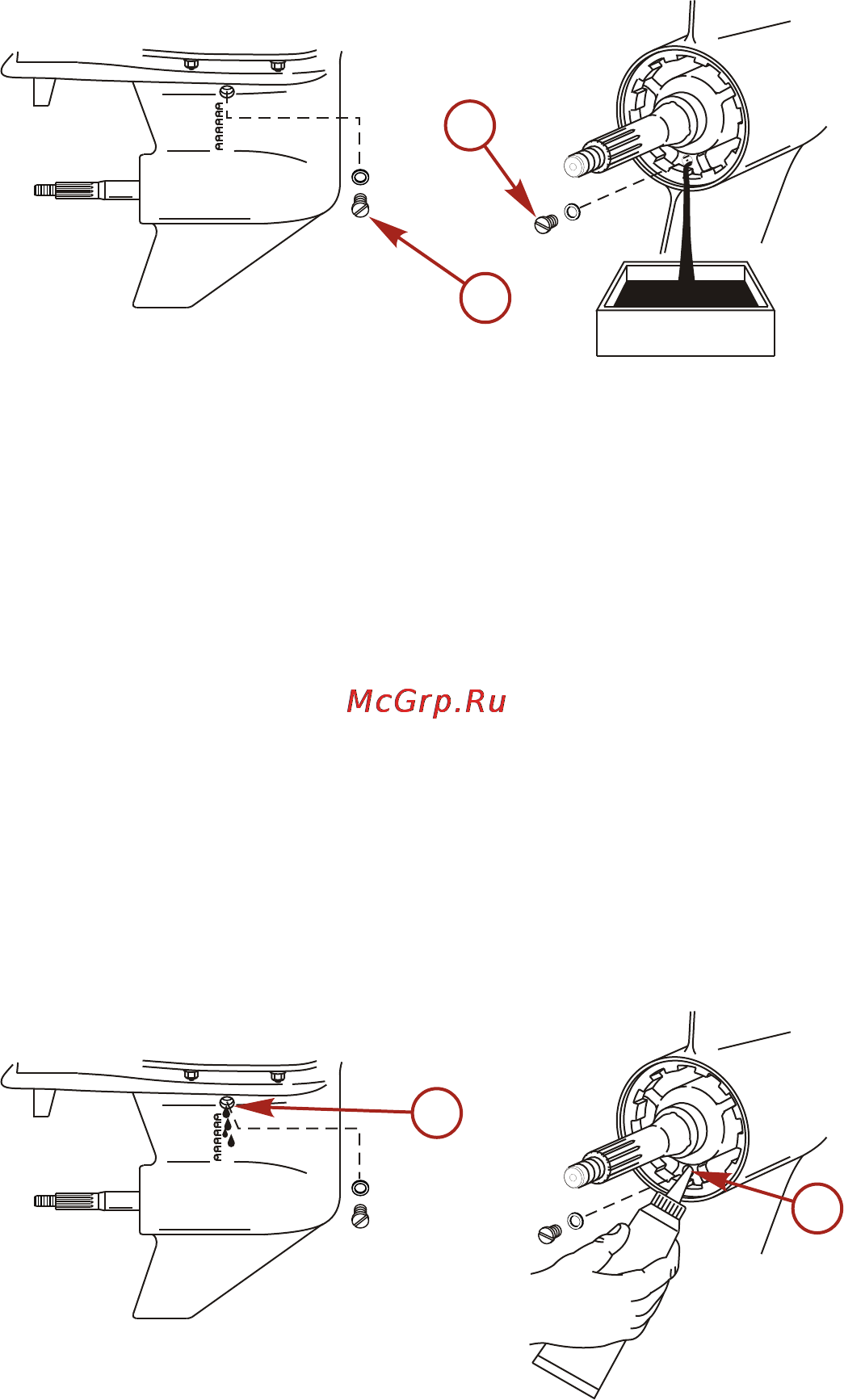

4. Снимите заглушку вентиляционного отверстия и пробку отверстия для заливки и слива масла и
слейте масло.
a - Заглушка вентиляционного отверстия
b - Пробка отверстия для заливки и слива масла
ОБЪЕМ СМАЗКИ КОРОБКИ ПЕРЕДАЧ
Объем смазки коробки передач составляет примерно 970 мл (32,8 жид. унций) для коробок передач
правостороннего вращения и 900 мл (30,4 жид. унций) для коробок передач левостороннего вращения.
ОБЪЕМ СМАЗКИ ДЛЯ КОРОБКИ ПЕРЕДАЧ
Объем смазки для коробки передач составляет примерно970 мл (32,8 жид. унций).
РЕКОМЕНДАЦИИ ПО СМАЗЫВАНИЮ КОРОБКИ ПЕРЕДАЧ
Высокоэффективное средство для смазки Мercury или Quicksilver.
ПРОВЕРКА УРОВНЯ И ДОЛИВКА МАСЛА В КОРОБКУ ПЕРЕДАЧ
1. Установите подвесной двигатель вертикально в рабочее положение.
2. Снимите заглушку вентиляционного отверстия/уплотнительную шайбу.
3. Снимите пробку отверстия для заливки и слива масла. Вставьте трубку подвода масла в заливное
отверстие и добавляйте масло, пока оно не появится у вентиляционного отверстия.
a -
Вентиляционное отверстие
b - Заливное отверстие
ВАЖНАЯ ИНФОРМАЦИЯ: Замените поврежденные уплотнительные шайбы.
a
b
22692
a
b
22693
