Mercury Marine ME F 150 CXL Verado [91/121] Воздушный фильтр
![Mercury Marine ME F 150 CXL Verado [91/121] Воздушный фильтр](/views2/1099975/page91/bg5b.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 83
Воздушный фильтр
Воздушный фильтр расположен внутри узла крышки маховика. Воздушный фильтр захватывает
переносимые по воздуху частицы, которые могут повредить элементы двигателя. Конструкция
воздушного фильтра позволяет обеспечить максимальный неограниченный воздушный поток во время
эксплуатации двигателя.
СНЯТИЕ ВОЗДУШНОГО ФИЛЬТРА
1. Снимите продувочный шланг FSM (модуля топливной системы) и патрубок сапуна двигателя с
крышки маховика.

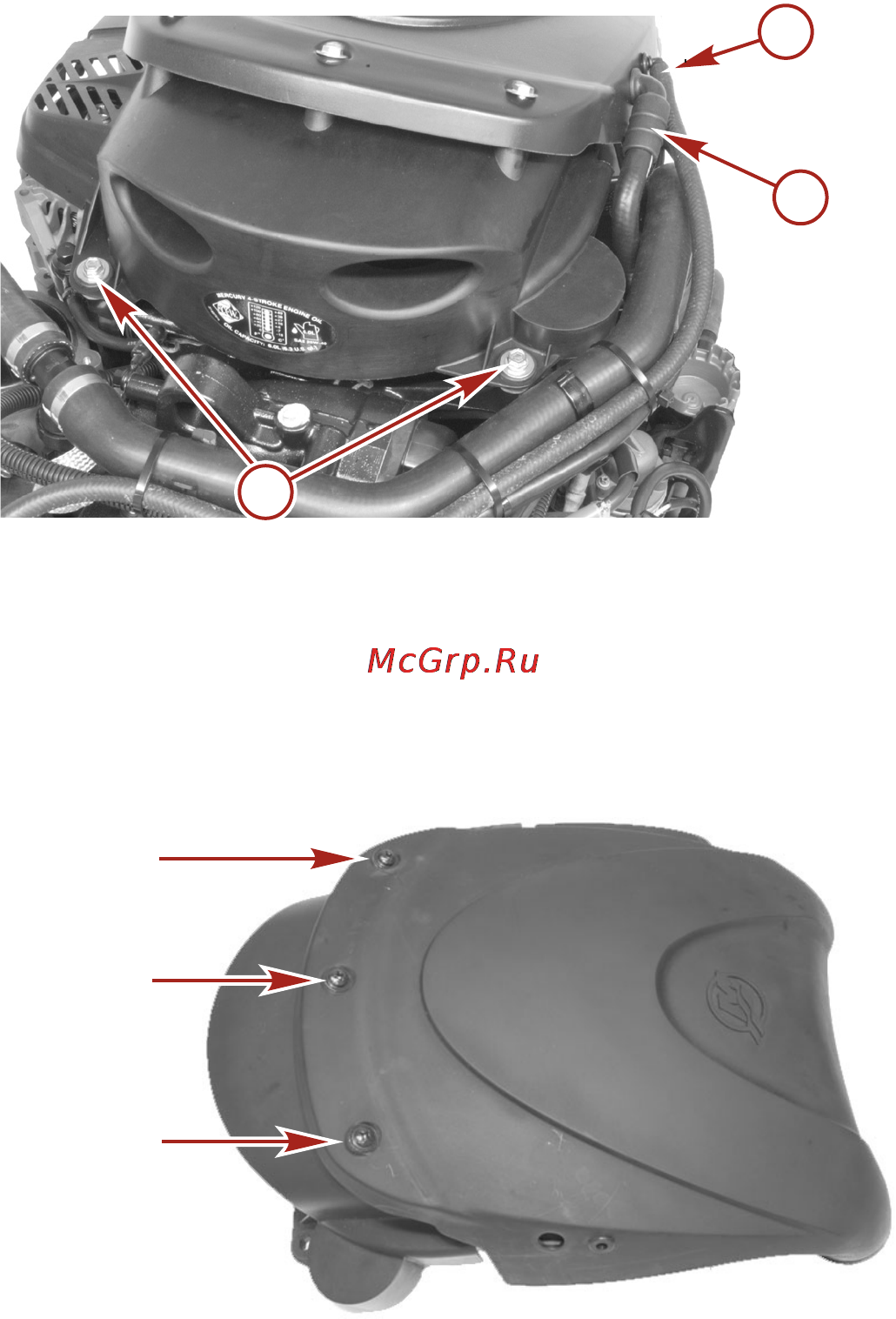

2. Вытащите болты, крепящие крышку маховика к задним монтажным штырям.
a - Болты крышки маховика
b - Продувочный шланг FSM (модуля топливной системы)
c - Патрубок сапуна двигателя
3. Приподнимите крышку маховика и снимите ее с переднего монтажного штыря и впускного
резонатора.
4. Вытащите три винта, прикрепляющие верхнюю крышку маховика к нижней крышке маховика.
14309
5. Разделите два подузла крышки маховика, чтобы получить доступ к воздушному фильтру.
a
b
c
15247
