ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
96 rus
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в
лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые
детали и выполняйте инструкции и процедуры затяжки.

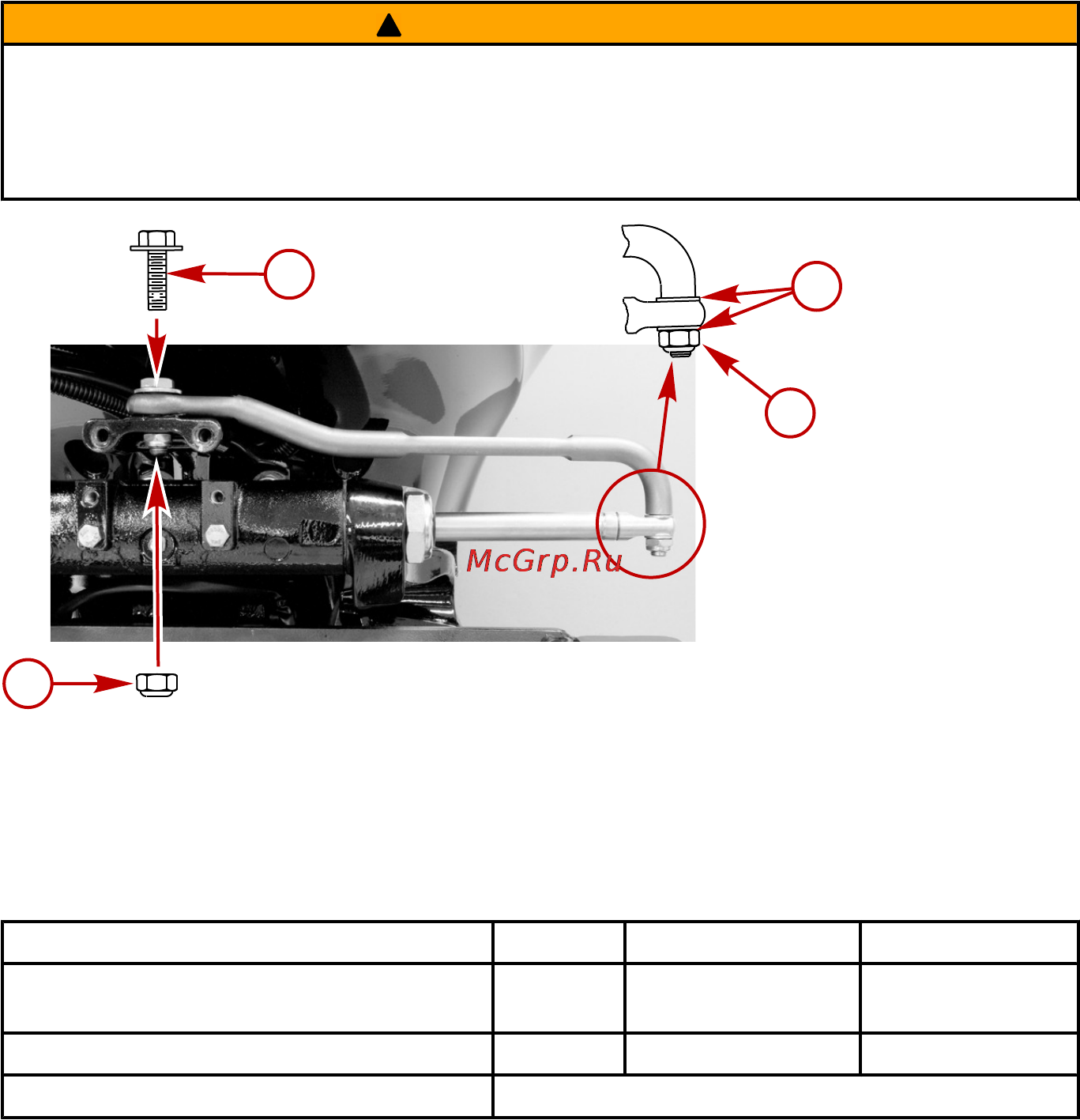

a - Специальный болт с подголовком в виде шайбы (10-849838)
b - Плоская шайба (2)
c - Стопорные гайки с нейлоновой вставкой (11-826709113)
d - Стопорные гайки с нейлоновой вставкой (11-826709113)
Описание Нм фунто-дюйм. фунто-фут.
Специальный болт с подголовком в виде
шайбы
27 20
Стопорная гайка с нейлоновой вставкой «d» 27 20
Стопорная гайка с нейлоновой вставкой «c» Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами
и самоконтрящейся контргайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем
отверните ее на 1/4 оборота.
Соберите стержень тяги рулевого механизма с двигателем с помощью специального болта с
подголовком в виде шайбы и самоконтрящейся контргайки с нейлоновой вставкой. Сначала прикрутите
болт, затем затяните стопорную гайку до заданного значения.
a
d
b
c
29746
