ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 99

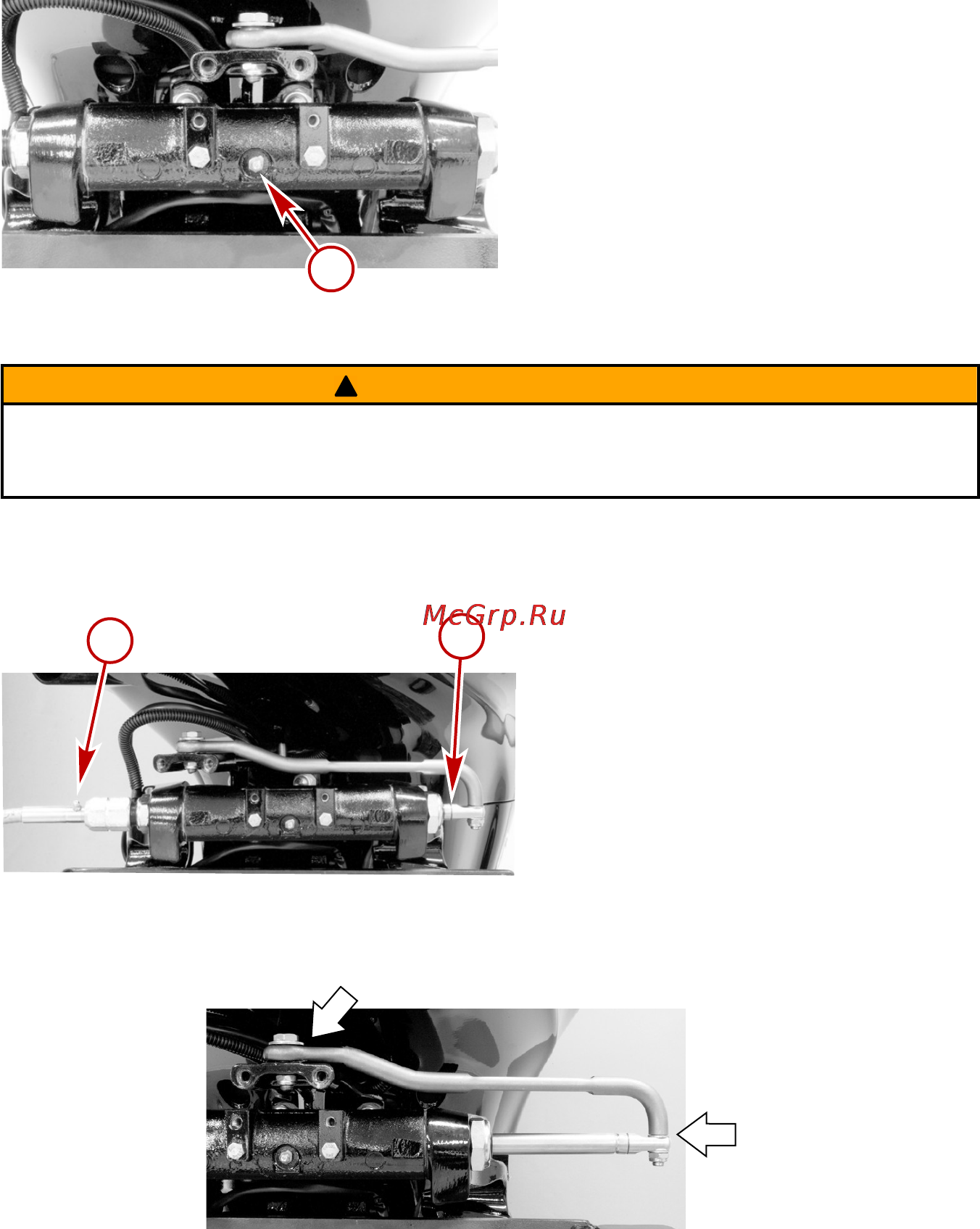

• Трубка наклона - смажьте через штуцер.
a - Масленка трубки наклона
• Нанесите смазку Quicksilver или Mercury Precision 2-4-C с тефлоном или особую смазку 101
на следующие детали.
!
ПРЕДУПРЕЖДЕНИЕ
Неправильная смазка кабеля может вызвать образование гидравлической пробки и стать причиной
серьезных травм или гибели людей из-за потери управления лодкой. Полностью втяните конец
троса рулевого механизма, прежде чем наносить смазку.
Трос рулевого механизма - поверните рулевое колесо, чтобы полностью втянуть конец
троса рулевого механизма в трубку наклона подвесного двигателя. Смажьте через
штуцер.
a - Фитинг
b - Конец троса
• Смажьте следующие места жидкой смазкой.
• Поворотные точки штока тяги рулевого механизма - Смазать точки.
29765
a
29757
b
a
29763
